画像センサMVS-PM-Rでプラスチック透明容器の成型不良（膨らみ）を検査します。
膨らんでいないと照明の光が均一に反射されますが、膨らみがあると中心部からしか光が反射されなくなり光が減少するのでその差で検出します。LED照明も自社開発しているオプテックス・エフエーなら、カメラと照明装置のトータルで最適なソリューションをご提案させていただきます。

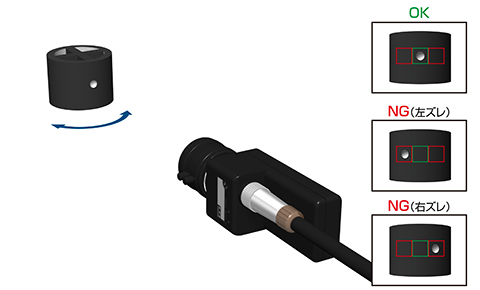

カラーパターンマッチングカメラのMVS-PM-Rで、黒ゴムワークのエンボス部を検出して方向を判別します。
光電センサでは正確に位置決めをしてからでないと判別できませんが、広い視野を持つ画像センサならラフな位置決めでもエンボス部を検出可能。黒ゴムワークの方向を簡単に判別することができます。

O-リング組み付け時に、有無・重なり・異品種を検査します。O-リングの色を登録し、その色があるかどうかで異品種を、その色の面積が許容範囲内かどうかで有無や重なりを検査することが可能です。

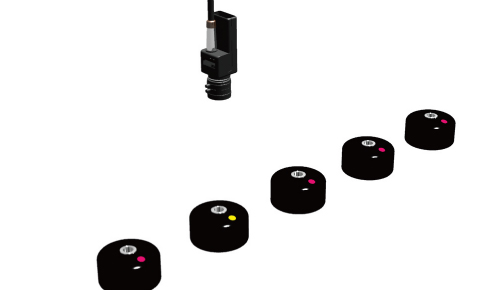

色マークを判別することにより異品種混入の検査をします。MVS-PM-Rは32とおりまで品種登録が可能ですので、段取り替え時の時間の無駄を省きます。

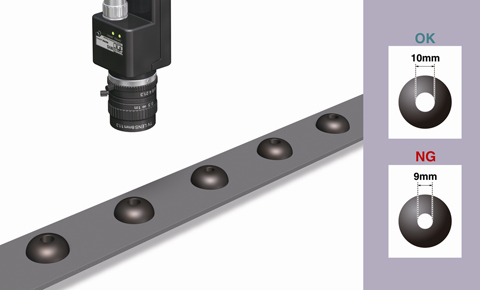

ゴム部品の穴径を計測用カメラのMVS-EM-Rで測定します。
検査機能の内寸モードで穴径を正確に計測することが可能。
また設定値”距離種類”で最長値・最短値・平均値のどの値を計測するかも選択可能です

パターンマッチングカメラMVS-PM-Rで、プラスチック容器のツブレを検査します。
輪郭判定モードを使用すれば、わずかなツブレも検出可能。容器の形状検査をローコストで実現します。
