電機業界

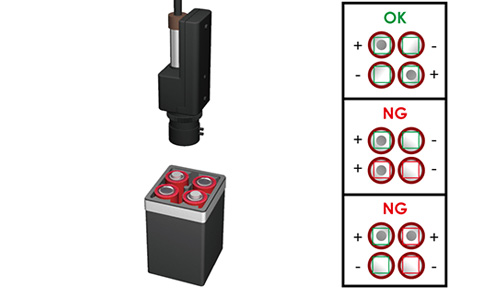

乾電池の電極方向検査
カラーパターンマッチング画像センサMVS-PM-Rの汚れ面積モードで電池の挿入方向の検査を行います。
4本の電池のプラス極・マイナス極にそれぞれ検査ウィンドウを設定します。プラス極は突起形状によって画像に影ができるので、影の黒い部分の面積比率に対してしきい値を設定し、検査ウィンドウごとにOK/NGを判別します。
使用製品カラーパターンマッチング画像センサMVS-PM-Rシリーズ
接着剤有無検査

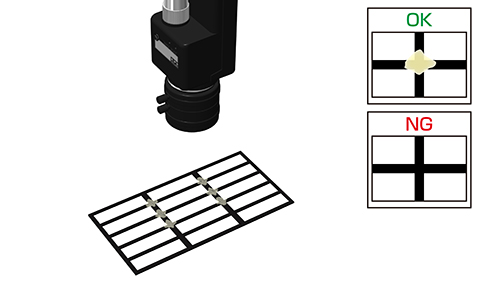

パターンマッチングカメラのMVS-PM-Rで、フレーム上の接着剤の有無を検査します。
接着剤の形は一定していないので、接着剤がない状態でティーチングし、出力を反転すれば接着剤なしでNGと判定することが可能です。接着剤が透明の場合は、バックライト照明を選定すればその陰影により、安定してその有無を検査することができます。
使用製品カラーパターンマッチィング画像センサMVS-PM-R

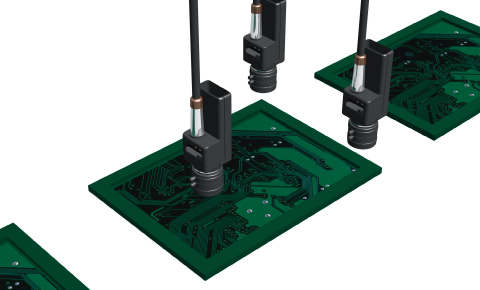

基板の位置決め
検査ウィンドウの端から最初のエッジまでを計測します。2つの検査ウィンドウを組み合わせることで、位置決めを正確に行えます。
使用製品計測用カメラMVS-EM-R
LEDの点灯・配列確認
LEDの点灯検出をします。複数箇所のLEDの色とその配列を同時に判別することが可能です。
使用製品パターンマッチング＆色面積センサCVS2-N20-RA

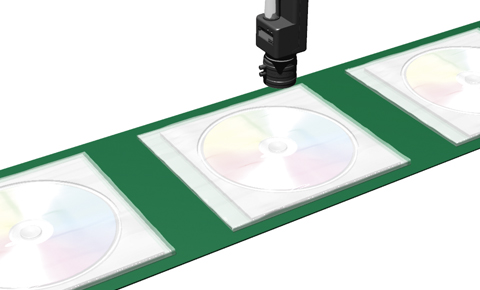

CDの包装フィルム有無検査
検査機能：汚れ面積機能
外部照明を映り込むように取り付け、フィルムのシワにより映りこんだ照明に乱れが生じることで判別します。絞りを絞れば、CDケース内のジャケットの色柄の影響なく検査可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
ワイヤーハーネス誤配線検知
ハーネスに正しい色のリード線が配線されているかどうかを検査します。
画像センサMVS-PM-Rなら検査ウィンドウを最大16個まで作成可能ですので、1回の撮影で複数個所の検査を実現しています。もちろん検査ウィンドウごとのOK/NG判定を出力することも可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R

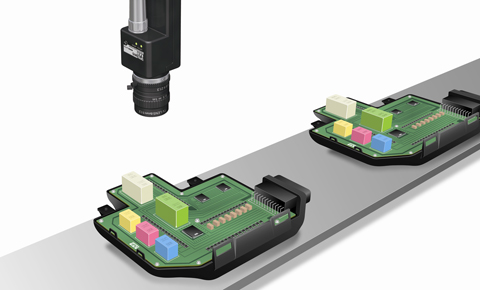

リレーボックス組み付け有無検査
正しいリレーボックスが正しい位置に組み付けられているかどうかを、画像センサMVS-PM-Rで検査します。
検査機能の色面積モードで、正しい位置に登録した色があるかどうかを検出することにより、リレーボックスの組み付けを正確に検査することが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
端子形状検査
端子の欠けや曲がりを画像センサMVS-PM-Rで検査します。
検査機能の輪郭判定モードは、形状を正確に検査することが可能ですので、欠けや曲がり等の形状不良を安定して検査することが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
液晶パネル点灯検査
家電に内蔵される液晶パネルの点灯検査を検査冶具上で行います。
画像センサMVS-PM-Rの検査機能である色形状モードで、液晶に表示される文字や図の形状を正確に検査することが可能。わずかな欠けや非点灯も逃さずにキャッチすることが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
レギュレータ部品品種判別

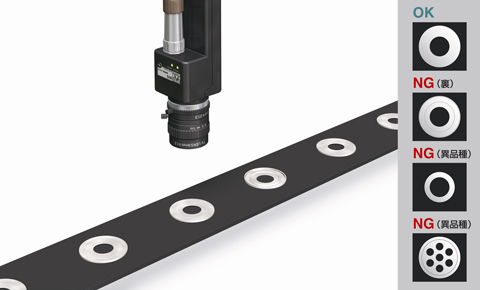

加工穴数や形状により、レギュレータ部品の品種を判別します。
検査機能の濃淡比較モードであれば、コントラストの低い部分の検査も可能ですので、加工穴数の違いだけでなく表裏も判別することが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
コネクタピンの曲がり・反り検査
コネクタピンの曲がり・反りを画像センサMVS-PM-Rで検査します。
1つの検査ウィンドウで検査すると一括検査、ピン数と同じ検査ウィンドウ数で検査すると、どのピンがNGなのかの個別検査が可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R

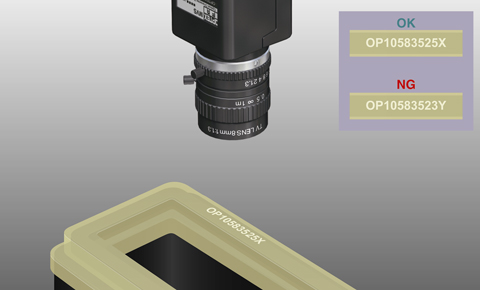

樹脂成形品印字文字判別
樹脂成形品に型式が正しく印字されているかどうかを、文字認識センサMVS-OCR-Rで検査をします。
OK/NG判定だけでなく、読み取った文字をASCIIコードで出力可能なので、誤印字の内容をフィードバックすることが可能です。
使用製品文字認識カメラMVS-OCR-R

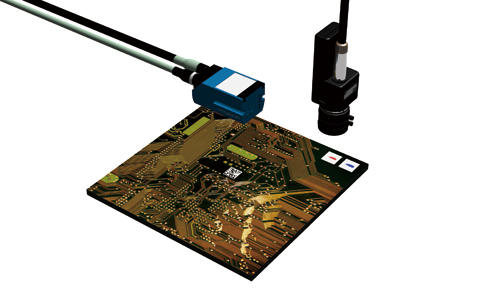

検査完了マーク確認と基板の異品種混入検査
パターンマッチングカメラMVS-PMで赤と青のマークを検出し目視検査が完了しているかどうかを検出し、2次元コードリーダLECTOR620で基板の異品種混入を検査します。
コントローラであるMVS-DNにはカメラとコードリーダの両方を接続可能。画像センサと2次元コードによる検査システムをローコストで簡単に構築することが可能です。
使用製品カラーパターンマッチングセンサMVS-PM-R+LECTOR620

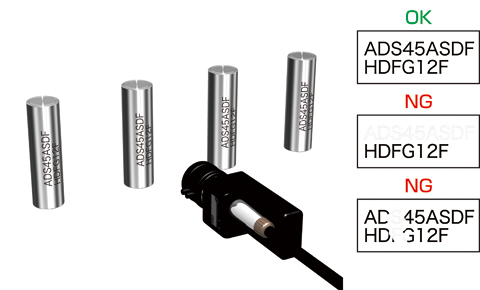

金属面の文字有無検査
パターンマッチングカメラMVS-PMで金属面に印字された文字の有無検査を行います。
通常の画像センサではヘアラインがある金属面上の検査は非常に困難ですが、MVS-PMの汚れ検査機能ではヘアラインを抽出せずに検査が可能。金属面上の印字でも、その有無を確実に検査することが可能です。
使用製品カラーパターンマッチングセンサMVS-PM-R

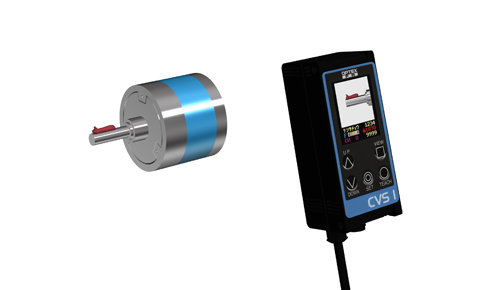

ネジロック剤有無検査
モーターシャフトに塗布されたネジロック剤の有無をオールインワン画像センサCVS1-RAで検査します。
通常はネジロック剤の色（赤）で検査しますが、少ない塗布量でもOKとしたい場合は、シャフトとネジロック剤の光沢差で検査することも可能です。
使用製品色面積センサCVS1-RA
スイッチ組み付け確認
家電製品の電源スイッチが正しい方向で組み付けてあるかどうかを画像センサMVS-PM-Rで確認します。
検査機能の輪郭判定モードを使用すれば、組み付け方向を正確に判定可能。不良品の流出を未然に防止します。
使用製品カラーパターンマッチングセンサMVS-PM-R
7セグ表示の点灯検査
7セグメントLEDの点灯検査を画像センサMVS-PM-Rで行います。
MVS-PM-Rは最大16個所までの検査が可能。また、どの個所が異常かを個別に出力できるので、OK/NG判定だけでなく異常個所を特定することも可能です。
使用製品カラーパターンマッチングセンサMVS-PM-R
