電子部品業界

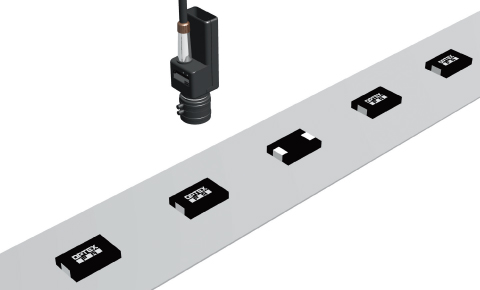

パーツフィーダの部品の方向判別
電子部品の表と裏での形状や文字有無の違いを正確に判別可能です。輪郭判定モードは、コントラストの高いワークに最適です。
使用製品カラーパターンマッチングカメラMVS-PM-R

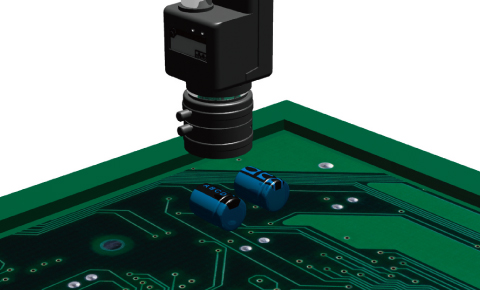

コンデンサの異種混入検出
プリント基板に正しいコンデンサが実装されたかを検査します。コンデンサの大きさが同じでも印字内容や柄の違いにより検査可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
電子部品のバッドマーク有無確認
半導体のバッドマークを検出します。CVS2-RAの色面積機能で、半導体の足の色とボディの２色を同時検出し、安定検出します。
使用製品パターンマッチング＆色面積センサCVS2-N21-RA

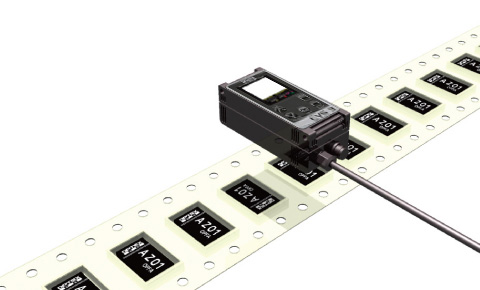

キャリアテープ内のチップ部品方向・表裏判別
チップ部品の形状とティーチング時に登録された画像を比較することにより、チップ部品の方向を検査します。
使用製品エッジ判別センサCVS3-N21-RA
アイランドの曲がり
計測カメラMVS-EM-RでICアイランド部の曲がりを検査します。曲がりや浮きが発生するとフレームからの距離が変化するので、その変化量が設定した許容値を越えたらNGとして検出することが可能です。
使用製品計測用カメラMVS-EM-R

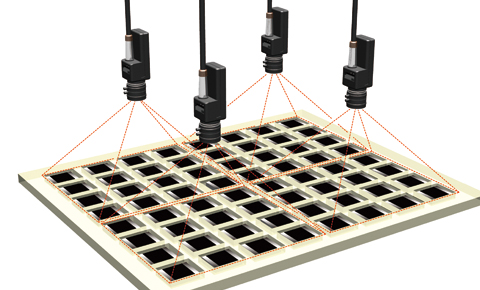

トレイ内電子部品の抜け検査
トレイ内に電子部品がヌケなく載せられているかどうかを画像センサMVS-PMで検査します。MVS-PM-Rは16個所までの同時検査・個別出力が可能ですのでOK/NG判定だけでなく、ヌケが発生した個所まで出力することが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R

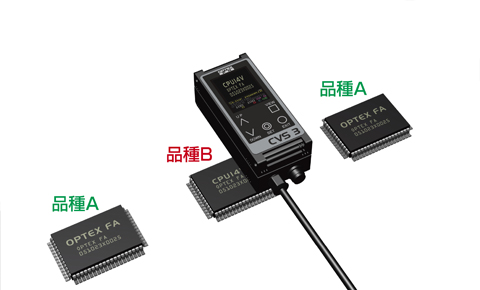

電子部品の異種混入検査
ICパッケージの異種混入検査をエッジ判別センサCVS3-RAで行います。
パッケージ上の文字の形をティーチングすることにより、寸法wが同じでも文字の違いで品種を判別することが可能です。
使用製品エッジ判別センサCVS3-RA
家電製品樹脂カバー銘板判別
家電製品の樹脂カバーに装着されているブランド名や型式のロゴ銘板が、抜け落ちていないかを画像センサMVS-PM-Rの色面積モードで検査します。
装着されている面に応じて2台カメラを用意しています。
使用製品カラーパターンマッチングカメラMVS-PM-R
リードフレーム内パッケージ形状検査
ICパッケージの欠けを画像センサMVS-PM-Rで行います。MVS-PMの輪郭判定機能はコントラストのはっきりしたものの形状を正確に検査することが可能。
また、マスキング機能で判定したくない領域をマスクすることも可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R

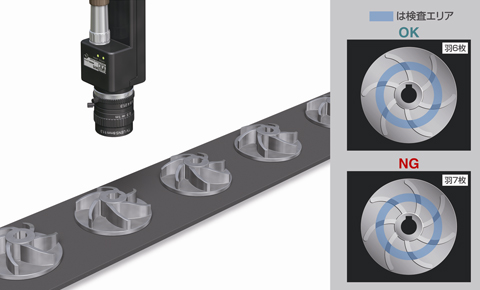

スクリュー部品の判別
画像センサMVS-PM-Rの汚れ面積機能で、スクリュー部品の異種混入検査を行います。
スクリューの羽根の枚数が変わるとエッジ画素数が変化するので、その差により判定します。
また検査領域をマスキングにより円形にすることで、不要な部分の影響を受けることなく、検査することが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
ＬＥＤ球極性判別
カラーパターンマッチング画像センサMVS-PMの色面積モードを使用し、LEDの方向判別を行います。
極性部（陰極、陽極）に検査ウインドウを設定し、その面積値から方向を判別可能。
光電センサでは不安定だった検査も、画像センサなら安定して行えます。
使用製品カラーパターンマッチングカメラMVS-PM-R
ボタン電池の姿勢検査
パターンマッチングカメラMVS-PM-Rで、リモコンにセットされたボタン電池が正しい姿勢かどうかを検査します。
正しくセットされていれば真円に、曲がっていると楕円に撮影されるので、その違いでOK/NGを判定することが可能です。
使用製品カラーパターンマッチングカメラMVS-PM-R
LED照明の点灯個数カウント
LED照明の検査工程で、点灯したLEDの数量を計測カメラMVS-EMでカウントします。
検査機能「エッジ数」を使用すれば検査ウィンドウ内のワークの数量をカウントし、OK/NGを判定することが可能。また必要に応じて平均数、最大数、最小数で検査することも可能です。
使用製品計測用画像センサMVS-EM-R
