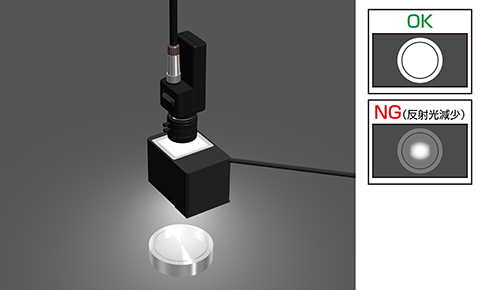

画像センサMVS-PM-Rでプラスチック透明容器の成型不良（膨らみ）を検査します。
膨らんでいないと照明の光が均一に反射されますが、膨らみがあると中心部からしか光が反射されなくなり光が減少するのでその差で検出します。LED照明も自社開発しているオプテックス・エフエーなら、カメラと照明装置のトータルで最適なソリューションをご提案させていただきます。

穴加工された金属部品に切粉が詰まっているかどうかを、カラーパターンマッチングカメラのMVS-PM-Rで検査します。
光電センサとは異なり広い視野で検査できるので、複数の穴のつまりを1台のカメラで同時に検査することが可能。また検査ウィンドウを最大16個まで設定できるので、どの穴が詰まっているのかを個別に出力することも可能です。

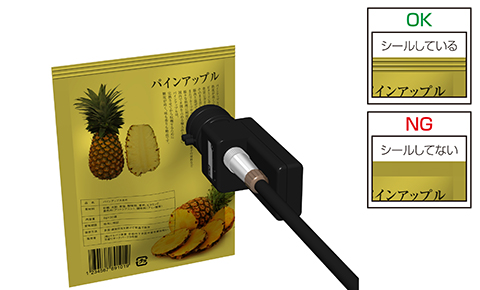

カラーパターンマッチングカメラのMVS-PM-Rで、お菓子の袋に密封シール加工がされているかどうかを検査します。
シールされていると凹凸の加工線が入り、未加工だと線がないのその差で検査します。MVS-PM-Rの微分比較機能を使用すれば低コントラストのワークでも判別が可能。シール加工/未加工を安定して検査することが可能です。

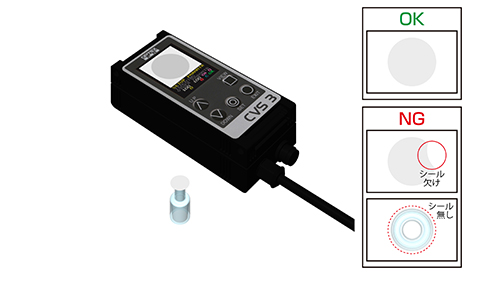

エッジ判別画像センサCVS3-RAでカテーテルに貼られたシールを検査します。
形状検査に適した輪郭モードで検査すれば、シールの有無や欠けを安定して検査することが可能。またCVS3-RAはオールインワンタイプなので、照明装置やコントローラを別途用意する必要がなく、ローコストで導入することが可能です。

パターンマッチングカメラMVS-PM-Rで円柱状の部品内のニードルの曲りを検査します。
ニードルが曲がるとそこに差分である"エッジ"が発生するので、その面積値により検出が可能。細いニードルでも安定した検出が可能です。

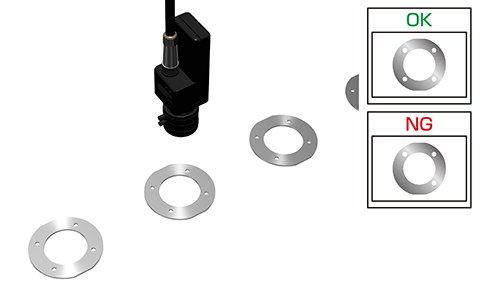

エッジ判別画像センサCVS3-RAでエアバッグ用部品の欠けを検査します。
ローコストで済ますためファイバセンサ4台で円周部分を検出していましたが、スポット光があたらない個所に欠けがあると検出できませんでした。
オールインワンのCVS3-RAなら、1台で円周部分すべてを検査可能。また標準価格は138,000円なのでローコストで導入することが可能です。

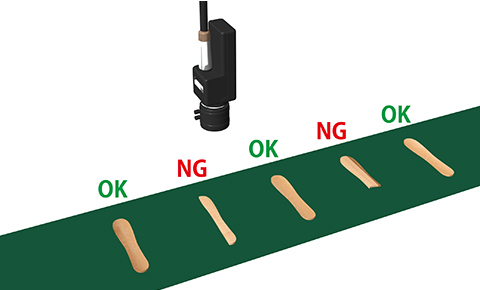

パターンマッチングカメラMVS-PM-Rでアイスクリーム用スプーンの形状を検査します。
スプーンは木製で個体差があるので、パターンマッチングではシビアに検査しすぎてしまい無駄バネが多く出てしまいます。検査機能"色面積"を使用すれば形状ではなく面積値で判定するので、個体差があってもスプーンの割れ欠けを検査することが可能。また木の色のバラツキの影響を受けないよう、単波長の照明装置を選定することもノウハウです。

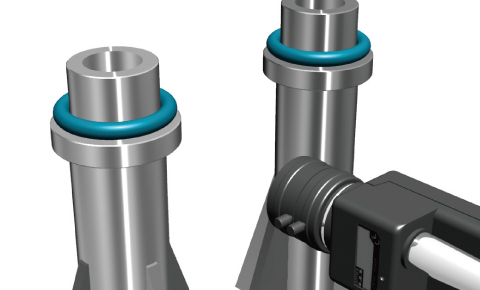

O-リング組み付け時に、有無・重なり・異品種を検査します。O-リングの色を登録し、その色があるかどうかで異品種を、その色の面積が許容範囲内かどうかで有無や重なりを検査することが可能です。

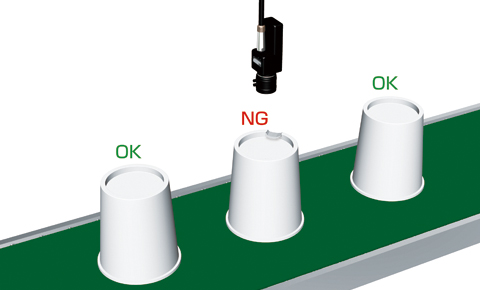

パターンマッチングカメラMVS-PM-Rで、プラスチック容器のツブレを検査します。
輪郭判定モードを使用すれば、わずかなツブレも検出可能。容器の形状検査をローコストで実現します。

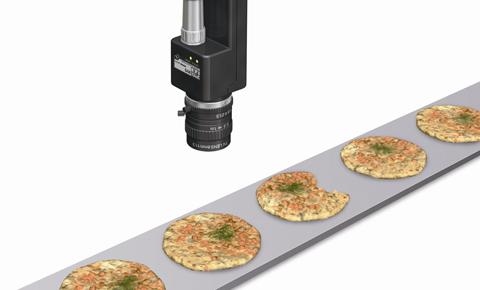

カップ麺に投入する具材である天ぷらの欠けを検査します。
検査機能の色面積モードで、天ぷらの色の面積値で検査することにより、欠けを判定することが可能です。

検査機能：色形状機能

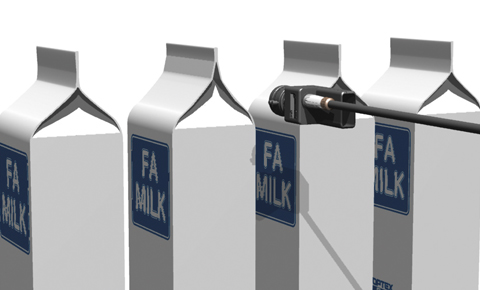

紙パックの開き（シール不良）を検査します。開き気味だと形状が変わるのでシール不良として排出することが可能です。

外寸機能で検査ウィンドウ内の一番外側のエッジを計測し、部品の外形を正確に測定します。

ゴムパッキン部分をマスキング機能で抽出し、パッキンの取付不良を検査します。位置補正機能で、XY方向へのブレにも対応します。

セラミック部分と金具をアッセンブリする工程で、正常に組み上がっているか確認します。バックライトをあてることで、ワークの外形をエッジに設定し、検査します。

検査機能：色面積機能
ネジのつぶれを検査します。正常品はほぼ真円ですが、つぶれが発生すると楕円となる（面積が大きくなる）ので、正常品との判別が可能です。

計測カメラMVS-EM-Rで金属部品の溝の本数を確認します。エッジカウント機能はキャリブレーション不要のため、導入時の設定も短時間で容易に行えます。

ベアリング内のボールの欠品を検査します。
画像センサMVS-PM-Rなら検査ウィンドウを最大16個まで作成可能ですので、複数のボールの有無を確実に検査することが可能です。

シートベルトギア部品を画像センサMVS-PM-Rで検査します。
検査機能の輪郭判定モードは、形状を正確に検査することが可能ですので、照明によりワークをシルエット化することで、安定した異種混入検査や部品の仕分けを行うことが可能です。

部品に正しくヒンジが組み付けられているかどうかを、画像センサMVS-PM-Rで検査します。
ヒンジの左右両端に検査ウィンドウを作成し、その黒い部分の色を登録することにより、その有無でOK/NGを判定します。

プラグのキャップ浮きをエッジ判別センサCVS3-RAで検査します。
オールインワンのCVS3-RAなら、照明・カメラ・モニタ・コントローラの4点が一体化されているのでシステム構築が不要。手間なく簡単に導入することが可能です。

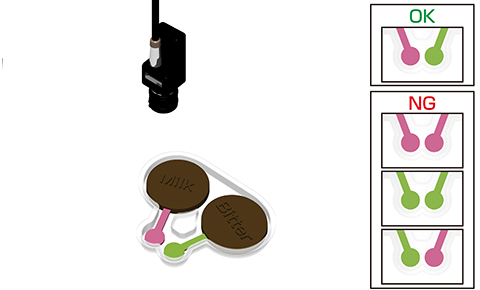

ミルクチョコとビターチョコがパッケージに正しく配置されているかどうかをスティックの色を判別することにより検査します。
画像センサMVS-PM-Rでスティックごとに検査ウィンドウを作り、色面積モードで検査すれば正しい配置の場合のみOKとすることが可能です。

LEDの点灯検出をします。複数箇所のLEDの色とその配列を同時に判別することが可能です。

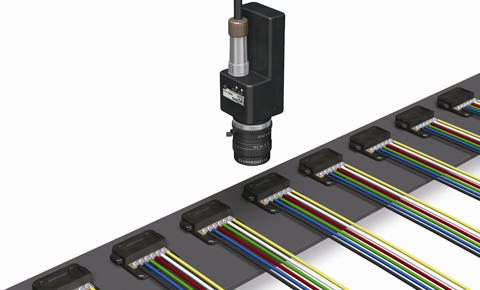

ハーネスに正しい色のリード線が配線されているかどうかを検査します。
画像センサMVS-PM-Rなら検査ウィンドウを最大16個まで作成可能ですので、1回の撮影で複数個所の検査を実現しています。もちろん検査ウィンドウごとのOK/NG判定を出力することも可能です。

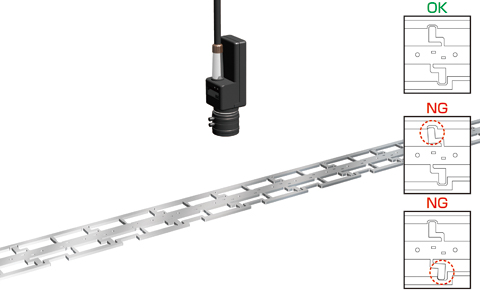

端子の欠けや曲がりを画像センサMVS-PM-Rで検査します。
検査機能の輪郭判定モードは、形状を正確に検査することが可能ですので、欠けや曲がり等の形状不良を安定して検査することが可能です。

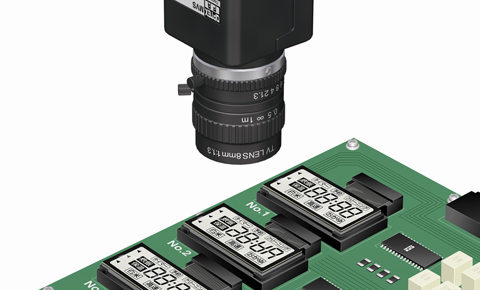

家電に内蔵される液晶パネルの点灯検査を検査冶具上で行います。
画像センサMVS-PM-Rの検査機能である色形状モードで、液晶に表示される文字や図の形状を正確に検査することが可能。わずかな欠けや非点灯も逃さずにキャッチすることが可能です。

金属部品の刻印を画像センサMVS-PM-Rで検査します。
検査機能微分比較モードは、コントラストの低いワークでもその形状を認識することが可能。金属ワーク上の刻印でも、その形状を確実に検査することが可能です。

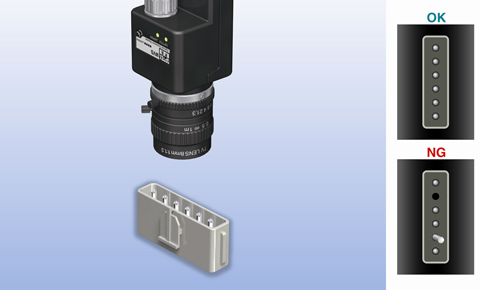

コネクタピンの曲がり・反りを画像センサMVS-PM-Rで検査します。
1つの検査ウィンドウで検査すると一括検査、ピン数と同じ検査ウィンドウ数で検査すると、どのピンがNGなのかの個別検査が可能です。

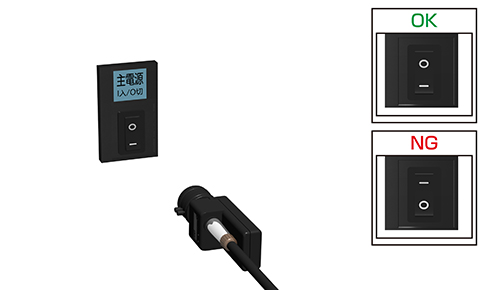

家電製品の電源スイッチが正しい方向で組み付けてあるかどうかを画像センサMVS-PM-Rで確認します。
検査機能の輪郭判定モードを使用すれば、組み付け方向を正確に判定可能。不良品の流出を未然に防止します。

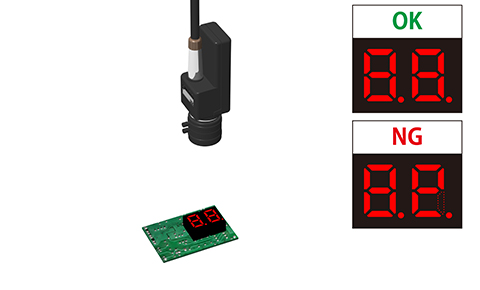

7セグメントLEDの点灯検査を画像センサMVS-PM-Rで行います。
MVS-PM-Rは最大16個所までの検査が可能。また、どの個所が異常かを個別に出力できるので、OK/NG判定だけでなく異常個所を特定することも可能です。

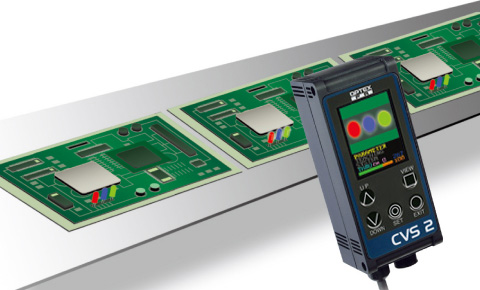

半導体のバッドマークを検出します。CVS2-RAの色面積機能で、半導体の足の色とボディの２色を同時検出し、安定検出します。

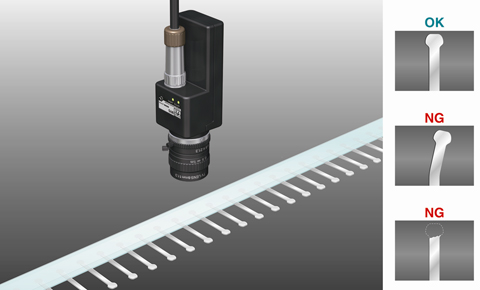

計測カメラMVS-EM-RでICアイランド部の曲がりを検査します。曲がりや浮きが発生するとフレームからの距離が変化するので、その変化量が設定した許容値を越えたらNGとして検出することが可能です。

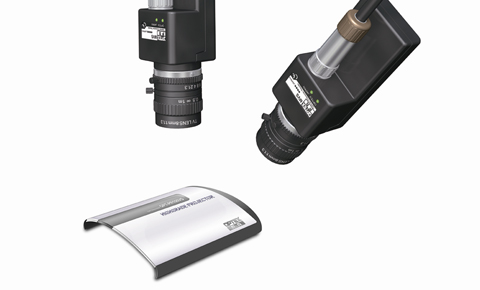

家電製品の樹脂カバーに装着されているブランド名や型式のロゴ銘板が、抜け落ちていないかを画像センサMVS-PM-Rの色面積モードで検査します。
装着されている面に応じて2台カメラを用意しています。

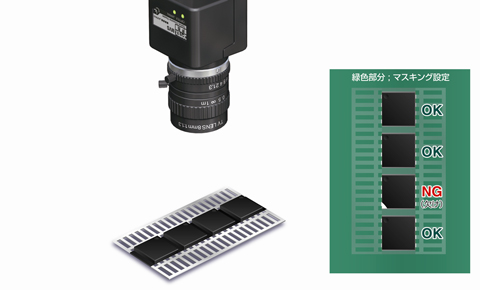

ICパッケージの欠けを画像センサMVS-PM-Rで行います。MVS-PMの輪郭判定機能はコントラストのはっきりしたものの形状を正確に検査することが可能。
また、マスキング機能で判定したくない領域をマスクすることも可能です。

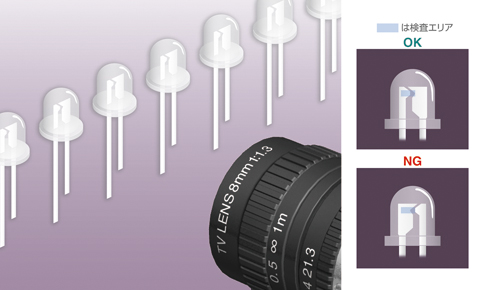

カラーパターンマッチング画像センサMVS-PMの色面積モードを使用し、LEDの方向判別を行います。
極性部（陰極、陽極）に検査ウインドウを設定し、その面積値から方向を判別可能。
光電センサでは不安定だった検査も、画像センサなら安定して行えます。

パターンマッチングカメラMVS-PM-Rで、リモコンにセットされたボタン電池が正しい姿勢かどうかを検査します。
正しくセットされていれば真円に、曲がっていると楕円に撮影されるので、その違いでOK/NGを判定することが可能です。

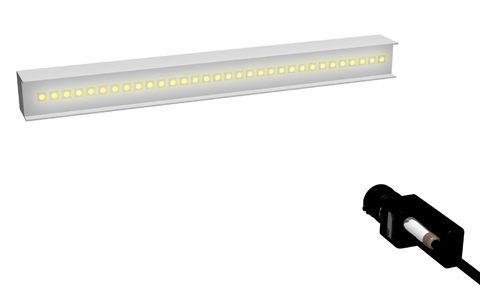

LED照明の検査工程で、点灯したLEDの数量を計測カメラMVS-EMでカウントします。
検査機能「エッジ数」を使用すれば検査ウィンドウ内のワークの数量をカウントし、OK/NGを判定することが可能。また必要に応じて平均数、最大数、最小数で検査することも可能です。

水晶振動子に正しくはんだ付けされているかどうかを、画像センサMVS-PM-Rで検査します。
検査する領域に複数の検査ウィンドウ（ここでは9個）を作成して個別に判定することにより、一定の高さまではんだが塗れていないワークを検出することが可能です。

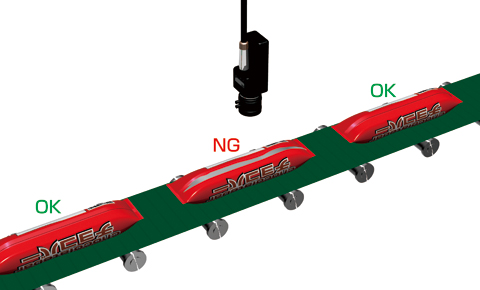

ピロー包装におけるシール部のめくれを、画像センサMVS-PMの色面積モードで検査します。
めくれが発生するとフィルムの裏側のアルミ地が見えるのでその色を登録し検出します。カラー光電センサでは金属色の検出は光沢があるため困難ですが、画像センサMVS-PM-Rなら安定した検出が可能です。

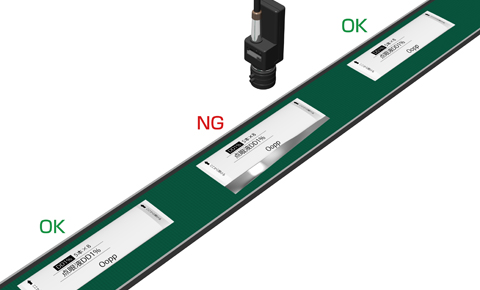

分包薬の包装不良をカラーパターンマッチングカメラMVS-PM-Rで検出します。
不良品は包材がはみ出た状態になるので、包材の色を登録してその面積値が一定以上あるとNGと判定することが可能。包装不良品の流出を未然に防ぎます。

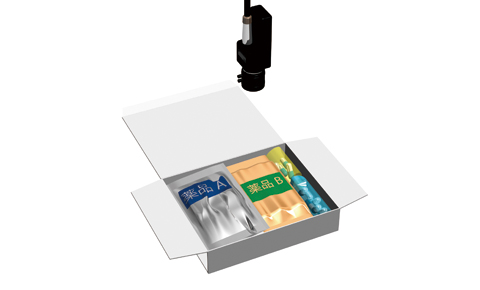

ウイルスの試験キットの入れ忘れ防止を画像センサMVS-PM-Rで検査します。
複数の検査ウインドウで、薬品各々に対して最適な検査モードにて検査することが可能。またウィンドウごとに有無を判定できるので、どの薬品を入れ忘れたかも検査することが可能です。
