有機EL搭載C-MOSレーザ変位センサ
CD2Hシリーズ

クラス最高※性能の
オールインワン変位センサ

  • クラス最高※の繰返精度：0.1μm（CD2H-30□）
  • クラス最速※のサンプリング周期：133.3μs
  • 最長1,200mmの長距離測定を実現
  • 受光波形も表示可能な有機ELディスプレイ

  • 機種追加

    RS-485タイプを6機種追加

    • ※繰返精度1μmクラスのレーザ変位センサにおいて。
    2021年11月当社調べ。


入出力回路図

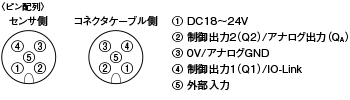

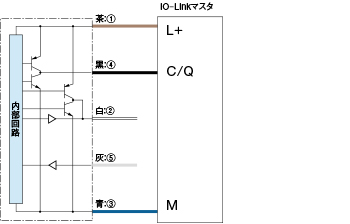

IO-Link/アナログ出力タイプ

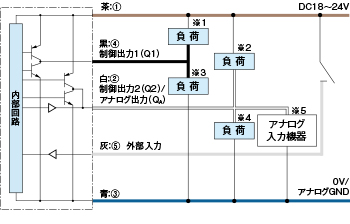

NPN設定時※1

※1.NPN設定時でIO-Linkに接続する場合、
　　当社IO-LinkマスタURシリーズまたはシンク
　　タイプ対応のIO-Linkマスタをご使用ください。
※2.制御出力1（Q1）として使用時
※3.制御出力2（Q2）として使用時
※4.アナログ出力QAとして使用時

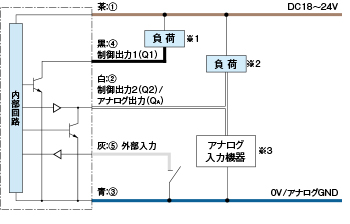

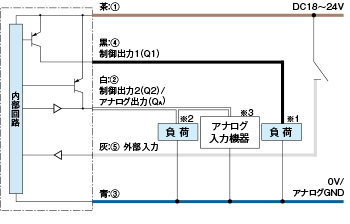

PNP設定時

※1.制御出力1（Q1）として使用時
※2.制御出力2（Q2）として使用時
※3.アナログ出力QAとして使用時


プッシュプル設定時

※1.制御出力1（Q1）としてNPN接続で使用時
※2.制御出力2（Q2）としてNPN接続で使用時
※3.制御出力1（Q1）としてPNP接続で使用時
※4.制御出力2（Q2）としてPNP接続で使用時
※5.アナログ出力QAとして使用時

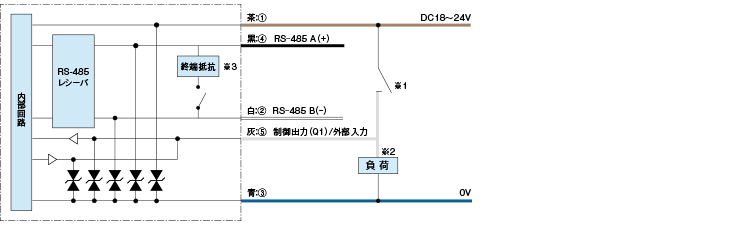

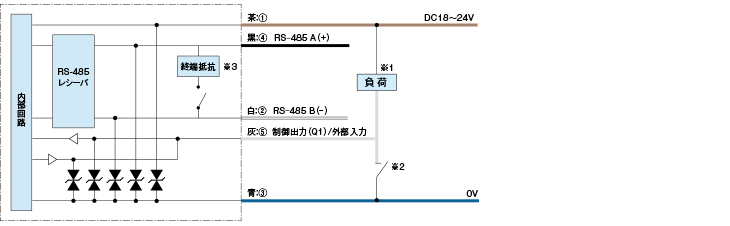

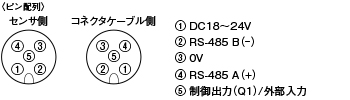

RS-485タイプ
NPN設定
（プッシュプル設定で負荷をNPN接続時）

※1.制御出力として使用時
※2.外部入力として使用時
※3.終端抵抗の初期設定はONになっております。
　　マルチドロップ接続時は、終端接続器以外は
　　OFFにしてください。

PNP設定
（プッシュプル設定で負荷をPNP接続時）

※1.外部入力として使用時
※2.制御出力として使用時
※3.終端抵抗の初期設定はONになっております。
　　マルチドロップ接続時は、終端接続器以外は
　　OFFにしてください。

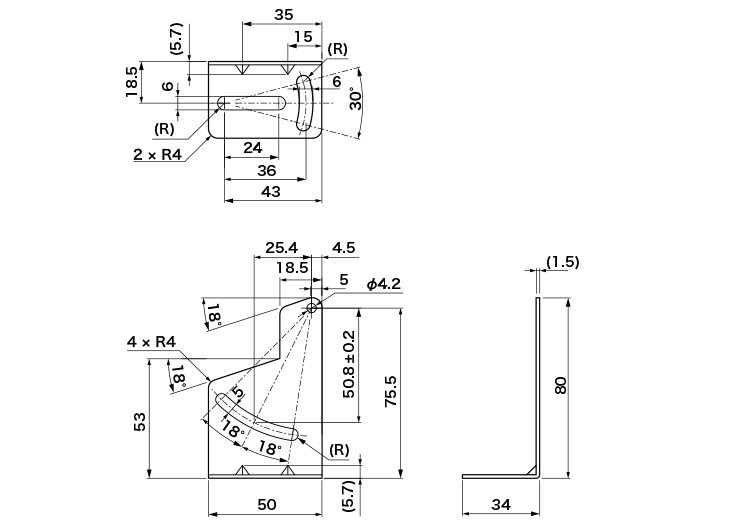

外形寸法図

単位：mm


センサ本体

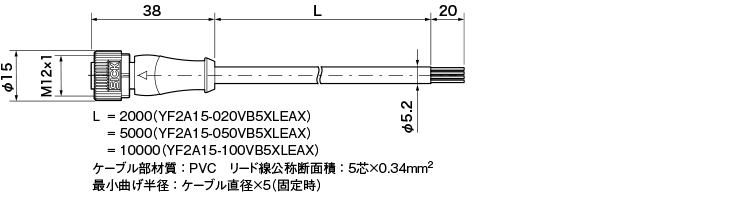

IO-Link/アナログ出力タイプ用コネクタケーブル
コネクタケーブル
YF2A15-020VB5XLEAX
YF2A15-050VB5XLEAX
YF2A15-100VB5XLEAX

最小曲げ半径 ：
ケーブル直径×5（固定時）

YF2A15

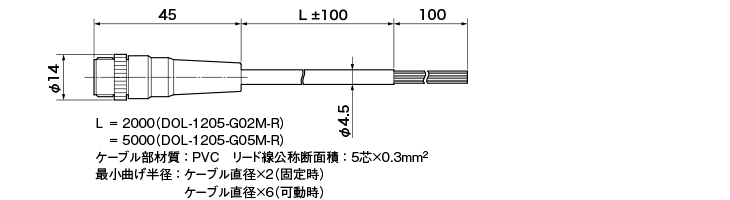

コネクタケーブル（耐屈曲ケーブル）
DOL-1205-G02M-R
DOL-1205-G05M-R

最小曲げ半径 ：
ケーブル直径×2（固定時）
ケーブル直径×6（可動時）

DOL-1205

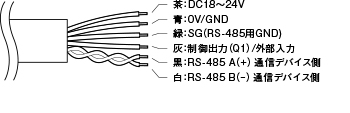

RS-485タイプ用コネクタケーブル

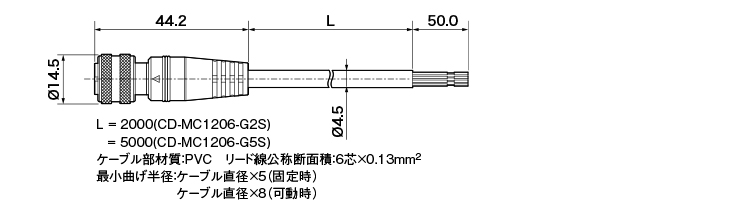

6芯ツイストペアケーブル
CD-MC1206-G2S
CD-MC1206-G5S

最小曲げ半径 ：
ケーブル直径×5（固定時）
ケーブル直径×8（可動時）

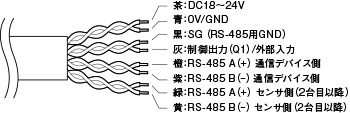

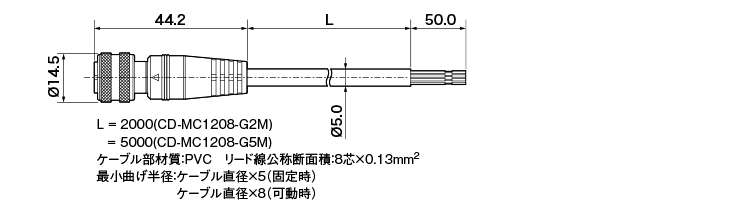

マルチドロップ用8芯ツイストペアケーブル
CD-MC1208-G2M
CD-MC1208-G5M

最小曲げ半径 ：
ケーブル直径×5（固定時）
ケーブル直径×8（可動時）
