有機EL搭載C-MOSレーザ変位センサ
CD2Hシリーズ

クラス最高※性能の
オールインワン変位センサ

  • クラス最高※の繰返精度：0.1μm（CD2H-30□）
  • クラス最速※のサンプリング周期：133.3μs
  • 最長1,200mmの長距離測定を実現
  • 受光波形も表示可能な有機ELディスプレイ

  • 機種追加

    RS-485タイプを6機種追加

    • ※繰返精度1μmクラスのレーザ変位センサにおいて。
    2021年11月当社調べ。


 RS-485タイプ

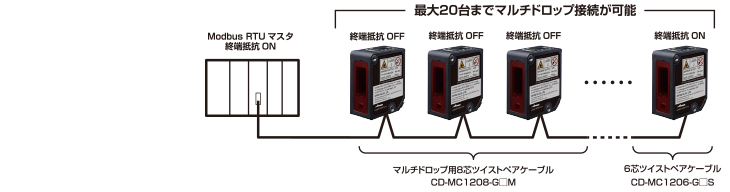

マルチドロップ対応


最大16,000点のバッファリングデータ格納機能を搭載

レベル動作
任意のタイミングやイベント発生中の測定値をバッファリングします。
【例】
• レベル（実行ON）動作：外部入力中にバッファリング
• レベル（判定ON/OFF）動作：センサ判定ON/OFFの間
　バッファリング


● レベル動作時のイメージ

リプレイ動作
外部入力時や判定が切り替わる直前までの測定値をバッファリングします。
【例】
• リプレイ（実行ON）動作：電源ONでバッファリング動作
　に入り、外部入力の立上りでバッファリングが停止
• リプレイ（判定ON/OFF）動作：センサ判定ON/OFFの
　切り替わりでバッファリングが停止

● リプレイ動作時のイメージ

※データ数が16,000点を超えた場合は、古いデータから上書きされます。
　（レベル/リプレイ動作モード共通）


RS-485タイプ用ソフトウエア CD2H_RS485_Navigator

市販のRS-485-USB変換器を使って頂くと、PC上で測定値/受光波形の確認、およびバッファデータの取得ができるソフトウエアをご用意しています。
当社HPより無償ダウンロード可能です。→ソフトウェアはこちら


アプリケーション（バッファリング機能）

  • ロボットの原点停止位置精度確認

    ロボットの原点停止位置の公差判定を行います。バッファリング機能を使い、ロボットが原点に戻る前から挙動の連続データを取得できます。

  • 小型部品の微小な欠けの検出

    小型部品の微小な欠けの検出を行います。バッファリング機能を使い、欠け部分の形状データを残すことができます。

  • 電線の巻きムラ測定

    CD2Hが電線の巻きムラ“有り“の判定した際に、バッファリングが停止し、NG状態になる直前の連続データを、バッファリングデータとして取り出すことができます。
