高性能マルチレーザ変位センサ
CD5シリーズ

高精度、安定性、操作性
そのすべてを高次元で融合

  • クラス最高水準の繰返精度・リニアリティ
  • 3ヘッドマルチ演算が可能
  • センサヘッド単体でも測定可能
  • 三菱電機PLC用コントロールユニットをラインナップ

使いやすさと見やすさを両立した高性能オールインワン・アンプユニット

アンプユニット1台で多点測定を高速演算
3chマルチ演算機能

アンプユニットにセンサヘッドを3台まで接続可能。測定データの高速転送により、厚みや段差・平衝度など多点計測がアンプユニット1台で行えます。

誰でも簡単に設定できる
ウィザード設定機能

センサヘッドの基本設定とキャリブレーション設定が、モニタを見ながらテンキー操作による対話式で行えるので、誰でも簡単に設定することが可能になりました。


多品種ラインにも対応
16chのバンク機能

アンプユニットのボタン操作やRS-232Cによる通信、さらにPLC等からの外部信号でも設定を切換(呼出)できるバンク機能を16ch装備。多品種ラインの段取り換え時の時間のムダを省きます。

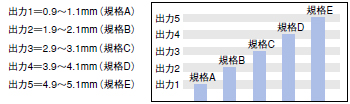

サイズの異なるワークの仕分けに便利な
5系統コンパレータ出力

上下限設定が可能な5つのコンパレータ出力を装備。サイズによる製品の仕分けやワークの種類の判別などに大変便利な機能です。




パソコンやPLC接続など拡張性に優れたマルチインターフェース機能

ローコスト化に大きく貢献
センサヘッドを3台まで接続

1 台のアンプユニットでセンサヘッドを最大3台まで接続可能。センサヘッド増設時にアンプユニットを購入しなくてすむため、ローコスト化に大きく貢献します。

パソコンや外部モニタなしで波形を確認
受光波形モニタ機能

レーザ光が最適な角度でワークに照射されているかどうかを確認できる受光波形モニタ機能を搭載。微妙な光軸調整が、短時間で簡単に行えます。


セットアップなどの操作をサポートする
パイロットLED機能付テンキー

オプテックス・エフエー独自のパイロットLED機能付テンキーを装備。操作内容ごとに押すボタンを光でガイドするため、初めての人でもミスなく簡単に操作が可能です。

離れたラインでもアンプユニット1台で使用できる
最長50mまで延長可能

センサヘッドとアンプユニット間は最長50mまで延長可能(業界最長)。離れたラインでもアンプユニット1台で一元操作することができます。


パソコンでの遠隔操作が容易にできる
USBポートを標準で搭載

パソコンなどでの遠隔操作が可能なUSBポートをアンプユニットに装備しています。またCOMポートも装備していますのでパソコンやPLCなどとの接続も可能です。

多彩な測定ニーズに対応する
全ヘッド混在使用可能

センサヘッドを混在してアンプユニットに接続可能。短距離ヘッドでのワークの厚み測定と同時に長距離ヘッドでのたわみ測定も行えます。また3台接続してもサンプリング周期は低下しません。
