サーモグラフィ 自律運用・高温金属測定タイプ
Xi1Mシリーズ

高温金属測定用
赤外線サーモグラフィ

  • 測定範囲 +450～+1800℃
  • USBおよびEthernet接続を実現
  • 解析・PLCとの連携を簡易にできる多機能ソフトウェア
    （日本語対応）
  • ヘッドの単体での運用が可能

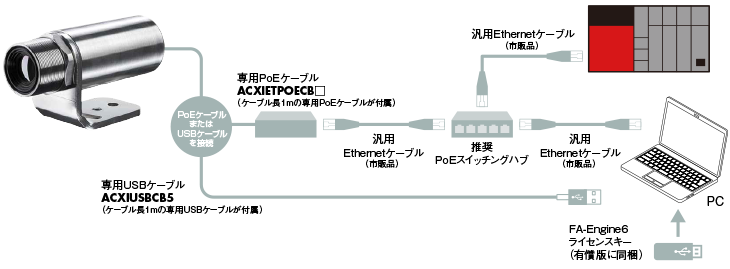

システム構成図

標準の機器構成

拡張入出力ユニットの機器構成

（拡張入出力ユニットの電源線や入出力線の各ポートへの割り当ては任意）

※拡張入出力ユニットは最大で３台連結が可能です。詳しくはマニュアルをご参照ください。
　ただし、Xi1Mを自律運用（PC レス）する場合、拡張入出力ユニットは1台までしか接続できません。

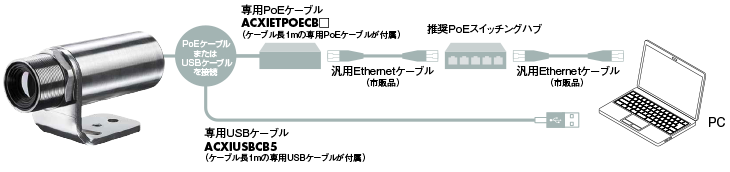

PCのみ接続時の機器構成

BridgePIXを使用してPLCと接続する構成

※カメラ最大４台まで。

外形寸法図
単位:mm

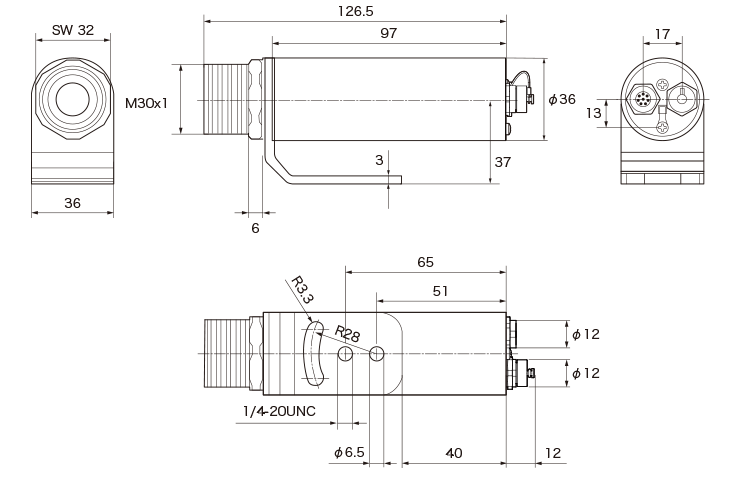

  • 超狭角タイプ

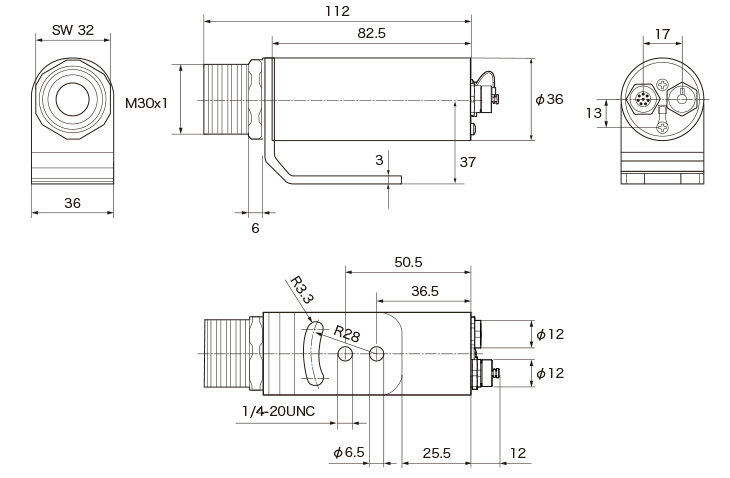

  • 狭角/標準タイプ

  • 取付金具

  • 拡張入出力ユニット(オプション)

    ACXIPIFCB□、ACXIPIFX

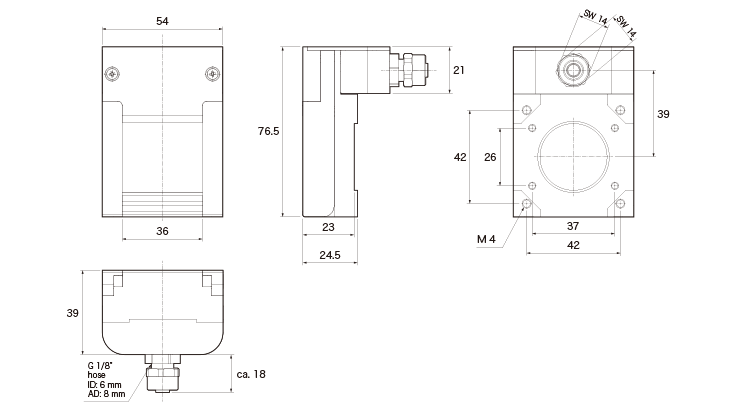

  • エアパージ

    ACXI1MAPL

  • 冷却ハウジング

    ACXIMW ＋ ACXI400WAK1

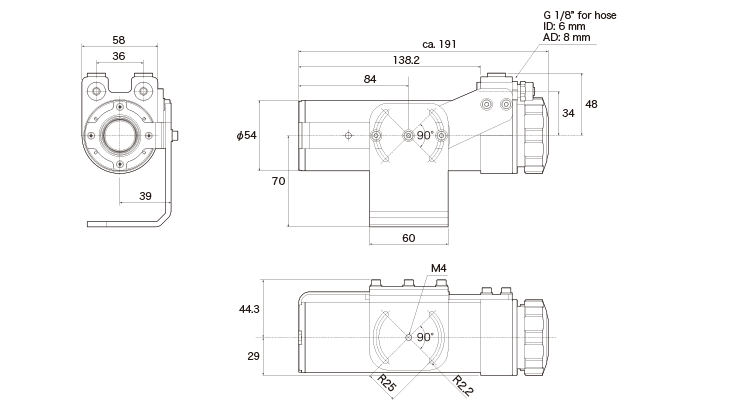

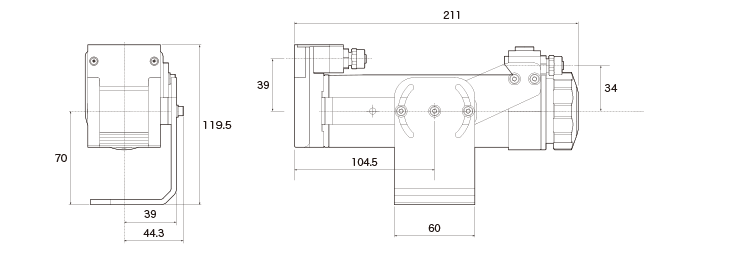

  • 2軸調整取付金具

    ACXIAPLAB

  • エアパージ＋冷却ハウジング

    ACXIMW + ACXI1MAPL ＋ ACXIM□□WAK2

  • 屋外ハウジング（壁面取付金具装着図）

    ACXIOPH24 + ACOPHWM
