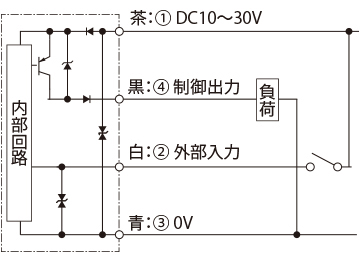

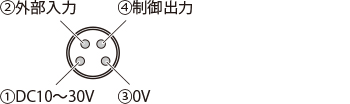

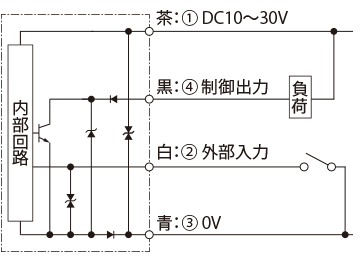

■ ①から④は、コネクタのピンNo.に相当します。
■ 使用しないリード線は個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
■ 電源投入時（約300ms）の過渡状態でのご使用は避けてください。

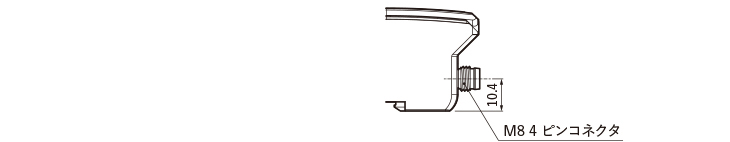

■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図の通り下向きとなります。回転はできませんのでご注意下さい。

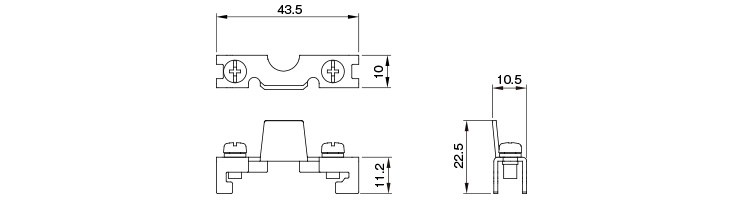

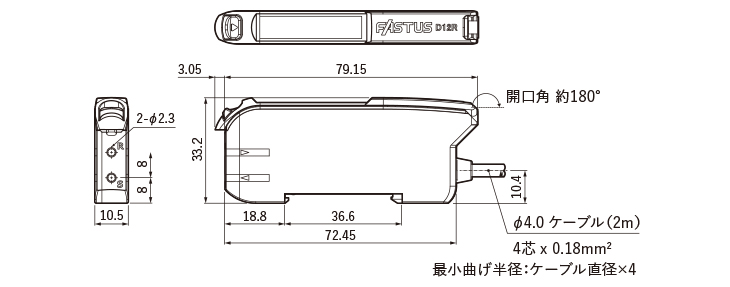

外形寸法図
単位：mm
