超高精度レーザ変位センサ
CDXシリーズ

世界最高リニアリティ!

  • 新開発イメージセンサ:ATMOS
  • ダイレクトにEthernet接続
  • WEBサーバ搭載

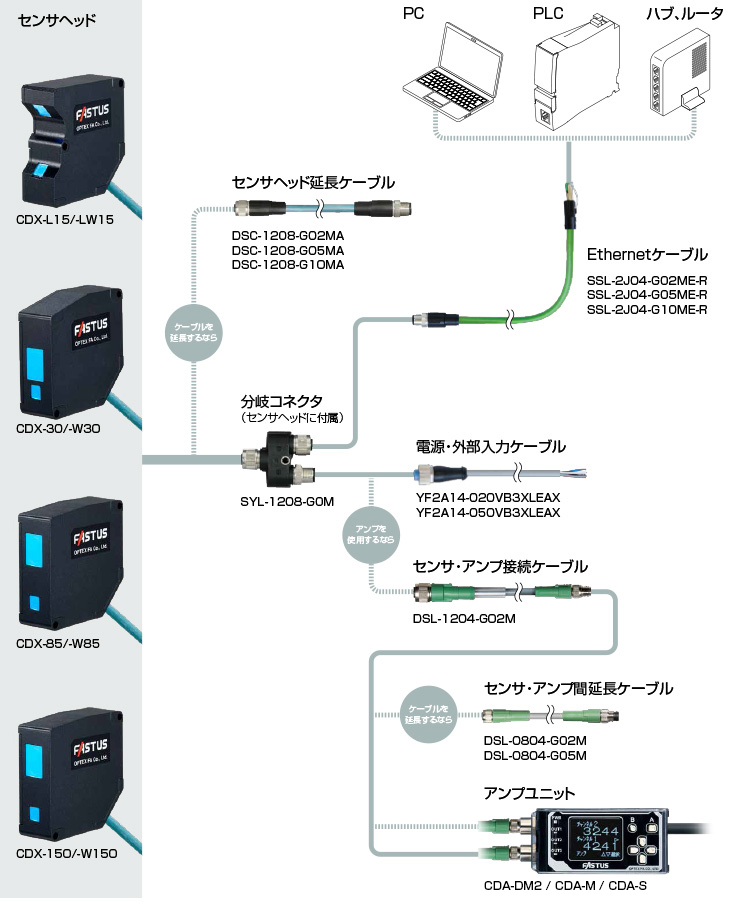

システム構成

システム構成

○ 電源からセンサヘッドまでのケーブルの合計長さは30m以内、かつセンサヘッド延長ケーブルの連結本数は最大2本までとしてください。
また、アンプユニットCDAシリーズ使用時のケーブルの合計長さは、10m以内としてください。
(Ethernetケーブルは除外)


オプション・アクセサリ

■ コネクタ・コネクタケーブル
  • センサヘッド
    延長ケーブル
  • センサヘッドと分岐コネクタ間を延長する専用ケーブル
    連結して最大20mまで延長可能
    耐屈曲ケーブル(最小曲げ半径 固定時:ケーブル直径×4、可動時:ケーブル直径×8)
    ● センサ側:M12 8ピンソケット
    ● 分岐コネクタ側:M12 8ピンプラグ
  • DSC-1208-G02MA
    2m
  • 15,000円
  • DSC-1208-G05MA
    5m
  • 20,000円
  • DSC-1208-G10MA
    10m
  • 35,000円

  • Ethernet
    ケーブル
  • 分岐コネクタからEthernetポートへ接続する専用ケーブル
    耐屈曲ケーブル(最小曲げ半径 固定時:ケーブル直径×5、可動時:ケーブル直径×8)
    ● 分岐コネクタ側:M12 4ピンプラグ
    ● ホスト側:RJ45プラグ
  • SSL-2J04-G02ME-R
    2m
  • 15,000円
  • SSL-2J04-G05ME-R
    5m
  • 20,000円
  • SSL-2J04-G10ME-R
    10m
  • 35,000円

  • 電源・外部入力
    ケーブル
    YF2A14
  • 分岐コネクタと接続する電源・外部入力ケーブル
    最小曲げ半径 固定時:R25mm
    ● 分岐コネクタ側:M12 4ピンソケット
    ● 電源・外部機器側:バラ線
  • YF2A14-020VB3XLEAX
    2m
  • お問合せください
  • YF2A14-050VB3XLEAX
    5m
  • お問合せください

  • 分岐コネクタ
  • センサヘッドと各種ケーブルを接続する分岐コネクタ
    センサヘッドに付属
  • SYL-1208-G0M
  • 10,000円

アナログ出力や制御出力が必要な場合に
変位センサアンプユニット CDAシリーズ
有機ELディスプレイを搭載し、鮮明な日本語・英語表記を実現した
アンプユニットCDAシリーズ。アナログ出力や制御出力で
制御することができ、2ヘッドによる厚みや
段差測定の演算が可能です。
型 式 CDA-DM2 CDA-M
センサヘッド
(CDXシリーズ)
接続台数 最大2台
接続形態 アンプ側:M8 4ピンコネクタ
通信方式 RS-485準拠(最大総ケーブル長:10m)
定格 電源電圧 DC12~24V±10% リップル(P-P) 10%含む
消費電流 120mA以下(12V時) 100mA以下(12V時)
表示 有機ELパネル 128x96 ピクセル 電源表示:赤/緑 出力表示:橙
アナログ出力 出力点数 2系統(高分解能) 1系統
種類 4~20mA, 負荷インピーダンス:300Ω以下
0~10V, 出力インピーダンス:100Ω(機能内切換)
4~20mA, 負荷インピーダンス:300Ω以下
制御出力 出力点数 2系統 3系統
種類 NPN/PNP オープンコレクタ(機能内切換) Max.100mA/DC30V 残留電圧:1.8V以下
出力更新周期 500μs
外部入力 1系統 2系統
接続形態 コード式:ケーブル2m φ5.8mm
最小曲げ半径 固定時:ケーブル直径×4
耐環境性 使用周囲温度/湿度 -20~+50℃/35~85%RH(結露および氷結なきこと)
保管温度/湿度 -20~+60℃/35~85%RH(結露および氷結なきこと)
耐振動 10~55Hz 複振幅1.5mm X,Y,Z 各方向2時間
耐衝撃 約50G(500m/s²) X,Y,Z各方向3回
保護回路 逆接続保護、過電流保護
保護等級 IP50
適用法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU)、中国RoHS(令第32号)
適用規格 EN 60947-5-7
材 質 ポリカーボネート
質 量 170g

●アンプユニットでは、CDXシリーズの一部の設定は確認・変更ができません。詳細はCDXシリーズのユーザーズマニュアルを参照してください。
●アンプユニットで設定・使用できる出力は、CDXシリーズのCH1のみとなります。
●CDXシリーズは、CC-Link通信には対応しておりません。
●アナログ出力の分解能は、Ethernet通信に比べ下表のとおり粗くなります。CDA-DM2はスケーリング機能を使用して測定範囲を狭めることによりEthernet通信と同等の分解能にすることが可能です。


CDA-DM2:アナログ電圧出力の場合

  フルスケール   フルスケール
型 式 測定範囲 分解能   測定範囲 分解能
CDX-L15/-LW15 ±1mm 0.03μm ±0.295mm 0.01μm
CDX-30/-W30 ±5mm 0.17μm ±1.475mm 0.05μm
CDX-85/-W85 ±20mm 0.68μm ±2.950mm 0.1μm
CDX-150/-W150 ±40mm 1.36μm ±5.900mm 0.2μm

CDA-DM2:アナログ電流出力の場合

  フルスケール   フルスケール
型 式 測定範囲 分解能   測定範囲 分解能
CDX-L15/-LW15 ±1mm 0.05μm ±0.215mm 0.01μm
CDX-30/-W30 ±5mm 0.23μm ±1.075mm 0.05μm
CDX-85/-W85 ±20mm 0.93μm ±2.150mm 0.1μm
CDX-150/-W150 ±40mm 1.86μm ±4.300mm 0.2μm

CDA-Mの場合

型 式 測定範囲
CDX-L15/-LW15 1μm
CDX-30/-W30
CDX-85/-W85 10μm
CDX-150/-W150

■ アンプユニット、アンプユニット用ケーブル
  • アンプユニット
  • センサヘッドを2台まで接続できるアンプユニット。
    アナログ出力や制御出力で制御することができ、2ヘッドによる厚み測定や段差測定の演算が可能です。


  • 高分解能アナログ出力
    CDA-DM2NEW
    2m
  •
    50,000円
  • CDA-M
    2m
  • 50,000円

  • センサ・アンプ
    接続ケーブル
  • 分岐コネクタとアンプユニットを接続するコネクタケーブル
    耐屈曲ケーブル
    最小曲げ半径 固定時:R18mm
    可動時:R34mm

    ● 分岐コネクタ側:M12 5ピンソケット
    ● アンプユニット側:M8 4ピンプラグ
  • DSL-1204-G02M
    2m
  • 5,000円

  • センサ・アンプ間
    延長ケーブル
  • DSL-1204-G02Mに連結して延長するケーブル
    耐屈曲ケーブル
    最小曲げ半径 固定時:R18mm
    可動時:R34mm

    ● センサ・アンプ接続ケーブル側:M8 4ピンソケット
    ● アンプユニット側:M8 4ピンプラグ
  • DSL-0804-G02M
    2m
  • 5,000円
  • DSL-0804-G05M
    5m
  • 6,000円
