金属へのシールド取付
シールドタイプ近接センサは、内部でフェライトコアの周りにシールドが施されています。この結果、センサを検出面の高さまで金属に埋め込むことができます。シールドタイプ近接センサは、同じシリーズの同径形状では、非シールドタイプ近接センサに比べると、検出範囲は短いものとなります。
金属への準シールド取付
アドバンスシリーズおよびトリプレックスシリーズという検出レンジを高めたこれらの近接センサは、金属に完全に埋め込むことはできませんが、非シールドタイプの近接センサに比較して非常に微細な突き出しですむような、規定のメタルフリーゾーン確保とともに準シールド取付が可能です。
| アドバンスシリーズ |
| 型式 |
メタルフリーゾーン |
| IM12-04B... |
0.1xd |
| IM18-08B... |
0.1xd |
| IM30-15B... |
0.1xd |
| IH06-02B... |
2mm |
| トリプレックスシリーズ |
| 型式 |
メタルフリーゾーン |
| IM08-03B... |
1mm(St37) |
| IM12-06B... |
2mm(St37) |
| IM18-12B... |
4mm(St37) |
| IM30-22B... |
6mm(St37) |
金属への非シールド取付
非シールドタイプ近接センサは、検出磁場がセンサ側面からも分布され高周波電磁場が形成されるため、その周辺に金属のないメタルフリーゾーンが維持されなければなりません。
筒型・ネジ型筐体デザイン

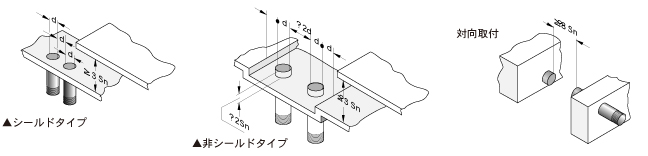

金属にシールド/非シールドタイプ取付時の各距離
金属への非シールド取付
非シールドタイプ近接センサは、検出磁場がセンサ側面からも分布され高周波電磁場が形成されるため、その周辺に金属のないメタルフリーゾーンが維持されなければなりません。
トリプレックスシリーズ
金属に準シールド/非シールドタイプ取付時の各距離
| 準シールド取り付け |
| 型式 |
メタルフリーゾーン：2 x A x C |
| IM08... |
A＝4mm,B＝8mm,C＝9mm |
| IM12... |
A＝6mm,B＝18mm,C＝18mm |
| IM18... |
A＝11mm,B＝26mm,C＝36mm |
| IM30... |
A＝20mm,B＝50mm,C＝66mm |
| 非シールド取り付け |
| 型式 |
メタルフリーゾーン：2 x A x (C+D) |
| IM08... |
A＝12mm,B＝20mm,C＝18mm,D＝12mm |
| IM12... |
A＝18mm,B＝30mm,C＝30mm,D＝20mm |
| IM18... |
A＝27mm,B＝60mm,C＝60mm,D＝40mm |
| IM30... |
A＝45mm,B＝120mm,C＝120mm,D＝80mm |
INOXシリーズ
金属にシールド/非シールドタイプ取付時の各距離
（INOXシリーズはセンサ検出面付近に不感帯を設け、付近の金属に反応しないCondetテクノロジを採用しているため、トリプレックス級の検出距離でシールド取付が可能です）
| 準シールド取り付け |
| 型式 |
メタルフリーゾーン：2 x A x C |
| IM12... |
A＝12mm,B＝40mm,C＝18mm |
| IM18... |
A＝25mm,B＝60mm,C＝30mm |
| IM30... |
A＝45mm,B＝90mm,C＝60mm |
| 非シールド取り付け |
| 型式 |
メタルフリーゾーン：2 x A x (C+D) |
| IM12... |
A＝30mm,B＝80mm,C＝30mm,D＝20mm |
| IM18... |
A＝50mm,B＝150mm,C＝60mm,D＝35mm |
| IM30... |
A＝90mm,B＝250mm,C＝120mm,D＝60mm |
| 基準検出プレート |
| シールド取り付け |
| 型式 |
検出プレート |
型式 |
検出プレート |
| IM12... |
18 x 18mm2 |
IM12... |
30 x 30mm2 |
| IM18... |
30 x 30mm2 |
IM18... |
60 x 60mm2 |
| IM30... |
60 x 60mm2 |
IM30... |
120 x 120mm2 |

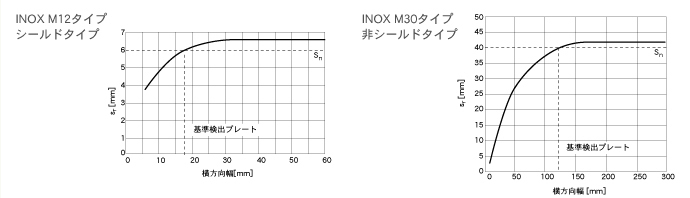

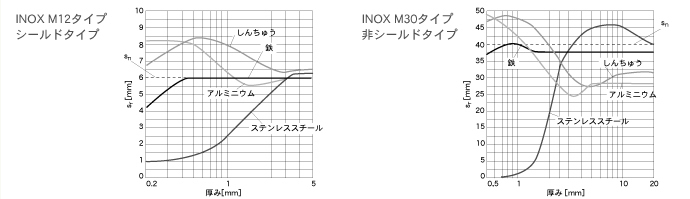

| 動作範囲srと材料厚さ |
 |
| 動作範囲srと表面積 |
 |

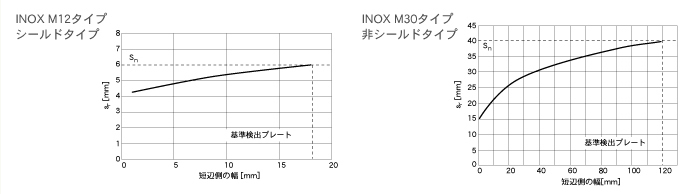

| 動作範囲srと長さ／幅 |
 |

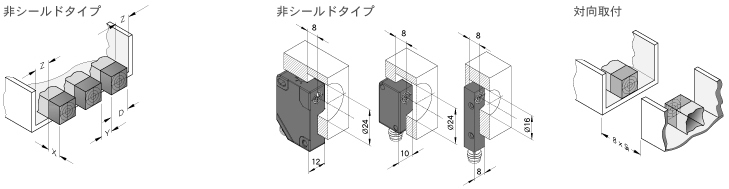

金属に取り付ける角型筐体デザインの一般事項：
| 筐体デザイン |
X［mm］ |
Y［mm］ |
Z［mm］ |
| IQ40-15B |
0 |
40 |
0 |
| IQ40-20B |
0 |
40 |
0 |
| IQ40-20N |
0 |
80 |
80 |
| IQ40-35N |
40 |
80 |
80 |
| 筐体デザイン |
Y［mm］ |
| IQ08-02B... |
8 |
| IQ08-04N... |
16 |
| IQ10-03B... |
10 |
| IQ10-06N... |
20 |
| IQ12-03B... |
12 |
| IQ12-06N... |
24 |
