非接触温度計 低温金属測定用
GT-4M/GTL-4Mシリーズ

低温金属も安定して測定可能

  • 低温域0℃からの温度測定を実現
  • 低放射率ワークの安定した測定を実現
  • 0.3msの応答時間で高速ラインにも対応可能
  • 超小型センサヘッド(GT-4M)/
    ツインレーザ照準(GTL-4M)

仕様

型式※1 超小型センサヘッド GT-4ML□
ツインレーザ照準 GTL-4ML□
測定温度範囲 0 ~ +500 ℃
測定波長 2.2~6 μm
応答時間 0.3 ms (90 %)
光学分解能 10:1
測定精度※2 ±(読取値の0.3 % +2 ℃)
再現性※2 ±(読取値の0.1 % +1 ℃)
表示分解能 ±0.05 ℃ / ℃ もしくは ±0.03 % / ℃(どちらか大きい方)
放射率(ε)補正 0.100~1.100(0.001/1ステップ)
放射率(T)補正 0.100~1.100(0.001/1ステップ)
アナログ出力 0/4~20 mAもしくは0~5/10 V×2
制御出力 NPNオープンコレクタ max.50 mA・DC24 V
通信インタフェース 標準:USB
電源電圧 DC8~30V
消費電力 GT(超小型センサヘッド):最大1.2W
GTL(ツインレーザ照準):最大2W
レーザ(GTLのみ) 赤色半導体レーザ Class 2(IEC/JIS/FDA)
機能 ピークホールド、バレーホールド、平均:しきい値付きの拡張ホールド機能
対応ソフト
ウェア
Optris Compact Plus Connect
耐環境性 保護等級 IP65
使用周囲温度/湿度 GT:0~+70℃(ヘッド部)、0~+70℃(アンプ部)/10~95%(結露・氷結なきこと)
GTL:-20~+70℃(ヘッド部)、-20~+70℃(アンプ部)/10~95%(結露・氷結なきこと)
保管温度 -40 ~ +85 ℃(ヘッド部)、-40 ~ +85 ℃(アンプ部)
耐振動 IEC 60068-2-6、IEC 60068-2-64
耐衝撃 IEC 60068-2-27
適用法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU)
適用規格 EN 61326-1
ケーブル長 標準:3m、オプション:8m、15m
質 量(コード含まず) GT(超小型センサヘッド):約40g
GTL(ツインレーザ照準):約600g
アンプ:約420g
付属品 USBメモリ、USBケーブル、取付金具(GTL-4Mのみ)
※1 □の部分には、フォーカス距離を表す"SF"、 "CF"等が入ります。詳しくは測定視野範囲図を参照してください。
※2 基準動作条件:23±5℃
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。

測定視野範図単位:mm

■GT-4Mシリーズ

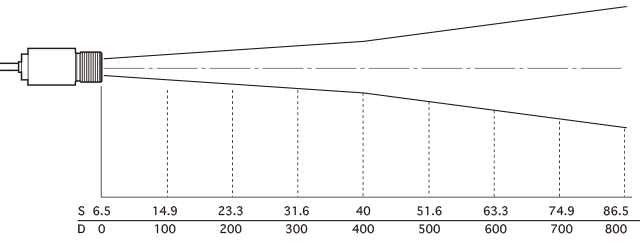

  • GT-4MLSF

    D:S=10:1

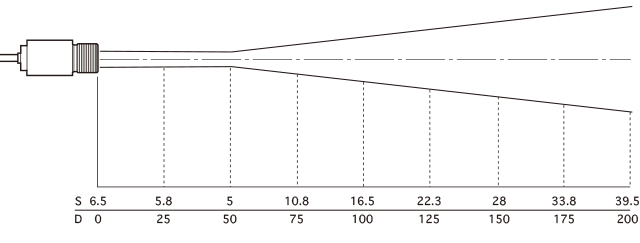

  • GT-4MLCF

    5mm@ 50mm
    D:S(50mm以降)=10:1

■GTL-4Mシリーズ

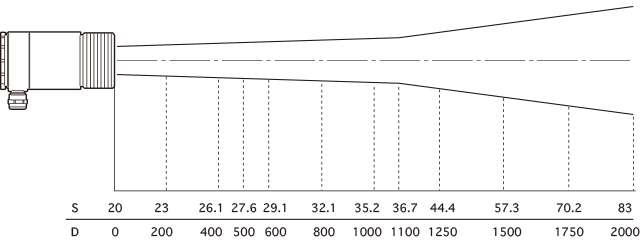

  • GTL-4MLSF

    D:S=30:1
    36.7mm@1100mm
    D:S(1100mm以降)=8:1

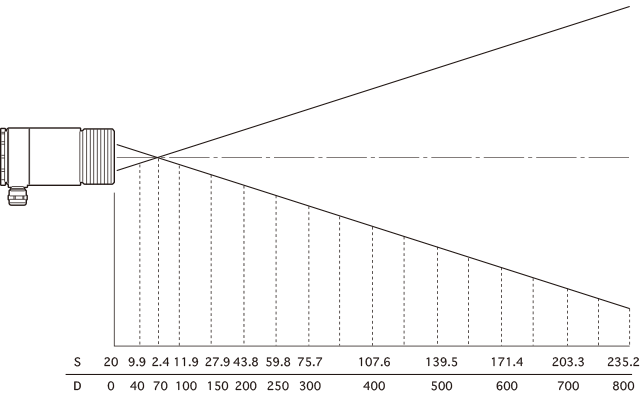

  • GTL-4MLCF1

    D:S=30:1
    D:S(70mm以降)=3:1
    2.4mm@70mm

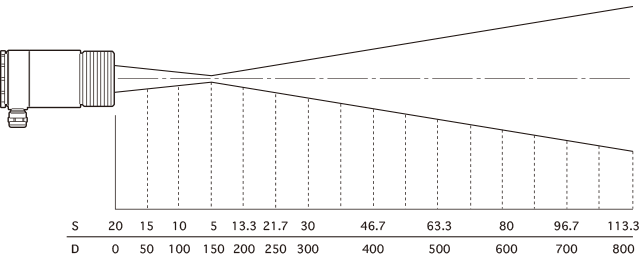

  • GTL-4MLCF2

    D:S=30:1
    5mm@150mm
    D:S(150mm以降)=6:1

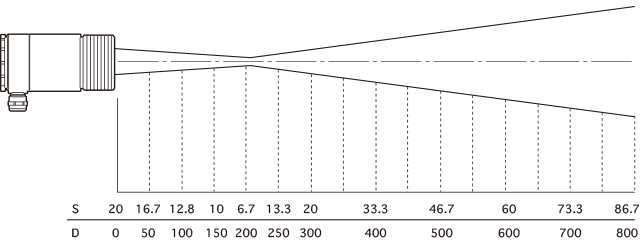

  • GTL-4MLCF3

    D:S=30:1
    6.7mm@200mm
    D:S(200mm以降)=8:1

  • GTL-4MLCF4

    D:S=30:1
    15mm@450mm
    D:S(450mm以降)=15:1

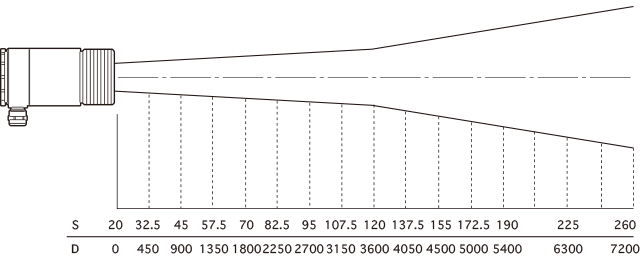

  • GTL-4MLFF

    D:S=30:1
    120mm@3600mm
    D:S(3600mm以降)=25:1
