ミニチュアTOFセンサ
WTT2SLシリーズ

ミニチュアサイズで
長距離検出を実現したTOFセンサ

  • 27.5×13.5×8mmのミニチュアセンサ
  • 投光光源はCLASS 1の赤外レーザ
  • 感度調整はティーチング式
WTT2SLシリーズ

接続図

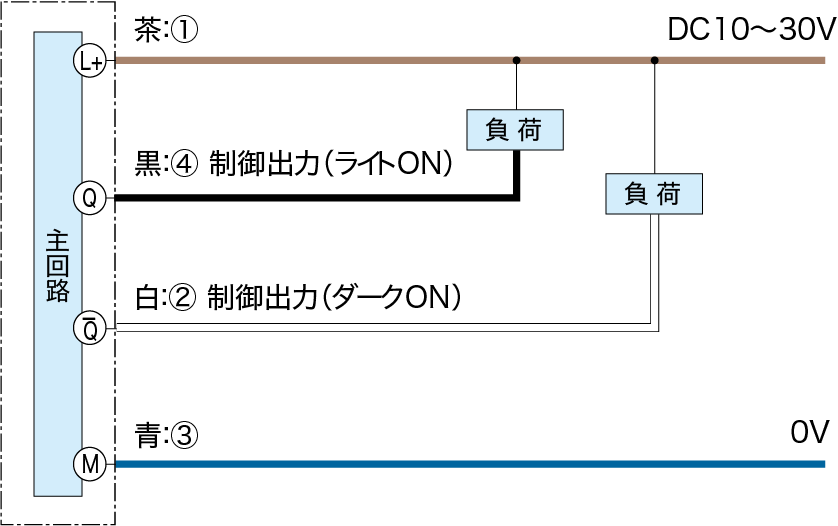

WTT2SL-2N1192
NPN出力タイプ
NPN出力タイプ

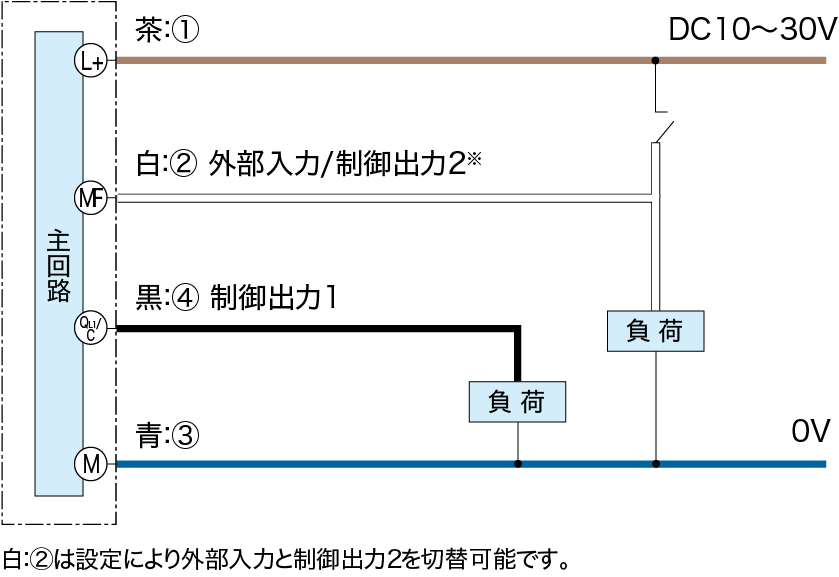

WTT2SLC-2P3292A00
SIOモード:PNP接続時
SIOモード:PNP接続時

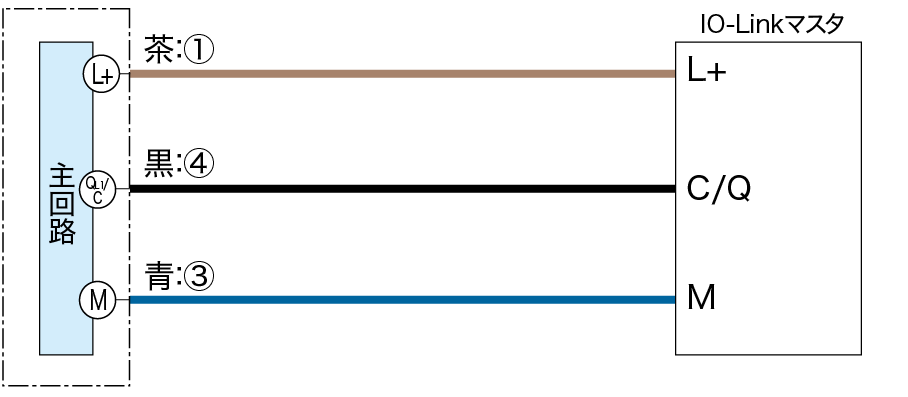

IO-Linkモード
IO-Linkモード

コネクタ中継式

〈ピン配列〉

センサ側
センサ側
  1. WTT2SL-2N1192
  2. ① 電源電圧
  3. ② 制御出力(ダークON)
  4. ③ 0V
  5. ④ 制御出力(ライトON)

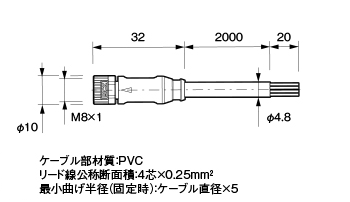

コネクタケーブル側
コネクタケーブル側
  1. WTT2SLC-2P3292A00
  2. ① 電源電圧
  3. ② 外部入力/制御出力2
  4. ③ 0V
  5. ④ 制御出力1/C
接続について

①から④は、コネクタのピンNo.に相当します。

注意事項
  • ■電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位:mm


本体

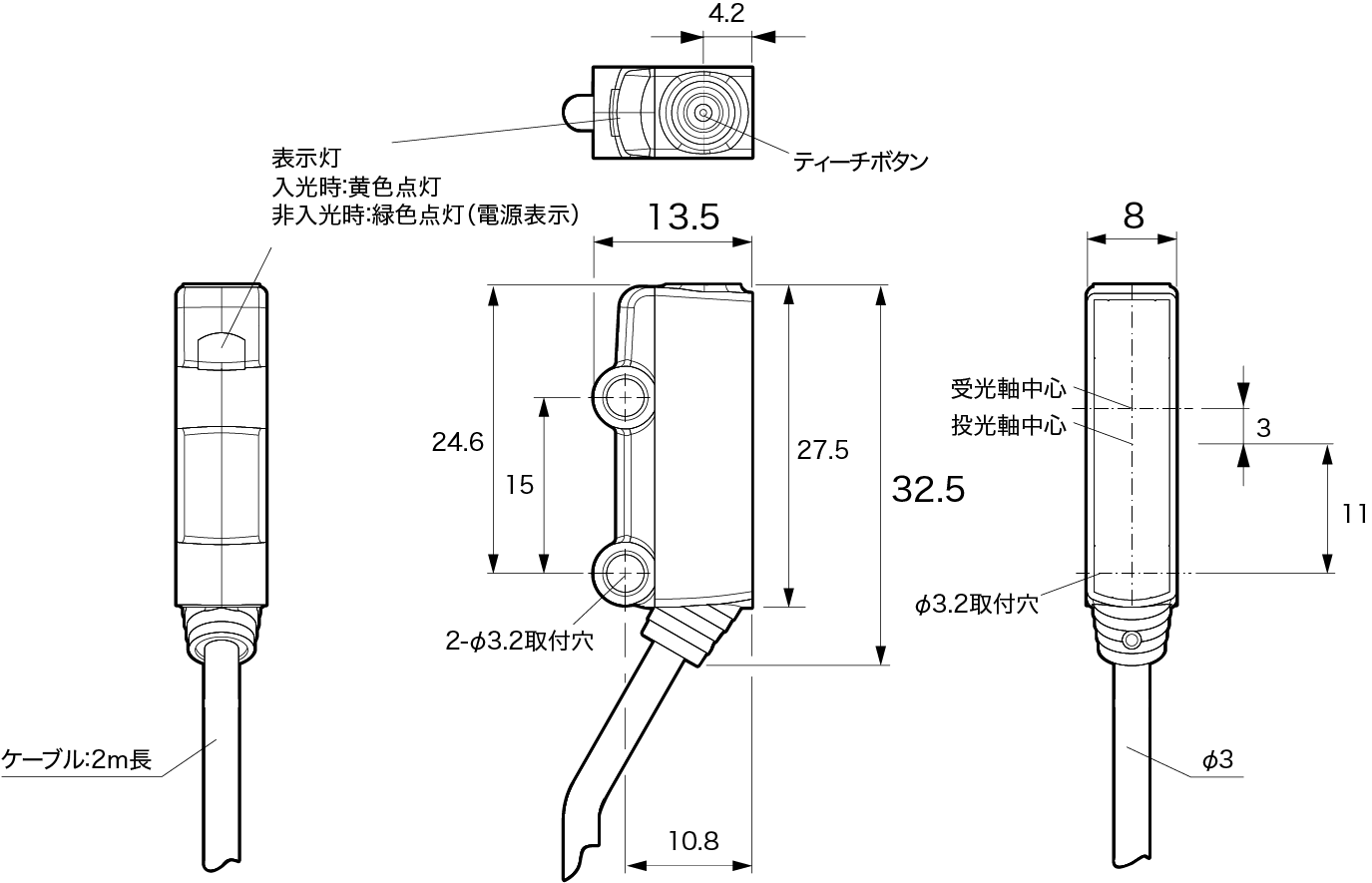

WTT2SL-2N1192
WTT2SL-2N1192

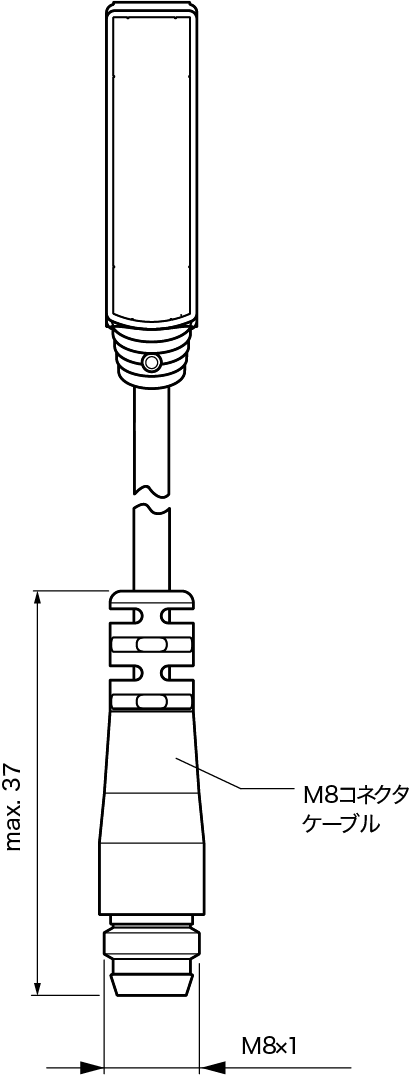

WTT2SLC-2P3292A00
WTT2SLC-2P3292A00
取付金具

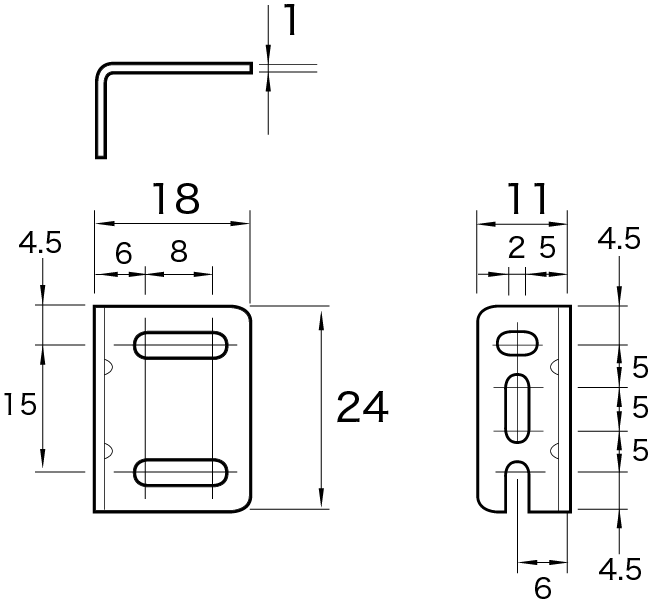

BEF-W2S-A
BEF-W2S-A

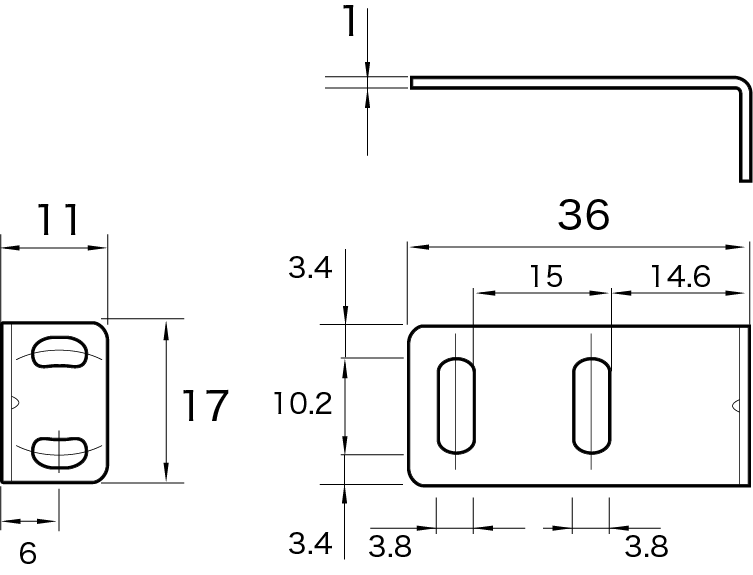

BEF-W2S-B
BEF-W2S-B
