エッジ測定用エリアセンサ
MLG-2 WebCheckerシリーズ

sick_001

シート材のエッジ検出、蛇行を
高精度に測定できるエリアセンサ

  • 分解能0.1mmの高精度エリアセンサ
  • 最大10個のエッジ検出と、
    最大5つのワーク幅を同時測定可能
  • 145〜3,145mmの測定範囲

接続図


  • ※IO-Linkタイプの機器構成の場合、⑥⑦⑧は使用しません。
  • 接続について

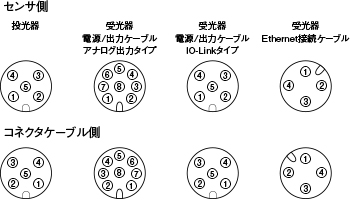

  • ■ ①から⑧は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
    ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm

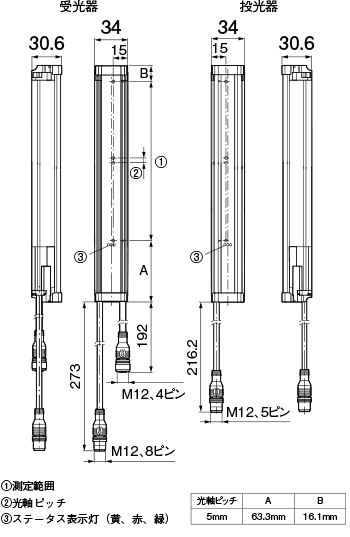

本　体

コネクタケーブル

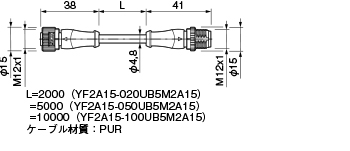

YF2A15-□□□UB5M2A15
DOL-1208-G□□MF

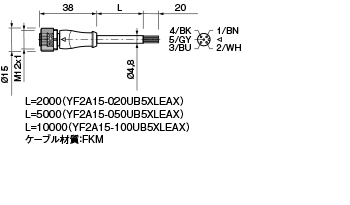

YF2A15-□□□UB5XLEAX

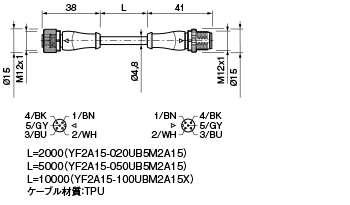

YF2A15-□□□UB5M2A15

YM2D24-□□□PN1MRJA

分岐コネクタ
SBO-02F12-SM

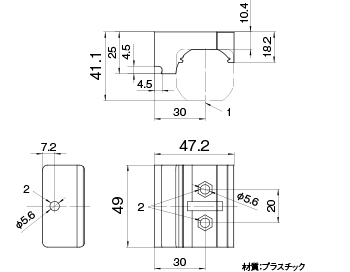

取付ブラケット
BEF-3SHABPKU□
