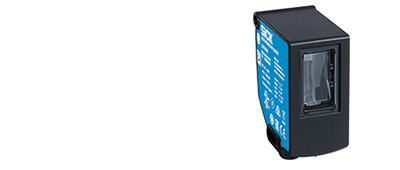

エッジ測定センサ
AS30シリーズ

反射型またはリフレクタ型で
エッジコントロールや幅測定が可能

  • 最大50mmの幅広い測定エリア
  • エッジ検出、位置決め、幅測定、中心点測定の4つのアプリケーションを選べる
  • 反射ミラーや反射シートを使用すれば透明ワークも測定可能

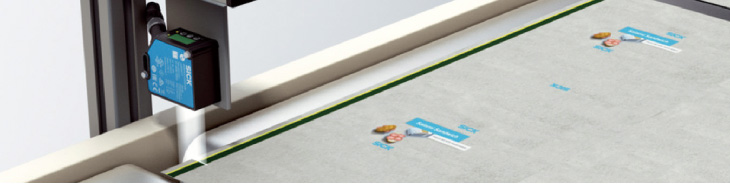

最大50mmの幅広い測定エリア

幅広い測定エリアを使って、エッジの位置やエッジの範囲を測定可能です。また微妙なコントラストの差で検出させることも可能です。
スポット光をワークにあててティーチングするだけで、簡単に設定ができます。

最大50mmのエッジ測定が可能

4つのアプリケーション

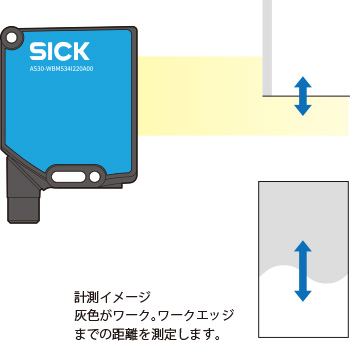

①エッジ検出

ワークのエッジ位置を測定します。連続したシート材の蛇行制御に最適です。

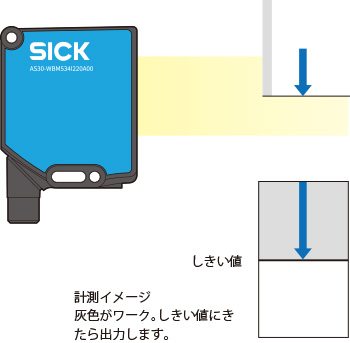

②位置決め

あらかじめ設定した位置にワークが到着したら検出します。
ワークの到着確認、位置決め用途に最適です。

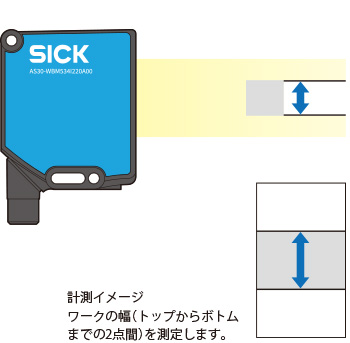

③幅測定

エッジとエッジの間の距離を測定して、ワークの幅を算出します。

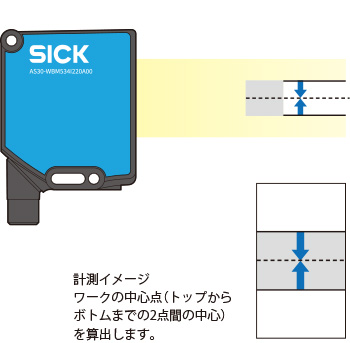

④中心点測定

エッジとエッジの間の距離を測定して、ワークの中心点を算出します。

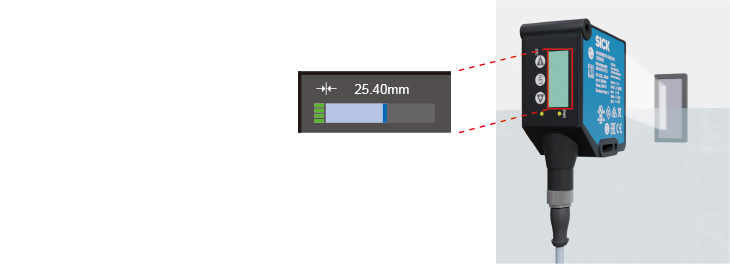

反射ミラーや反射シートを使用すれば透明ワークも測定可能

たばこの外装フィルム程度の厚みなら確実に測定可能。

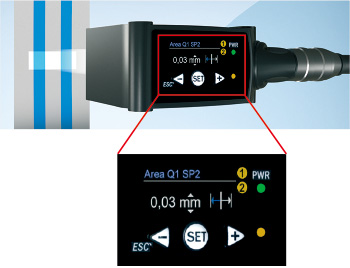

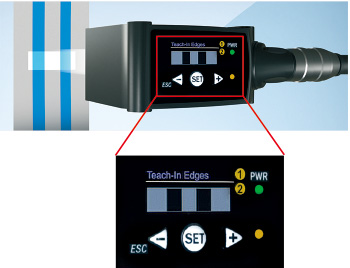

フルカラー TFTディスプレイ搭載

視認性が高く、設定や測定値のモニタリングが簡単に行えます。

段差やコントラスト差があればディスプレイに表示されます。
その後ティーチングするだけで、エッジの感度設定ができます。

しきい値も数値を見ながら設定できます

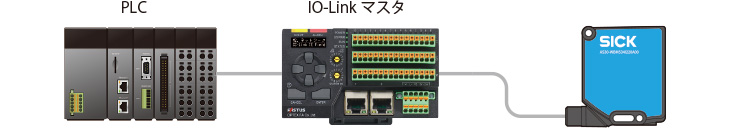

IO-Link対応

上位機器から設定変更が可能。またセンサの内部温度や稼働時間など、現在の状態をモニタリングできるので予知保全にもお役立ちします。
