AS30シリーズ

反射型またはリフレクタ型で
エッジコントロールや幅測定が可能

  • 最大50mmの幅広い測定エリア
  • エッジ検出、位置決め、幅測定、中心点測定の4つのアプリケーションを選べる
  • 反射ミラーや反射シートを使用すれば透明ワークも測定可能

接続図

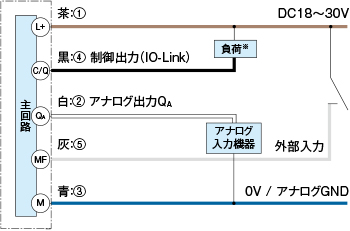

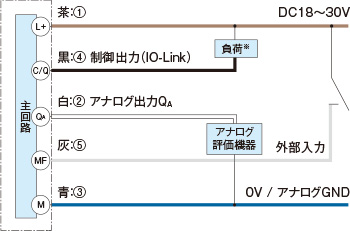

NPN設定時

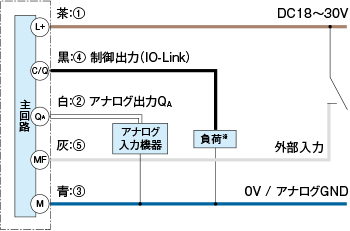

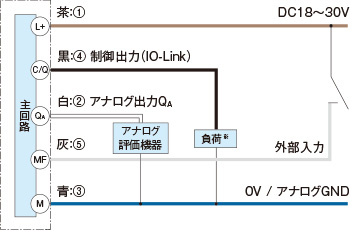

PNP設定時

※制御出力として使用時。IO-Link通信線として使用する際は、負荷を接続せずにIO-LnikマスタのI/O端子に接続してください。

コネクタ式
コネクタ式
  • 接続について
  • ■ ①から⑤は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
    ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位:mm

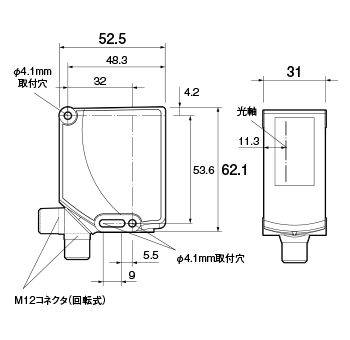

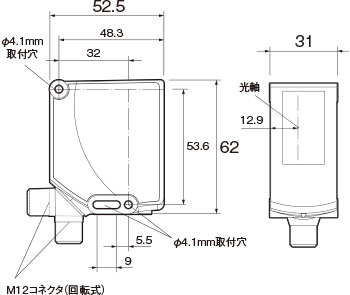

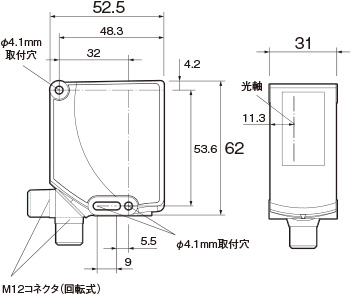

センサ本体

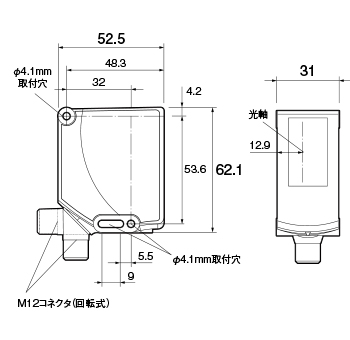

AS30-WBM314I220A00

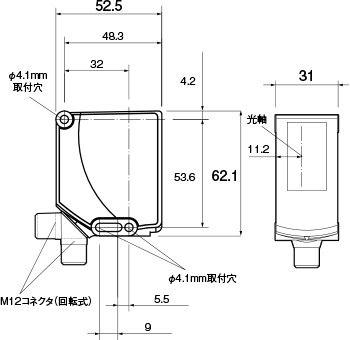

AS30-WBM534I220A00

コネクタケーブル(オプション)
YF2A15-020VB5XLEAX
YF2A15

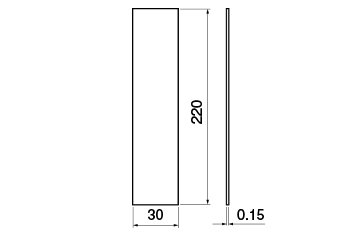

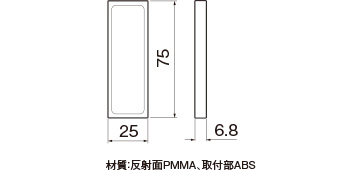

反射ミラー
PL25FA

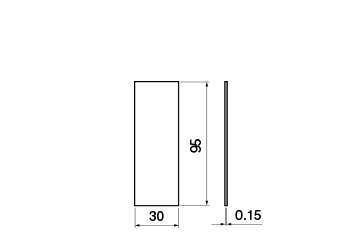

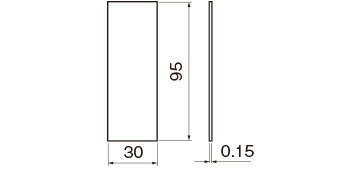

反射シート(製品に付属)
REF-AX-002

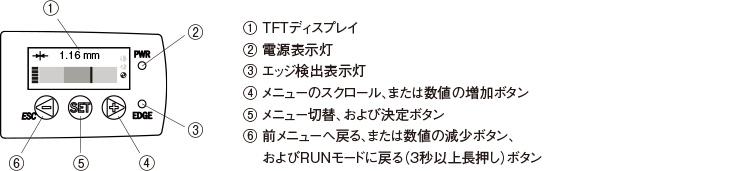

操作部
