センシング同軸照明
OPXシリーズ

狭指向角と高均一を追求した
同軸照明

  • <リニューアル>35mm、50mmサイズ
  • 高精細撮像に対応する厚み0.2mmのハーフミラータイプ
  • キューブビームスプリッタ搭載の18mmサイズ
  • 狭指向角の面光源を採用

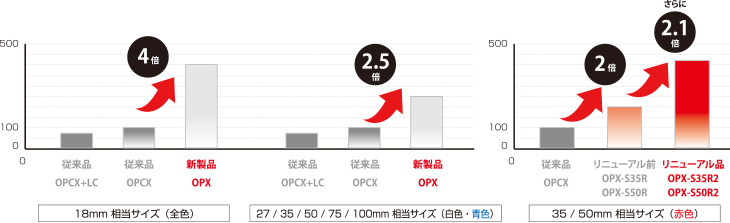

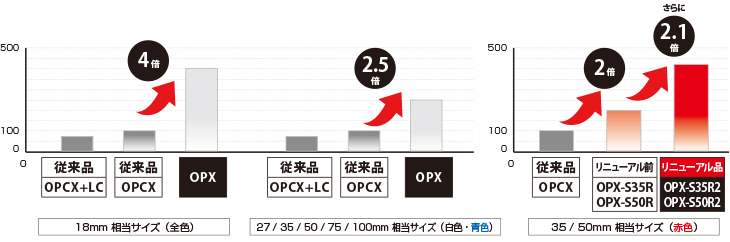

従来比最大4倍に明るさアップ

OPXシリーズは、従来品の最大4倍の明るさアップを実現。
従来品のLC(ライトコントロール)フィルム装着時との比較では、さらに高輝度が得られます。
35、50サイズは赤色において、リニューアル前と比べて2.1倍の明るさアップを実現しています。


構造図

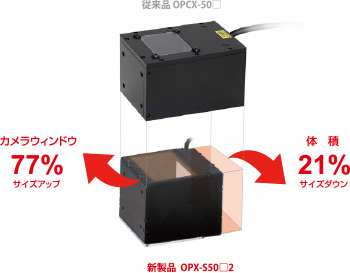

コンパクトサイズを実現

SMD型LEDを採用することで光源が薄くなり、筐体の長手寸法が大きく短縮。従来比で体積が最大21%ダウンしました。
スペースの限られる小型の検査ステージにも搭載が可能です。また照明取付用の固定穴を照明の3面に設置しており、取付自由度が向上しています。


さらにコンパクトな同軸照明なら
小型バックライト照明、小型バー照明を同軸照明に変換するユニット

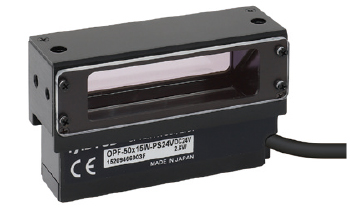

  • 均一性を重視したい場合

    センシングバックライト照明
    OPFシリーズ 狭指向角タイプ
    OPF-50x15用ハーフミラー
    ユニット

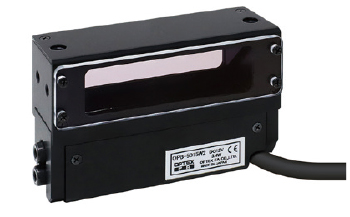

  • 光量を重視したい場合

    高輝度バー照明 OPBシリーズ
    OPB-5015用ハーフミラー
    ユニット

種 類 型 式 標準価格
(税別)
適用照明
型 式 標準価格(税別)
バックライト照明
OPF-50x15用ハーフミラーユニット
HMB-OPF-50x15 ¥86,000 OPF-50x15□-PS 49,500円 42,900円
OPF-50x15□-PS24V
バー照明
OPB-5015用ハーフミラーユニット
HMB-OPB-5015 ¥89,000 OPB-5015□ 31,900円 25,300円
OPB-S5015W 37,400円 - -

※OPF-50x15(狭指向角タイプ)用ハーフミラーユニット詳細についてはこちらをご参照ください。

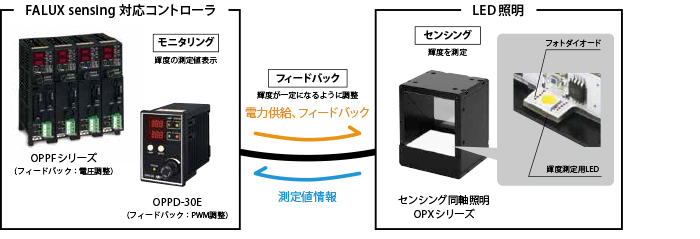

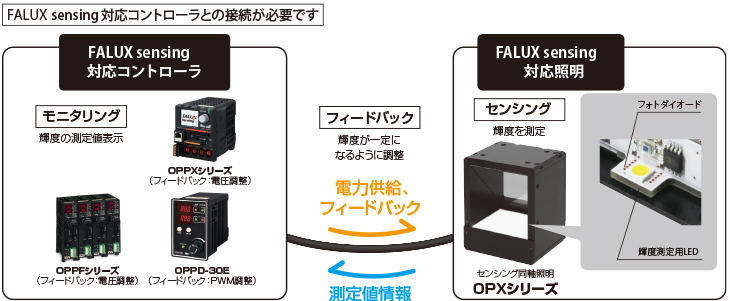

明るさを自動で管理できる、センシング照明

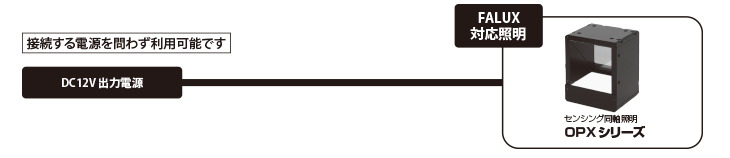

OPXシリーズは、独自技術の「FALUX sensing」を搭載。
内蔵したフォトダイオードが輝度をモニタリングし、輝度劣化をフィードバックすることで、5万時間でも最大輝度を一定に保てます。またOPXシリーズは、面光源の筐体フレームに輝度測定用LEDとフォトダイオードを内蔵し、外乱光ノイズの影響を受けずに正確な輝度測定が可能です。
