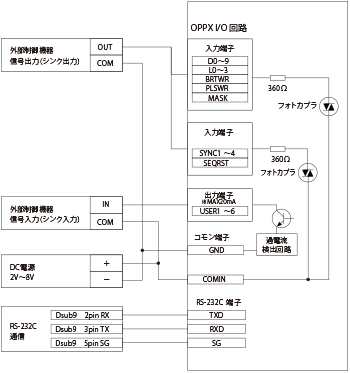

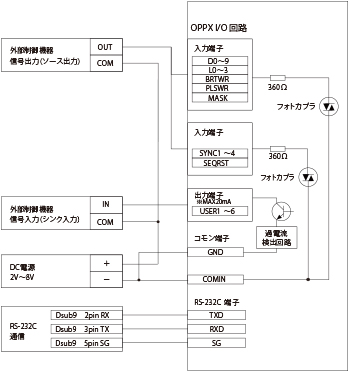

NPN接続（シンク接続）

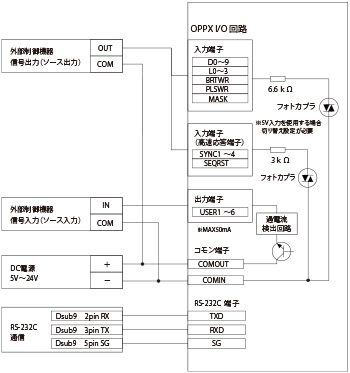

PNP接続（ソース接続）
NPN接続（シンク接続）
PNP接続（ソース接続）
コネクタ：(本体付属品)
適合電線：0.5～2mm2またはAWG20～14
被覆剥ぎ長さ:11～12mm
コントローラの消費電流がコネクタ定格の12Aを超えてしまう場合、以下図のように空いている＋端子と－端子に配線してください。合わせて電線径も十分に太いものを使用するようにしてください。
また、コントローラを隣り合って使う場合、以下図のように空きの端子を使ってコントローラ間で電源を渡すことが可能です。
LED照明と接続します。
OPPXシリーズの12V出力タイプと24V出力タイプでコネクタ形状/色が異なります。
それぞれ適合する相手コネクタも異なります。確認の上接続して下さい。
| 12V出力タイプ | 24V出力タイプ | |||
|---|---|---|---|---|
| FALUX sensing +照明 | その他12V入力照明 | FALUX sensing +照明 | 24V入力照明 | |
| 適合コネクタ ハウジング |
専用3ピンプラグ コネクタ |
JST製 SMR-02V-B/N | JST製 SMR-03V-B | |
| ピン配置図 |  |
 |
 |
 |
| ハウジング色 | 赤色 | 黒色 | 黒色 | 黒色 |
| 専用延長 ケーブル型式 |
OP-XCB1-□ | OP-CB1-□ | OP-FXCB1-□ | OP-FCB1-□ |
適合電線：0.5〜1.25mm2またはAWG24〜16
被覆剥ぎ長さ：9〜10mm 端子仕様：プッシュイン
専用ケーブル型式：OP-ECBX9-3（別売）
・ピン配列
| ピン番号 | 絶縁体色※ | 名称 | 入出力 | 信号名 | 信号名説明 |
|---|---|---|---|---|---|
| 1 | 茶 | SYNC1 | 入力 | 点灯制御入力1 | 照明の点灯を制御できます。点灯制御入力選択により、対応する照明を変更可能です。 |
| 2 | 赤 | SYNC2 | 入力 | 点灯制御入力2 | |
| 3 | 橙 | SYNC3 | 入力 | 点灯制御入力3 | |
| 4 | 黄 | SYNC4 | 入力 | 点灯制御入力4 | |
| 5 | 緑 | SEQRST | 入力 | シーケンス リセット入力 |
シーケンス制御番号をリセットします。 |
| 6 | 青 | COMINB | ― | 入力COM | 入力用のコモン端子です。各入力とこのコモン端子間に5～24Vを印加することで、入力をONさせることができます。（極性なし） |
| 7 | 紫 | USER1 | 出力 | 汎用出力1 | 汎用出力ピンです。出力内容を設定できます。外部パラレルコネクタのUSER1と共通です。 |
| 8 | 灰 | USER2 | 出力 | 汎用出力2 | 汎用出力ピンです。出力内容を設定できます。外部パラレルコネクタのUSER2と共通です。 |
| 9 | 白 | COMOUTB | ― | 出力COM | 出力用のコモン端子です。出力ON時には出力からこのコモン端子に向かって電流が流れます。 |
※専用ケーブル(OP-ECBX9-3)を使用する場合

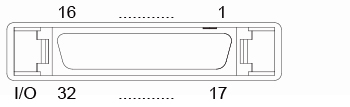

適合コネクタ：HIROSE FX2-32PA ロックあり 圧接式
専用ケーブル型式：OP-ECBX32-3（別売）(片側バラ線 3m)
| ピン番号 | 絶縁体色※ | 名称 | 入出力 | 信号名 | 信号名説明 |
|---|---|---|---|---|---|
| 1 | 茶 | D0 | 入力 | 調光ビット0 | 調光値または発光時間を入力します。 局番指定と組み合わせてBRTWRまたはPLSWR信号で書き込みを行います。 入力モードを変更することによりレシピ番号の切り替えも可能です。 |
| 2 | 赤 | D1 | 入力 | 調光ビット1 | |
| 3 | 橙 | D2 | 入力 | 調光ビット2 | |
| 4 | 黄 | D3 | 入力 | 調光ビット3 | |
| 5 | 緑 | D4 | 入力 | 調光ビット4 | |
| 6 | 青 | D5 | 入力 | 調光ビット5 | |
| 7 | 紫 | D6 | 入力 | 調光ビット6 | |
| 8 | 灰 | D7 | 入力 | 調光ビット7 | |
| 9 | 白 | D8 | 入力 | 調光ビット8 | |
| 10 | 黒 | D9 | 入力 | 調光ビット9 | |
| 11 | 茶 | L0 | 入力 | LAMP切替0 | 調光を行うLAMPの局番を指定します。値はバイナリで指定します。 |
| 12 | 赤 | L1 | 入力 | LAMP切替1 | |
| 13 | 橙 | L2 | 入力 | LAMP切替2 | |
| 14 | 黄 | L3 | 入力 | LAMP切替3 | |
| 15 | 緑 | BRTWR | 入力 | 調光値書込み | 調光ビットを調光値（またはレシピ番号）として書き込みます。 |
| 16 | 青 | COMINA | ― | 入力COM | 入力用のコモン端子です。各入力と、このコモン端子間に5～24Vを印加することで、入力をONさせることができます。（極性なし） |
| 17 | 茶 | RXD | 入力 | RS-232Cの受信入力 | RS-232Cの受信入力です。 |
| 18 | 赤 | TXD | 出力 | RS-232Cの送信出力 | RS-232Cの送信出力です。 |
| 19 | 橙 | SG | ― | RS-232Cのコモン端子 | RS-232C用のコモン端子です。 |
| 20 | 黄 | PLSWR | 入力 | 発光時間書込み | 調光ビットを発光時間として書き込みます。 |
| 21 | 緑 | MASK | 入力 | 書き込みマスク | ONにより書込み信号(BRTWR, PLSWR)の入力を抑制します。 |
| 22 | 青 | USER1 | 出力 | 汎用出力1 | 汎用出力ピンです。出力内容を設定できます。外部点灯制御コネクタUSER1と共通です。 |
| 23 | 紫 | USER2 | 出力 | 汎用出力2 | 汎用出力ピンです。出力内容を設定できます。外部点灯制御コネクタUSER2と共通です。 |
| 24 | 灰 | USER3 | 出力 | 汎用出力3 | 汎用出力ピンです。出力内容を設定できます。 |
| 25 | 白 | USER4 | 出力 | 汎用出力4 | |
| 26 | 黒 | USER5 | 出力 | 汎用出力5 | |
| 27 | 茶 | USER6 | 出力 | 汎用出力6 | |
| 28 | 赤 | COMOUTA | ― | 出力COM | 出力用のコモン端子です。出力ON時には出力からこのコモン端子に向かって電流が流れます。 |
| 29 | 橙 | SYNC1 | 入力 | 点灯制御入力1 | 照明の点灯を制御できます。点灯制御入力選択により、対応する照明を変更可能です。 |
| 30 | 黄 | SYNC2 | 入力 | 点灯制御入力2 | |
| 31 | 緑 | SYNC3 | 入力 | 点灯制御入力3 | |
| 32 | 青 | SYNC4 | 入力 | 点灯制御入力4 |
※専用ケーブル(OP-ECBX32-3)を使用する場合
