外部機器との接続
コネクタ適合仕様

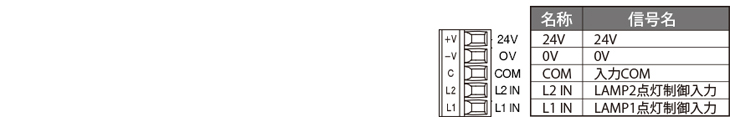

電源・入力信号用端子台
適合コネクタ：フェニックス・コンタクト製 ねじ接続式プラグ 5極 MC 1,5/ 5-ST-3,5
適合電線：単線/0.2-1.5mm
2、より線/0.2-1.5mm
2 棒端子/0.25-1.5mm
2、AWG24-AWG16
被覆剥き長さ：7mm
照明出力 (LAMP1, LAMP2)
適合コネクタハウジング： JST製 SMR-02V-B
Ethernetコネクタ
適合ケーブル：STP（Shielded Twisted Pair）カテゴリ5e /
ストレート・クロス共可
ケーブル長さ 最長100m
外形寸法図
単位：mm
本体
オプション（別売）
単位：mm
パネル取付金具 BKT-OP-01
パネルスタンド PNL-OPPD
