UV光源用照明モニタリングセンサ
MDF-UVシリーズ

目に見えないUV光を数値化！


  • UV光源の劣化検知や明るさ管理が可能
  • 波長：250～400nmのUV光の検出が可能
  • 業界最小サイズのUVセンサヘッド

出力回路図

MDF-A
MDF

  • 接続について
  • ■ ケーブルの配線をするときは必ず電源を切った状態で行ってください。通電中に着脱すると故障や感電の原因になります。
  • ■ 外部入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド 端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

外形寸法図

単位：mm


アンプユニット
MDF-TA/MDF-HTA
MDF-TN/MDF-HTN

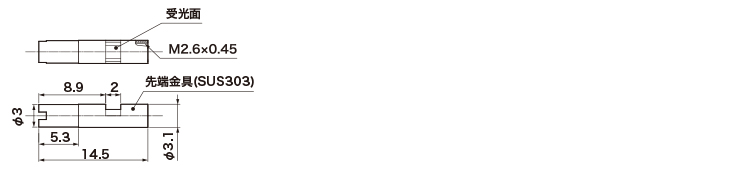

UVセンサヘッド
NF-MTA08UV

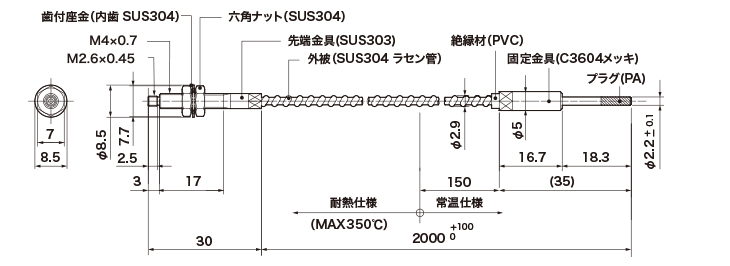

ファイバユニット
NF-MTH08（M4ネジ仕様）

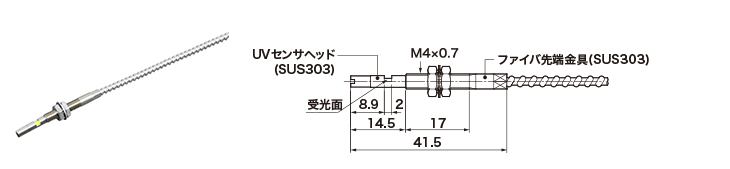

UVセンサヘッド装着時（M4ネジ仕様）
ファイバユニットNF-MTH08＋UVセンサヘッドNF-MTA08UV

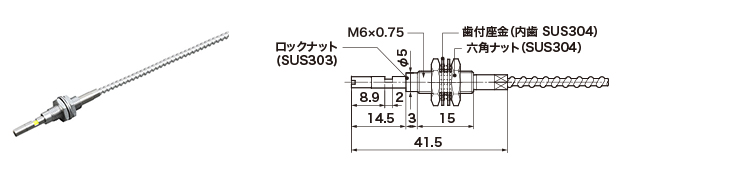

UVセンサヘッド装着時（M6ネジ仕様）
ファイバユニットNF-MTH08＋UVセンサヘッドNF-MTA08UV＋M6取付金具
