エッジ測定センサ
TD1シリーズ

あらゆるワークの
エッジ位置の測定・蛇行制御に

  • エッジ位置と幅・すき間の測定に
  • 設置に便利な光軸調整機能
  • コンパクト設計(W9.6×D21×H61mm)

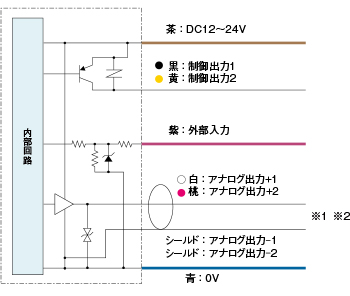

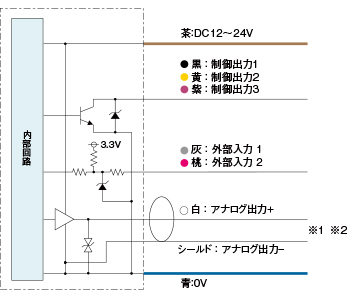

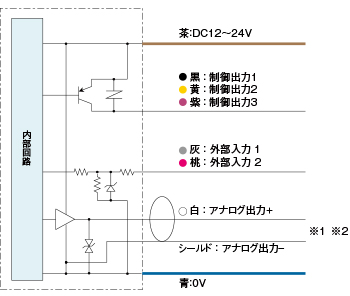

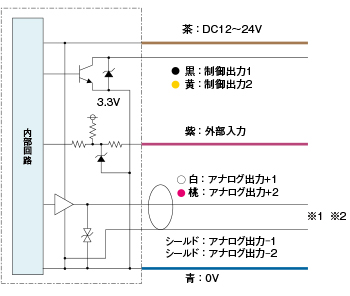

入出力回路図(アンプユニットCDA-DM2)

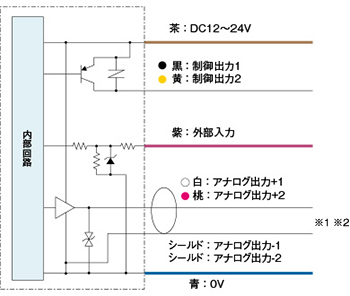

NPN設定時

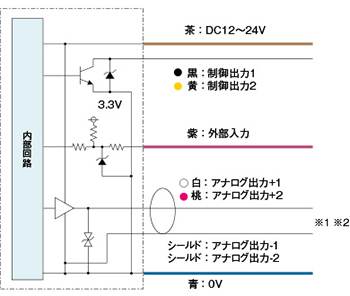

PNP設定時

  • ※1.アナログ出力 (+) / アナログ出力 (-) はシールドケーブルを使用しアナログ入力機器までペアで配線してください。
  • ※2.アナログ出力 (-) と外部機器のGNDとの間に電位差があるときは、下記の図のようにアナログ出力 (-) と外部機器のGNDを接続してください。

外形寸法図

単位:mm


TD1-010M8

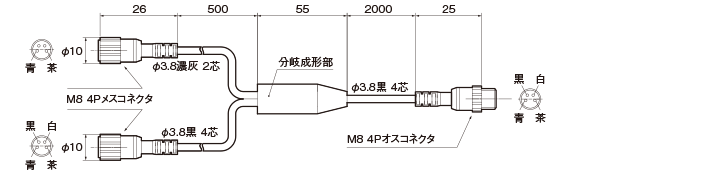

Y字分岐型接続ケーブル
TDCN-Y2-M8
最小曲げ半径 固定時:ケーブル直径×4

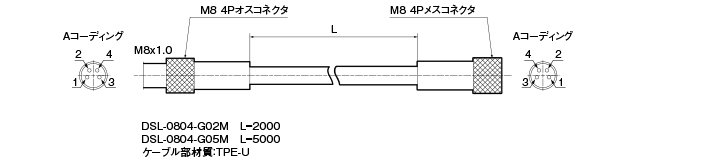

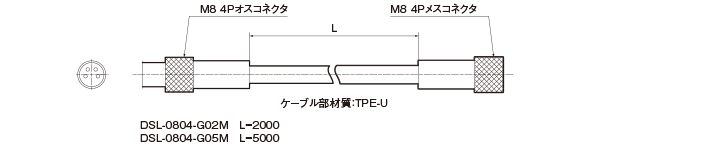

センサ・アンプ間延長ケーブル
DSL-0804-G02M/DSL-0804-G05M

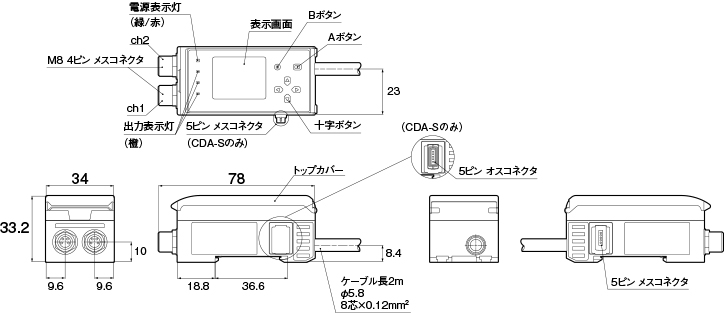

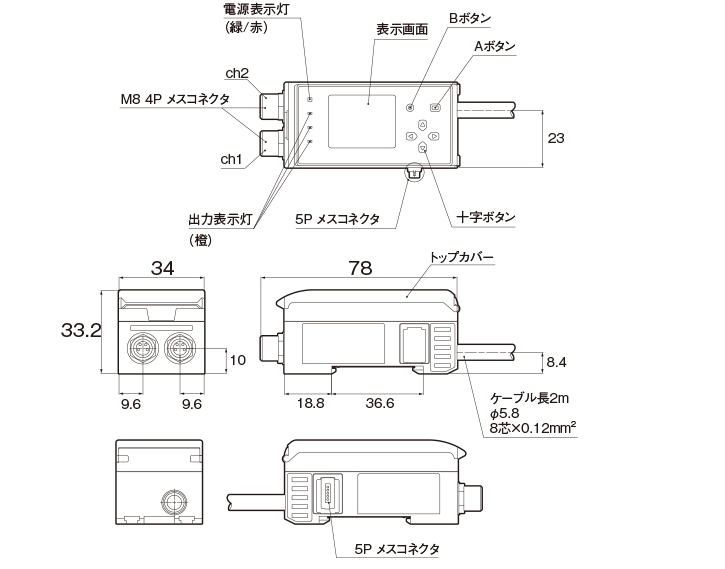

アンプユニット
CDA-DM2

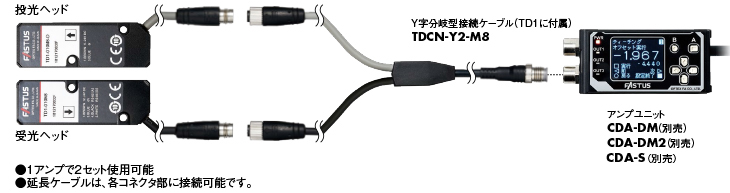

システム構成図

システム構成図
