ティーチングは、測定範囲内で自由に測定対象物のエッジ中心位置を設定できます。
測定対象物を設置してボタンを押すだけの簡単操作です。
TD1シリーズを2セット接続することで、 外径が10㎜以上のワークも測定可能です。

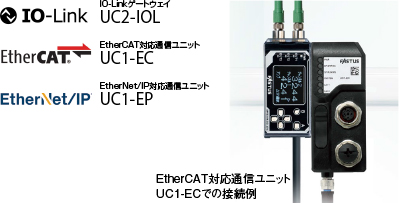

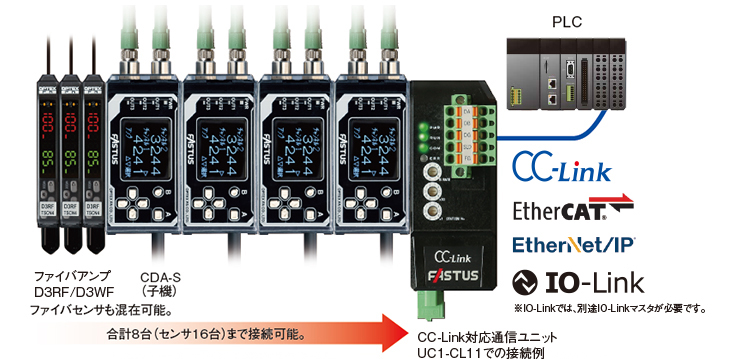

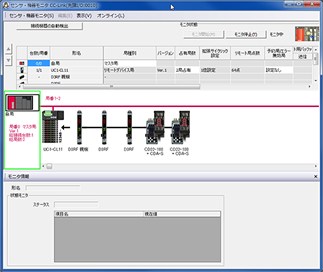

※各種通信ユニットについては、こちらを参照ください。
| 種 類 | アナログ出力×1系統 外部入力×2系統 制御出力×3系統 |
高分解能アナログ出力×2系統 外部入力×1系統 制御出力×2系統 |
||
|---|---|---|---|---|
| 親 機 | 子 機 | 親 機 | ||
| 型 式 | CDA-M | CDA-S | CDA-DM2 | |
| センサヘッド （TD1シリーズ） |
接続台数 | CDA 1台あたり最大2台 | ||
| 接続形態 | アンプ側：M8 4ピンコネクタ | |||
| 通信方式 | RS-485準拠（最大総ケーブル長：10m） | |||
| 定 格 | 電源電圧 | DC12〜24V±10% リップル（P-P）10% 含む |
から供給※1 |
DC12〜24V±10% リップル（P-P）10%含む |
| 消費電流 | 100mA以下（12V時） | 100mA以下（12V時） | 120mA以下（12V時） | |
| 表 示 | ドットマトリックス 表示 |
有機ELパネル 128×96ピクセル | ||
| 表示灯 | 電源表示 (PWR)：赤/緑 出力表示 (OUT1, OUT2, OUT3)：橙 | |||
| アナログ出力 | 出力点数 | 1系統 | 1系統 | 2系統 |
| 種 類 | 4～20mA 負荷インピーダンス： 300Ω以下 |
4～20mA 負荷インピーダンス： 300Ω以下 |
4～20ｍA 負荷インピーダンス： 300Ω以下 0～10V 出力インピーダンス：100Ω （機能内切換） |
|
| 制御出力 | 出力点数 | 3系統 | 3系統 | 2系統 |
| 種 類 | NPN/PNP オープンコレクタ（機能内切換） Max.100mA/DC30V 残留電圧：1.8V以下 |
|||
| 外部入力 | 2系統 | 2系統 | 1系統 | |
| 耐環境性 | 使用周囲温度/湿度 | -20～+50℃ / 35～85%RH（氷結・結露なきこと） | ||
| 保管周囲温度/湿度 | -20～+60℃ / 35～85%RH（氷結・結露なきこと） | |||
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z各方向2時間 | |||
| 耐衝撃 | 約50G（500m/s2） X,Y,Z各方向3回 | |||
| 保護回路 | 逆接続保護、過電流保護 | |||
| 保護構造 | IP50 (IEC 60529) | |||
| 適用法令 | EMC | EMC指令（2014/30/EU） | ||
| 環 境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | |||
| 適用規格 | EN 60947-5-7 | |||
| NRTL認証 | UL Recognized Components | |||
| 材 質 | ポリカーボネート | |||
| 質量（コード含む） | 約170g | |||
※1：TD1シリーズへの電源電圧として、ケーブルの電源線(茶、青) にDC12～24Vを供給してください。
●CDA-DMは廃番製品となりました。後継機種のCDA-DM2をご使用ください。詳しくはこちら。
