| 種 類 | 測定範囲/ヘッド間距離 | 繰返 精度 |
レーザクラス | 接続方式 | 型 式 | 標準価格 （税別） |
|---|---|---|---|---|---|---|
| 透過型 |  |
±4μm | CLASS 1 | M8 4ピン コネクタ中継式 | TD1-010M8 | 88,000円 |
| 型 式 | TD1-010M8 | |
|---|---|---|
| 測定範囲 | エッジ：±5mm、幅：10mm | |
| ヘッド間距離 | 300mm Max. | |
| 光 源 | 媒質・波長 | 赤色半導体レーザ 660nm |
| 最大出力 | 390μw | |
| レーザクラス | CLASS 1 (IEC/JIS) / CLASS I (FDA)※1 | |
| スポットサイズ | 約3×14mm | |
| リニアリティ | ヘッド間距離100mm：±0.4％ of F.S. (±40μm) | |
| 繰返精度※2 | ±4μm | |
| サンプリング周期 | 500μs | |
| 温度特性 | ±0.02% of F.S./℃ | |
| 表示灯 | 投光ヘッド 電源表示灯：緑 受光ヘッド 電源表示灯：緑, アラーム表示灯：赤 |
|
| 通信機能 | RS-485 | |
| 定 格 | 電源電圧 | DC12～24V ±10% |
| 消費電流 | 投光ヘッド：20mA以下 (DC12V時) 受光ヘッド：80mA以下 (DC12V時) |
|
| 接続形態 | コネクタ中継式：M8 4ピンコネクタ付ケーブル 300mm長 | |
| 保護回路 | 逆接続保護 | |
| 耐環境性 | 保護等級 | IP50 |
| 使用周囲温度/湿度 | -10～＋50℃/35～85% RH（氷結・結露なきこと） | |
| 保管温度/湿度 | -20～＋60℃/35～85%/RH（氷結・結露なきこと） | |
| 使用周囲照度 | 太陽光：10,000 lx以下 白熱ランプ：3,000 lx以下 | |
| 耐振動 | 10～55Hz、複振幅1.5mm、X,Y,Z各方向2時間 | |
| 耐衝撃 | 約50G（500m/s²） X,Y,Z各方向3回 | |
| 適用法令 | EMC | EMC指令（2014/30/EU） |
| 環 境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | |
| 安 全 | FDA規則（21 CFR 1040.10および1040.11）※3 | |
| 適用規格 | EN60947-5-2 | |
| NRTL認証 | UL Recognized Component アメリカおよびカナダ向け、近接スイッチとして認証 |
|
| 材 質 | ケース：アルミダイカスト、投受光部：ガラス | |
| 質 量 | 投光ヘッド、受光ヘッド：各30g (300mm長コネクタケーブルを含む) | |

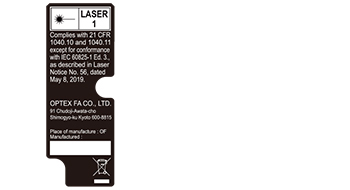

※1 FDAのLaser Notice No.56の規定に従い、IEC60825-1：2014の基準にてCLASS Ⅰに分類されています。
※2 平均回数1回にて
※3 Laser Notice No.56による相違点を除く。
●製品の仕様は改良のため予告なく変更することがあります。
| 種 類 | 赤色半導体レーザ |
| 波 長 | 660nm |
| 出 力 | 390μW/（CLASS 1） |
