変位センサアンプユニット
CDAシリーズ

日本語表示が可能なアンプユニット

  • 対応する変位センサを2台まで接続可能
  • 厚みや段差、幅などの演算が可能
  • アナログ出力、制御出力を装備

入出力回路図

CDA-M/CDA-S(NPN設定時)
CDA-M/CDA-S(PNP設定時)

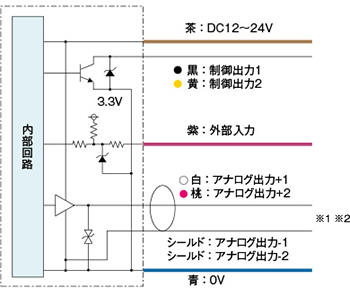

CDA-DM2(NPN設定時)

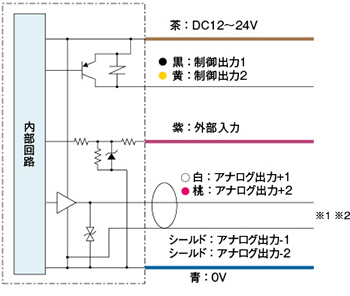

CDA-DM2(PNP設定時)

  • ※1.アナログ出力 (+) / アナログ出力 (-) はシールドケーブルを使用しアナログ入力機器までペアで配線してください。
  • ※2.アナログ出力 (-) と外部機器のGNDとの間に電位差があるときは、下記の図のようにアナログ出力 (-) と外部機器のGNDを接続してください。

外形寸法図

単位:mm


アンプユニット
CDA-M / CDA-S / CDA-DM2

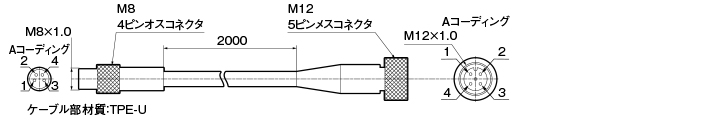

センサ・アンプ接続ケーブル
DSL-1204-G02M
  • DSL-1204-G02M

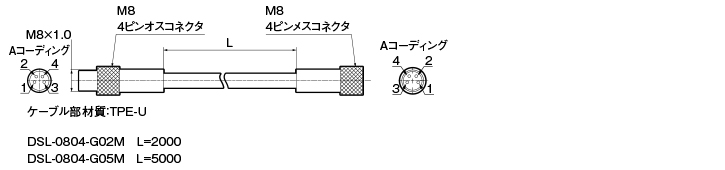

延長ケーブル
DSL-0804-G02M/DSL-0804-G05M
  • DSL-0804-G02M/DSL-0804-G05M
