入出力回路図

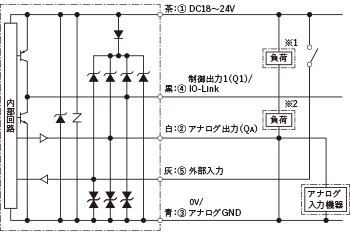

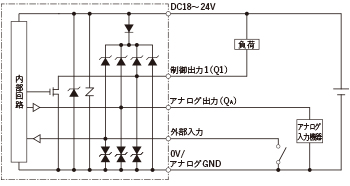

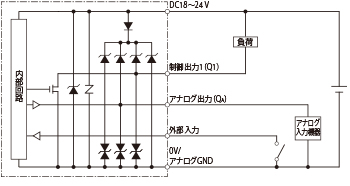

NPN設定時※1

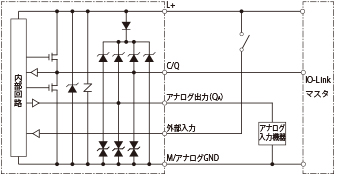

※1：NPN設定時でIO-Linkに接続する場合、当社IO-LinkマスタURシリーズまたはシンクタイプ対応のIO-Linkマスタをご使用ください。
※2：制御出力1（Q1）として使用時

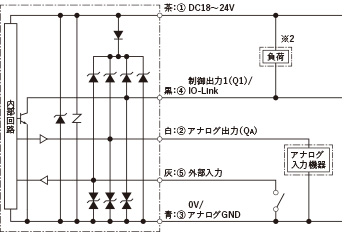

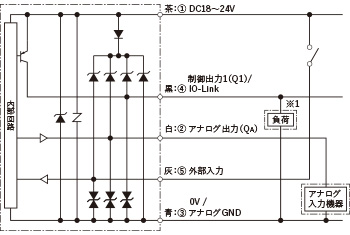

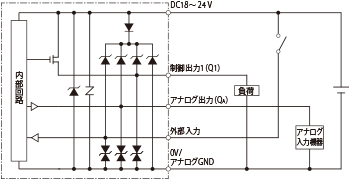

PNP設定時
※1：制御出力1（Q1）として使用時

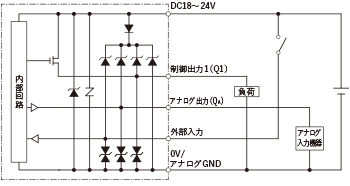

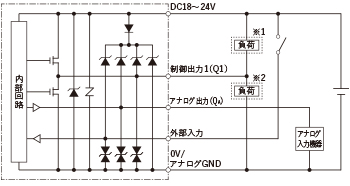

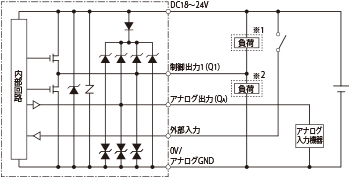

プッシュプル設定時
※1：制御出力1（Q1）としてNPN接続で使用時
※2：制御出力1（Q1）としてPNP接続で使用時

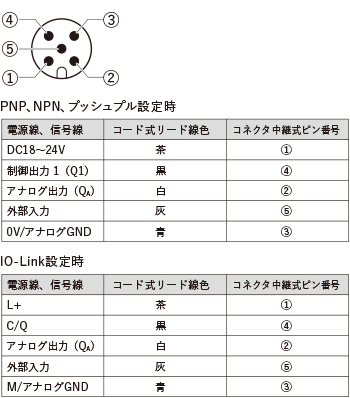

M12コネクタピンNo.
接続について
■ ①から⑤は、コネクタのピンNo.に相当します。
■ 使用しないリード線は個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
注意事項
■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。

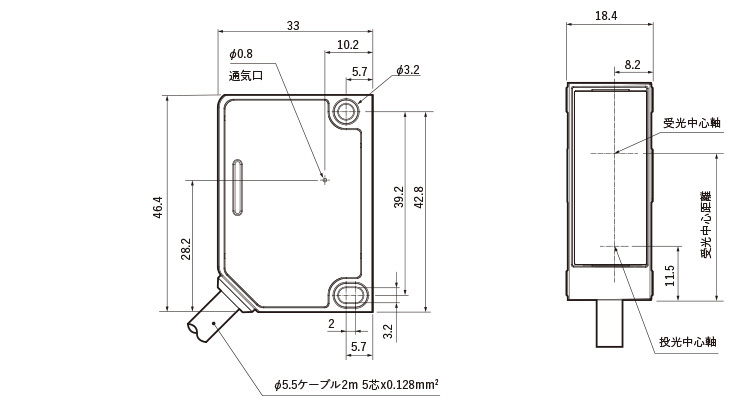

外形寸法図
単位：mm
本 体
コード式

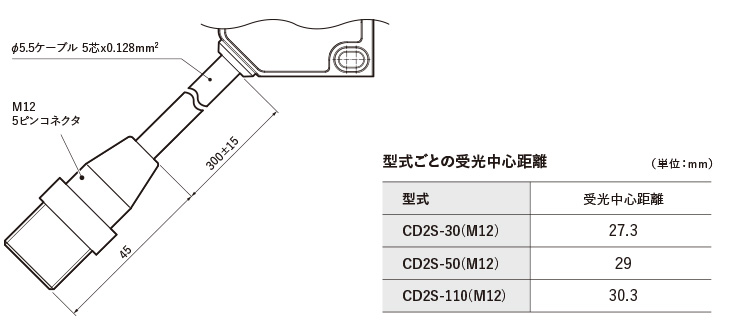

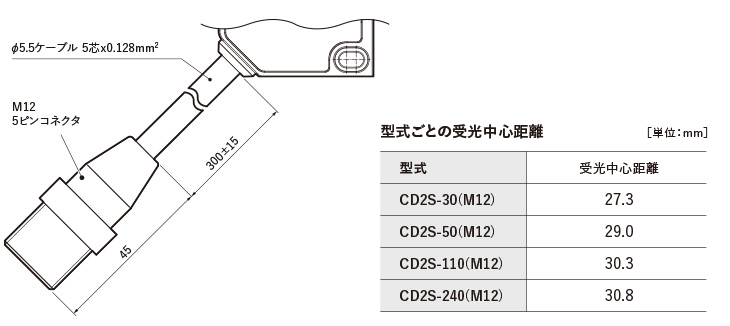

コネクタ中継式
コネクタケーブル
コネクタケーブル
YF2A15-□□VB5XLEAX
コネクタケーブル（耐屈曲ケーブル）
DOL-1205-G02□M-R
