アプリケーション別機種選定表

レンズについて

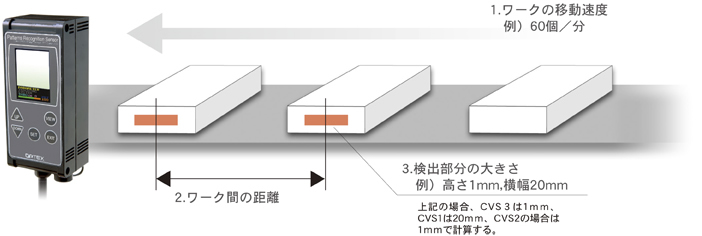

アプリケーション別機種選定表

◎

＝簡単に設定可能

○

＝条件により可能

▲

＝判別可能だが設定は複雑

×

＝判別不能
  MVS CVS4-RA CVS3-RA CVS2-RA CVSE1-RA
CVS1-RA
方向判別 ◎ カメラ：
MVS-PM-R
高速ラインや微小な電子部品等も判別可能。白黒・カラーどちらも対応。		 × − ◎ 白黒・カラーどちらも対応。輪郭が同じで色が違うものは判別不能。 ○ 白黒・金属光沢モノは苦手。安定した位置補正色がなければ、ワークの位置決めをしっかりする必要がある。 × −
印字チェック ◎ カメラ：
MVS-OCR2
MVS-OCR-R
文字認識可能。強力なサーチ機能とカラー撮影で、安定した撮影が可能。		 ◎ 文字認識可能。ボタンを押すだけの、オートティーチング機能があるので、簡単に設定できる。光沢除去機能でフィルムの映り込みも低減。 ▲ 文字有無判別可能。静止状態での撮影であれば、簡易的な文字照合も可能。 ▲ 文字有無判別可能だが、設定は複雑 ○ 撮影範囲を狭めれば（照明のムラを回避するため）、文字有無判別可能。
位置決め ◎ カメラ：
MVS-EM-R
計測カメラなので、ずれの量もデータ出力可能。		 × − ○ XY方向の位置ずれ検知も可能。サーチ機能は設定でなしにすること。 ○ XY方向の位置決めも可能。 ▲ 撮影範囲を細長くして使用。
欠け検査 ◎ カメラ：
MVS-PM-R
複数の検査ウィンドウで、16ヶ所まで検査が可能。		 × − ◎ サーチ機能、回転・位置微調整機能で細かい欠けも判別可能。 ▲ 安定した位置補正色がなければワークの位置決めをしっかりする必要がある。 × 小さい撮影範囲では明るさが不足するため困難。
ハーネス
色検査		 ◎ カメラ：
MVS-PM-R
線1本につき1つの検査ウィンドウで、16ヶ所まで検査が可能。1品種でのバンク切換の必要なし。		 × − ▲ 線1本につき1つのバンクを使って撮影範囲を狭めて使用。品種が変わるたびにティーチングする必要がある。 ▲ 1つのバンクで判別可能。パソコンから設定を転送できます。マスクの設定とハーネスの位置決めが重要。 ▲ 線1本につき1つのバンクを使って撮影範囲を狭めて使用。品種が変わるたびにティーチングする必要がある。
色鉛筆などの
並び		 ◎ カメラ：
MVS-PM-R
1本につき1つの検査ウィンドウで、16ヶ所まで検査が可能。		 × − ▲ 同上 ▲ 同上 ▲ 同上
コンデンサの
形状検査		 ◎ カメラ：
MVS-EM-R
シュリンクフィルムのずれ、リードの長さやピッチを計測し、判定することが可能。		 × − ○ バンクを切り換えて、外形とシュリンクフィルムのずれを判定可能。ずれ量をデータ出力することは不可。 ▲ 金属ワークには不向きなので、シュリンクフィルムの色と形状のみ検査が可能。 ▲ シュリンクフィルムの色を登録し、有無のみ検査が可能。
LEDの
点灯/配列		 ◎ カメラ：
MVS-PM-R
LED1個につき1つの検査ウィンドウで、16ヶ所まで検査が可能。32chのバンク機能で多品種ワークにも対応。		 × − ▲ LED1個に１つのバ
ンクを使って撮影。		 ○ 1つのバンクでまとめて判別可能。マスクの設定が重要。 ▲ LED1個に1つのバンクを使って撮影範囲を狭めて使用。
ラベル有無 ◎ カメラ：
MVS-PM-R
検査機能：汚れ面積で有無を判定。背景や色柄に関係なく検査が可能。		 × − ○ 汚れ面積で有無を判定。背景や色柄に関係なく検査が可能。 ◎ 模様なども認識する。
位置補正の色がない場合は、位置決めかマスクの設定が重要。		 ○ 特徴的な色の有無で判別。
ラベルずれ ◎ カメラ：
MVS-EM-R
検査ウィンドウをX方向とY方向のそれぞれ作成して計測。ずれ量まで判定可能。		 × − ○ XY方向の位置ずれ検知も可能。サーチ機能は設定でなしにすること。 ◎ ばたつきを補正しながら傾きを検出できます。位置補正の色がない場合は、位置決めかマスクの設定が重要。 ○ 撮影範囲をラベルの形状に一致して使用。ばたつきがあると誤動作します。
ラベル
異種混入		 ◎ カメラ：
MVS-PM-R
ラベル全体で判定可能。パターンサーチ機能で撮影タイミングのずれにも対応。		 × − ○ ラベルの特徴的な部分に検査ウィンドウ登録をし判定。 ▲ 2色の特徴的な色を登録し色とその面積でのみ判別可能。 ▲ 特徴的な色を登録し色とその面積でのみ判別可能。
印刷物の
乱丁検査		 ◎ カメラ：
MVS-PM-R　　
検査機能：濃淡比較でコントラストの小さい写真等も判別可能。ヘッド間照合機能でヘッド間の設定変更も簡単。		 × − ○ 差分モードでコントラストの小さい写真等も判別可能。 × − × −
穴加工の検査 ◎ カメラ：
MVS-EM-R
計測機能で穴の大きさやピッチを計測することが可能。		 × − ◎ 変形なども正確に判別。
CVS2-RAで位置補正の色が指定できない場合はCVS3-RAで。		 ○ 金属ワーク以外であれば可能。 × 形状の違いは判別不能。
透明ボトルの
液体充填量
検査		 ◎ カメラ：
MVS-EM-R
ボトルの天面や肩を基準とし、充填量の検査が可能。		 × − × ボトル表面の光沢がエッジになるのでうまく検出できない。 ○ 液体の波立ちには弱い。
ふたの位置で位置補正できれば、ばたつきに強くなる。		 ▲ 液体が波立っていてもOK。
ばたつきには弱い。
調味料の
小袋の有無		 ◎ カメラ：
MVS-PM-R
広視野で有無を高精度で確認可能。		 × − ○ 特徴的な色の有無で判別。 ▲ 光沢の変化や位置のずれなどに影響される。 ◎ 特徴的な色の有無で判別。
標準価格
（税別）		 200,000円〜※ 198,000円 138,000円 138,000円 98,000円

※レンズやケーブル等のオプションが別途必要です。

ページのトップへ

レンズについて

オールインワン型CVS-RAシリーズのレンズ

あらかじめ本体に固定されているので交換はできませんが、対価として画像センサとしては高い保護構造であるIP67を達成しております。ご購入時にアプリケーションにあった撮影距離や視野のモデルを選定してください。

シリーズ名 CVSE1-RA, CVS1-RA, CVS2-RA, CVS3-RA CVS4-RA
枝　番 距　離 視野（横×縦） 距　離 視野（横×縦）
-N07□ 37±1mm 4×5mm（±10%） − −
-N10 210〜270mm 40×50〜55×65mm − −
-N20□ 90〜150mm 40×50〜65×75mm 90〜150mm 53×25〜79×38mm
-N21□ 35±4mm（±10%） 17×20mm 35±4mm（±10%） 21×10mm
-N23W − − 50±6mm 30×15mm
-N40□ 50〜100mm 46×55〜82×98mm 50〜100mm 49×23〜106×49mm
分離型MVSシリーズのレンズ

MVSシリーズのレンズは交換可能で、主にCCTVレンズを使用します。CCTVレンズは撮影距離を無限遠まで対応でき、絞りやフォーカスが調整できるので明るさの変更やピントの調整が容易です。ただし、近接で使用すると周辺の歪みが大きくなるので計測用途には不向きとなります。レンズと接写リングの組み合わせにより撮影距離や視野が異なるので、下記の光学図表を参考に最適なレンズ（と接写リング）を選択してください。

光学図表の見かた

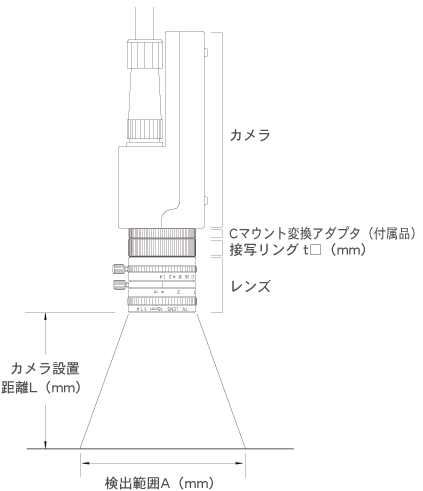

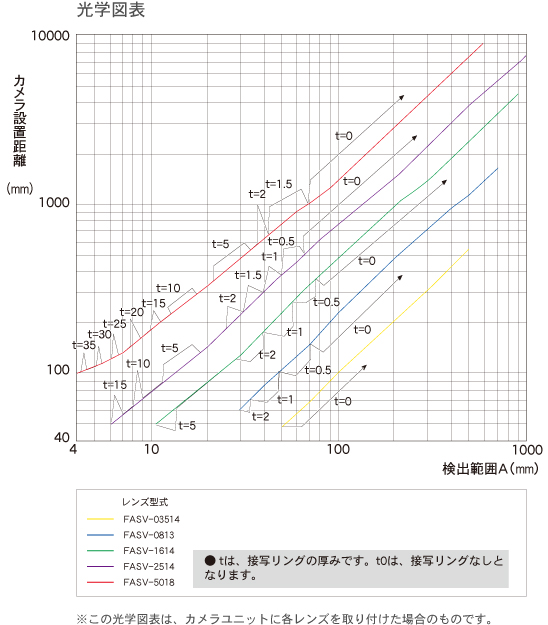

図表の横軸が検出範囲FOV（mm）、縦軸がカメラ設置距離 WD（mm）を表します。
