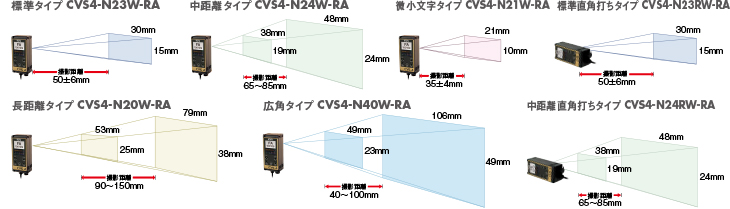

| 種 類 | 撮影距離 | 視野（横×縦）※ | 検出可能な 文字の高さ |
説 明 | 型 式 | 標準価格 （税別） |
|
|---|---|---|---|---|---|---|---|
| 標 準 | 50±6mm | 30×15mm | 1.1～12mm |  印字全体が視野に入り、文字の高さが検出可能かどうかで選定してください。 |
CVS4-N23W-RA | 237,000円 | |
| 中距離 | 65〜85mm | 38×19mm （距離65mmにて） 48×24mm （距離85mmにて） |
2.1～19mm | CVS4-N24W-RA | |||
| 微小 文字 |
35±4mm | 21×10mm | 0.75～8.2mm | CVS4-N21W-RA | |||
| 長距離 | 90～150mm | 53×25mm （距離90mmにて） 79×38mm （距離150mmにて） |
2.8～25mm （距離90mmにて） 4.2～31mm （距離150mmにて） |
CVS4-N20W-RA | |||
| 広 角 | 40～100mm | 49×23mm （距 離40mmにて） 106×49mm （距離100mmにて） |
2.8～25mm （距 離40mmにて） 5.9～43mm （距離100mmにて） |
CVS4-N40W-RA | |||
| 標準 直角打ち |
50±6mm | 15×30mm | 1.1～12mm | CVS4-N23RW-RA | |||
| 中距離 直角打ち |
65〜85mm | 19×38mm （距離65mmにて） 24×48mm （距離85mmにて） |
2.1〜19mm | CVS4-N24RW-RA | |||
※設定により縦方向の視野を2倍にすることも可能です（CVS4-N23RW-RAは横方向が2倍）。ただし検出可能な文字の高さの最小値が2倍以上必要です。
●PNP出力タイプは、型式の後ろのNがPに変わります。例）CVS4-N23W-RA→CVS4 -P23W-RA
| 種 類 | 標準タイプ | 中距離タイプ | 微小文字タイプ | |
|---|---|---|---|---|
| 型 式 | CVS4-N23W-RA | CVS4-N24W-RA | CVS4-N21W-RA | |
| 画 角 | 20度 | |||
| 撮影距離 | 50±6mm | 65〜85mm | 35±4mm（±10%） | |
| 撮影範囲（横×縦） | 30×15mm※1 | 38×19〜48×24mm※1 | 21×10mm※1 | |
| 検出文字 高さ |
サツエイモード =フツウ時 |
1.1～12mm | 2.1～19mm | 0.75～8.2mm |
| サツエイモード =タテ×2時 |
2.2～24mm | 4.2～38mm | 1.5～16mm | |
| サツエイモード =コウソク・レンシャ時 |
2.2～12mm | 4.2～19mm | 1.5～8.2mm | |
| 対応ラインスピードの目安※2 | Max.30m/分 | Max.15m/分 | Max.60m/分 | |
| 照明 | 光 源 | 白色LED 12個 | ||
| 輝 度 | 約70cd | 約70cd | 約35cd | |
| 寿 命 | 約100,000時間（常温、常湿環境下で輝度1/2低下時） | |||
| 撮像素子 | 33万画素 CMOS白黒イメージセンサ | |||
| 電源電圧 | DC 12～24V ±10% | |||
| 消費電流 | Max. 140mA / DC24V | |||
| 解像度 | 512×244 | |||
| 応答時間 | 2行の日付20文字 約23～48ms （回転補正0～±10°の場合） | |||
| 出力信号 | NPNオープンコレクタ出力 2点 max.100mA / DC24V 残留電圧1.0V以下 | |||
| 入力信号 | バンク切換入力4点 ： パルス列入力、文字列加算入力、ティーチ入力、同期入力に切換可能 | |||
| 入力時定数 | 12ms（max） ： バンク切換、文字列加算、ティーチ入力 48μs（OFF→ON）, 450μs（ ON→OFF） : 同期、パルス列入力 |
|||
| 使用周囲温度/湿度 | 0～+40℃ / 35～85% RH（結露なきこと） | |||
| 保存周囲温度/湿度 | -20～+70℃ / 25～95% RH（結露・氷結なきこと） | |||
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z 各方向 2時間 | |||
| 耐衝撃 | 約50Ｇ（500ｍ/s²） Ｘ,Ｙ,Ｚ各方向 3回 | |||
| 適用法令 | EMC | EMC指令（2014/30/EU） | ||
| 環境 | RoHS指令（2011/65/EU）、バッテリー規則（(EU)/2023/1542）、 中国RoHS（令第32号） |
|||
| 適用規格 | EN 61000-6-2, EN 61000-6-4 | |||
| 材 質 | ケース : ABS 、 LCD部・LEDレンズ : アクリル （-N21W-RAのLEDレンズはポリカーボネート） |
|||
| 保護等級 | IP67 | |||
| 質 量 | 約180g（ケーブル含む） | |||
| 認識文字数・行数 | 60文字（全行）/ 6行 | |||
| 1行あたり文字数 | 30文字 | |||
| 認識日付・時間・文字列数 | 合計4点 日付・時間は各2点 文字列は4点以下（22文字まで） | |||
| ユーザー定義辞書 | 56文字（パソコンより転送） | |||
| 日付・時間の英字表記 | 月:1文字, 日:2文字, 時:1文字, 分:1文字 左記の英字（日のみ英数字）に置き換え可能（パソコンより転送） |
|||
| 内蔵時計精度 | 月差－45秒～＋1分15秒（代表値） | |||
| 内蔵時計バックアップ | 一次電池 ： 電源OFFの期間 5年（代表値） スーパーキャパシタ:7.8年（バックアップ時間3日での代表値） |
|||
| 通信機能 | RS232C（TTLレベル）4800～115200bps | |||
| 付属品 | M4ネジ×2本 | |||
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●PNP出力タイプは、CVS4-の後のNがPに変わります。（例）CVS4-N23W-RA→CVS4-P23W-RA
※1 設定項目サツエイモードを“タテ×2”にすると縦方向の撮影範囲が2倍になります。
※2 内蔵照明使用時。プリンタの種類、文字の太さや大きさ、印字と下地のコントラスト等の様々な条件に依存します。
| 種 類 | 長距離タイプ | 広角タイプ | 標準直角打ち タイプ |
中距離直角打ち タイプ |
|
|---|---|---|---|---|---|
| 型 式 | CVS4-N20W-RA | CVS4-N40W-RA | CVS4-N23RW-RA | CVS4-N24RW-RA | |
| 画 角 | 20度 | 40度 | 20度 | ||
| 撮影距離 | 90～150mm | 40～100mm | 50±6mm | 65〜85mm | |
| 撮影範囲（横×縦） | 53×25～79×38mm※1 | 49×23～106×49mm | 15×30mm※1 | 19×38〜24×48mm※1 | |
| 検出文字 高さ |
サツエイモード =フツウ時 |
2.8～31mm | 2.8～43ｍｍ | 1.1～12mm | 2.1〜19mm |
| サツエイモード =タテ×2時 |
5.6～62mm | 使用しないでください | 2.2～24mm | 4.2〜38mm | |
| サツエイモード =コウソク・レンシャ時 |
5.6～31mm | 5.6～43mm | 2.2～12mm | 4.2〜19mm | |
| 対応ラインスピードの目安※2 | Max.10m/分 | Max.43m/分 | Max.30m/分 | Max.15m/分 | |
| 照明 | 光 源 | 白色LED 12個 | |||
| 輝 度 | 約70cd | 約54cd | 約70cd | ||
| 寿 命 | 約100,000時間（常温、常湿環境下で輝度1/2低下時） | ||||
| 撮像素子 | 33万画素 CMOS白黒イメージセンサ | ||||
| 電源電圧 | DC 12～24V ±10% | ||||
| 消費電流 | Max. 140mA / DC24V | ||||
| 解像度 | 512×244 | 244×512 | |||
| 応答時間 | 2行の日付20文字 約23～48ms （回転補正0～±10°の場合） | ||||
| 出力信号 | NPNオープンコレクタ出力 2点 max.100mA / DC24V 残留電圧1.0V以下 | ||||
| 入力信号 | バンク切換入力4点 ： パルス列入力、文字列加算入力、ティーチ入力、同期入力に切換可能 | ||||
| 入力時定数 | 12ms（max） ： バンク切換、文字列加算、ティーチ入力 48μs（OFF→ON）, 450μs（ ON→OFF） : 同期、パルス列入力 |
||||
| 使用周囲温度/湿度 | 0～+40℃ / 35～85% RH（結露なきこと） | ||||
| 保存周囲温度/湿度 | -20～+70℃ / 25～95% RH（結露・氷結なきこと） | ||||
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z 各方向 2時間 | ||||
| 耐衝撃 | 約50Ｇ（500ｍ/s²） Ｘ,Ｙ,Ｚ各方向 3回 | ||||
| 適用法令 | EMC | EMC指令（2014/30/EU） | |||
| 環境 | RoHS指令（2011/65/EU）、バッテリー規則（(EU)/2023/1542）、 中国RoHS（令第32号） |
||||
| 適用規格 | EN 61000-6-2, EN 61000-6-4 | ||||
| 材 質 | ケース : ABS 、 LCD部・LEDレンズ : アクリル （-N40W-RAのLEDレンズはポリカーボネート） |
||||
| 保護等級 | IP67 | ||||
| 質 量 | 約180g（ケーブル含む） | ||||
| 認識文字数・行数 | 60文字（全行）/ 6行 | ||||
| 1行あたり文字数 | 30文字 | ||||
| 認識日付・時間・文字列数 | 合計4点 日付・時間は各2点 文字列は4点以下（22文字まで） | ||||
| ユーザー定義辞書 | 56文字（パソコンより転送） | ||||
| 日付・時間の英字表記 | 月:1文字, 日:2文字, 時:1文字, 分:1文字 左記の英字（日のみ英数字）に置き換え可能（パソコンより転送） |
||||
| 内蔵時計精度 | 月差－45秒～＋1分15秒（代表値） | ||||
| 内蔵時計バックアップ | 一次電池 ： 電源OFFの期間 5年（代表値） スーパーキャパシタ:7.8年（バックアップ時間3日での代表値） |
||||
| 通信機能 | RS232C（TTLレベル）4800～115200bps | ||||
| 付属品 | M4ネジ×2本 | ||||
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●PNP出力タイプは、CVS4-の後のNがPに変わります。（例）CVS4-N20W-RA→CVS4-P20W-RA
※1 設定項目サツエイモードを“タテ×2”にすると縦方向の撮影範囲が2倍になります。
※2 内蔵照明使用時。プリンタの種類、文字の太さや大きさ、印字と下地のコントラスト等の様々な条件に依存します。
