オールインワン画像センサ エッジ判別タイプ
CVS3-Rシリーズ

<生産終了機種>  >>代替機種

方向判別や形状判別のアプリケーションに

  • エッジ(輪郭)判別タイプの画像センサ
  • 輪郭モード、差分モードを搭載
  • ZOOM機能を搭載

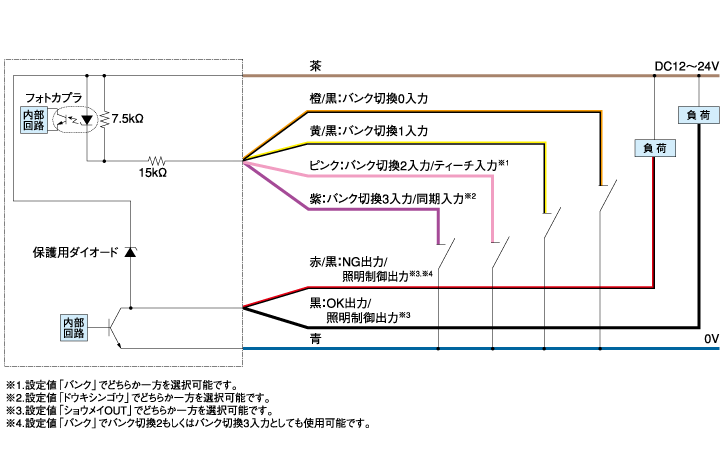

入出力回路図(NPN出力タイプ)

外部入力とバンク番号の対応表

設定値 バンク 0~14 ティーチ キリカエ
ドウキシンゴウ 4 0~3 4 0~3 4 0~3
入力線 バンク切換0入力
(橙/黒)
無効 バンク切換0入力
バンク切換1入力
(黄/黒)
無効 バンク切換1入力
バンク切換2入力
(ピンク)
ティーチ入力 バンク切換2
バンク切換3入力
(紫)
無効 同期入力 バンク切換3入力※ 同期入力 バンク切換3入力※ 同期入力

※赤黒のリード線に機能を割り当て可能です。


バンク番号 バンク切換線の色と名称
ピンク 黄/黒 橙/黒
バンク切換3 バンク切換2 バンク切換1 バンク切換0
0 OFF OFF OFF OFF
1 OFF OFF OFF ON
2 OFF OFF ON OFF
3 OFF OFF ON ON
4 OFF ON OFF OFF
5 OFF ON OFF ON
6 OFF ON ON OFF
7 OFF ON ON ON
8 ON OFF OFF OFF
9 ON OFF OFF ON
10 ON OFF ON OFF
11 ON OFF ON ON
12 ON ON OFF OFF
13 ON ON OFF ON
14 ON ON ON OFF

OFF:接続しないか、+Vに
   接続します。
O N:0Vに接続します。
※バンク切換0~3がすべて
  ONの場合は、バンク番
  号は0になります。
