オールインワン画像センサ エッジ判別タイプ
CVS3-Rシリーズ

<生産終了機種>  >>代替機種

方向判別や形状判別のアプリケーションに

  • エッジ(輪郭)判別タイプの画像センサ
  • 輪郭モード、差分モードを搭載
  • ZOOM機能を搭載

種類・標準価格

種 類 形 状 撮影距離 視野(横×縦) 型 式 標準価格(税別)
標 準 40×50mm~
65×75mm
CVS3-N20-R 138,000円
狭視界 17×20mm
(±10%)
CVS3-N21-R

※ZOOM機能やマスキング機能で視野を限定することも可能です。
●PNP出力タイプは、型式の後ろのNがPに変わります。例)CVS3-N20-R→CVS3-P20-R

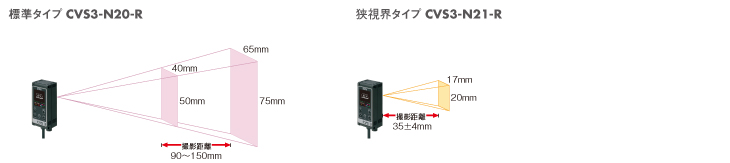

撮影距離と視野

仕様

種 類 標準 狭視界
型 式 CVS3-N20-R CVS3-N21-R
画 角 20度
撮影距離 90~150mm 35±4mm
撮影範囲 40×50~65×75mm 17×20mm( ±10%)
光 源 白色LED 12個
電源電圧 DC12~24V±10%
消費電流 Max. 140mA / DC24V
解像度 16×16~208×236
照明寿命 約50,000時間(常温常湿、輝度1/3低下時)
応答時間 設定値サーチハンイが3の場合:
100ms
出力信号 NPNオープンコレクタ出力 2点 max. 100mA / DC24V 残留電圧1.0V以下
入 力 バンク切換入力4点 うち2点はティーチ入力、同期入力に切換可能
使用周囲温度/湿度 0~+40℃ / 35~85%RH(結露なきこと)
保存周囲温度/湿度 -20~+70℃ / 25~95%RH(結露・氷結なきこと)
耐振動 10~55Hz 複振幅1.5mm X,Y,Z 各方向 2時間
耐衝撃 約50G(500m/s2) X,Y,Z各方向 3回
材 質 ケース : ABS 、 LCD部・LEDレンズ : アクリル
保護構造 IP67
質 量 約180g(ケーブル含む)
付属品 M4ネジ×2本

●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●PNP出力タイプは、CVS3-の後のNがPに変わります。(例)CVS3-N20-R→CVS3-P20-R
