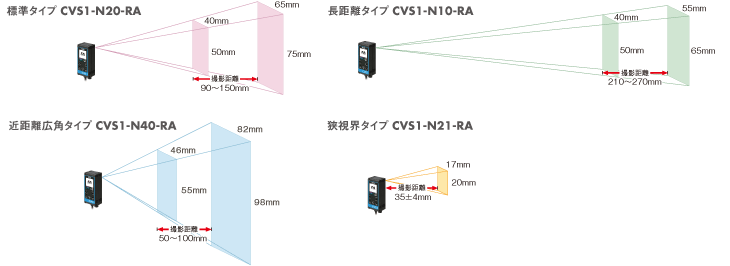

| 種 類 | 形 状 | 撮影距離 | 視野 （横×縦）※ |
型 式 | 標準価格 （税別） |
|---|---|---|---|---|---|
| 標 準 |  |
 |
40×50mm～ 65×75mm |
CVS1-N20-RA | 117,600円 |
| 近距離 広角 |
 |
46×55mm～ 82×98mm |
|||
| 長距離 |  |
40×50mm～ 55×65mm |
CVS1-N10-RA | ||
| 狭視界 |  |
17×20mm （±10%） |
CVS1-N21-RA |
※ティーチングの時に視野を狭くすることも可能です。
●PNP出力タイプは、型式の後ろのNがPに変わります。例）CVS1-N20-RA→CVS1-P20-RA
| 種 類 | 長距離タイプ | 標準タイプ | 近距離広角タイプ | 狭視界タイプ |
|---|---|---|---|---|
| 型 式 | CVS1-N10-RA | CVS1-N20-RA | CVS1-N40-RA | CVS1-Ｎ21-RA |
| 画 角 | 10度 | 20度 | 40度 | 20度 |
| 撮影距離 | 210～270mm | 90～150mm | 50～100mm | 35±4mm |
| 撮影範囲 | 40×50～ 55×65mm |
40×50～ 65×75mm |
46×55～ 82×98mm |
17×20mm （±10%） |
| 光 源 | 白色LED 12個 |
|||
| 電源電圧 | DC 12～24V±10% | |||
| 消費電流 | max.140mA/DC24V | |||
| 解像度 | 8×16～208×236 | |||
| 照明寿命 | 約50,000時間（常温常湿、輝度1/2低下時） | |||
| 応答時間 | 15～36.3ms（初期設定：18.8ms） |
|||
| 出力信号 | NPNオープンコレクタ出力 2点 うち1点は下限出力（下限出力はバンク切換入力3に割当可能） max.100mA/DC24V 残留電圧1.0V以下 |
|||
| 入力信号 | バンク切換4点 うち2点は同期入力、ティーチ入力と切換可能 （下限出力をバンク切換3入力に割当可能） |
|||
| 接続形態 | コード式:ケーブル長2m φ5mm | |||
| 使用周囲温度/湿度 | 0～+40℃ / 35～85％RH（結露なきこと） | |||
| 保存周囲温度/湿度 | -20～+70℃/25～95％RH（結露・氷結なきこと） | |||
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z 各方向 2時間 | |||
| 耐衝撃 | 約50Ｇ（500ｍ/s2） X,Y,Z各方向 3回 | |||
| 適用法令 | EMC指令(2004/108/EC) | |||
| 適用規格 | EN 61000-6-2, EN 61000-6-4 | |||
| 材 質 | ケース : ABS 、 LCD部・LEDレンズ : アクリル（-N40と-N21のLEDレンズはポリカーボネート） | |||
| 保護構造 | IP67 | |||
| 質 量 | 約200g（ケーブル含む） | |||
| 付属品 | M4ネジ×2本 | |||
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●PNP出力タイプは、CVS1-の後のNがPに変わります。（例）CVS1-N20-RA→CVS1-P20-RA
