同軸透明体検出センサ
ZR-QXシリーズ

同軸回帰反射型の
透明体検出センサ

  • 長距離2m検出
  • 赤色LEDの採用で光軸調整が簡単
  • 業界標準サイズ

出力回路図

ZR-QX200□
NPN出力タイプ

PNP出力タイプ

コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

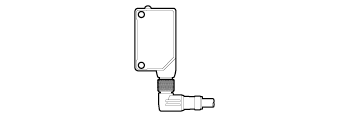

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm


本 体
コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L

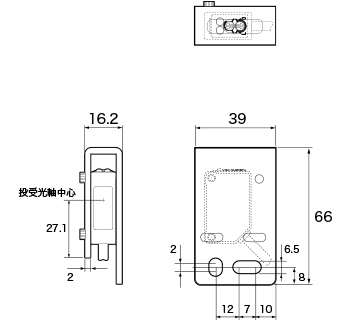

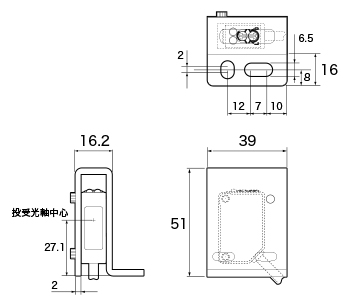

取付金具
BEF-W100-B
BEF-W100-A

取付金具
BEF-W100-B(コード式に付属)
BEF-W100-A(コネクタ式に付属)

BEF-W100-C(オプション)

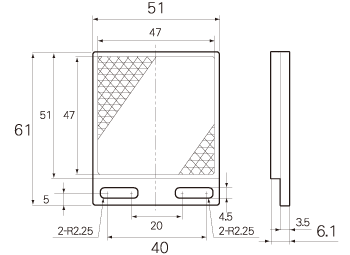

反射ミラー
P250F(付属)
PL20F(オプション)

PL10F(オプション)

ZR-QX用反射ミラー使用時の検出距離

  P250F PL20F PL10F
ZR-QX 2m 1m 0.5m
