ファイバユニット
NFシリーズ ワイドビーム

帯状の光で検出するファイバユニット

取付方法

■ NF-TZ0/-TZ08/-TZ09/-TZ10

•本製品の開口角は非常に狭く、設置の状態によっては入光しない場合がありますので、ご注意ください。
・設置の際には、下図のように基準面を決め、光軸のズレや傾きに十分注意して、投・受光ファイバが平行になるように設置してください。
付属シールスリットについて
•付属スリットは2種類(NF-TZ07/NF-TZ08は1種類)あります。 スリットは小物体を検出する場合や、近距離で使用した場合の光量飽和の対策として使用します。但し、スリットを装着すると検出距離が短くなります。
スリットはシールになっていますので、ファイバにスリットを貼り付ける際は、下図のようにスリットの突起部をファイバの上部に合わせて貼り付けてください。

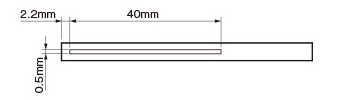

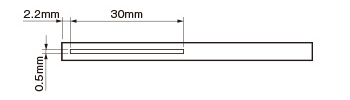

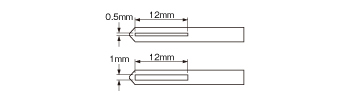

付属スリット
〈NF-TZ09/-TZ10〉
〈NF-TZ07/-TZ08〉
装着方法
