ファイバユニット
NFシリーズ耐屈曲

種　類	型　式	スリーブ	光軸方向	光軸径 [mm]	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]

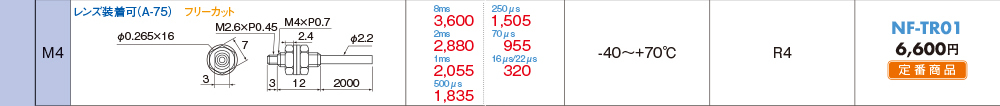

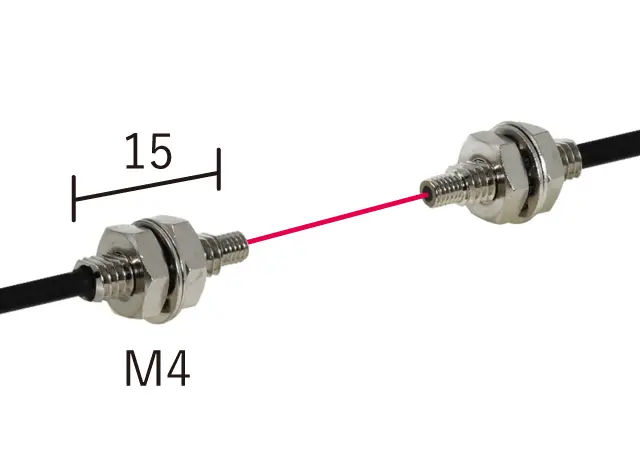

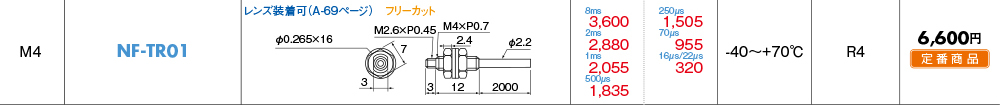

M4 レンズ装着可	NF-TR01	-	トップビュー	ø1.0	2m フリーカット	R4	-40 ～＋70

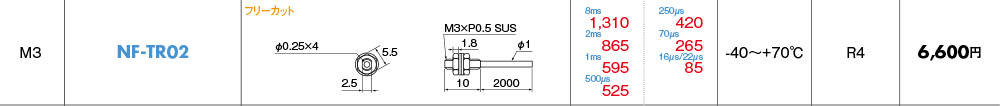

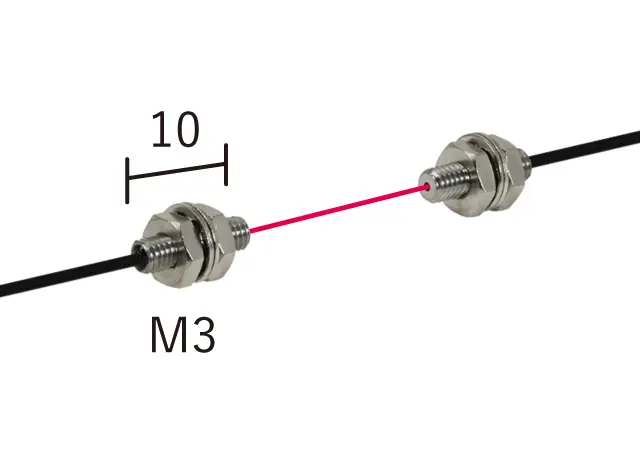

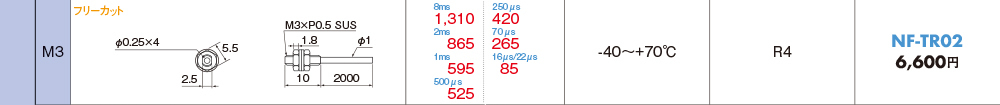

M3	NF-TR02	-	トップビュー	ø0.5	2m フリーカット	R5	-40 ～＋70

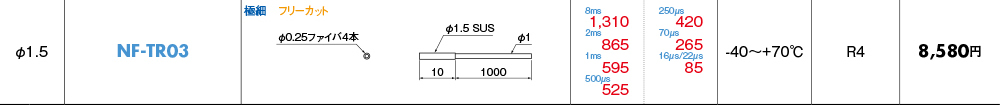

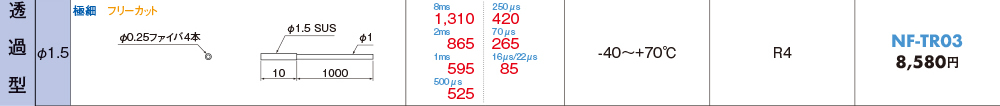

ø1.5	NF-TR03	-	トップビュー	ø0.5	1m フリーカット	R4	-40 ～＋70

●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
●光軸径は、概算値です。

種　類	型　式	スリーブ	光軸方向	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]

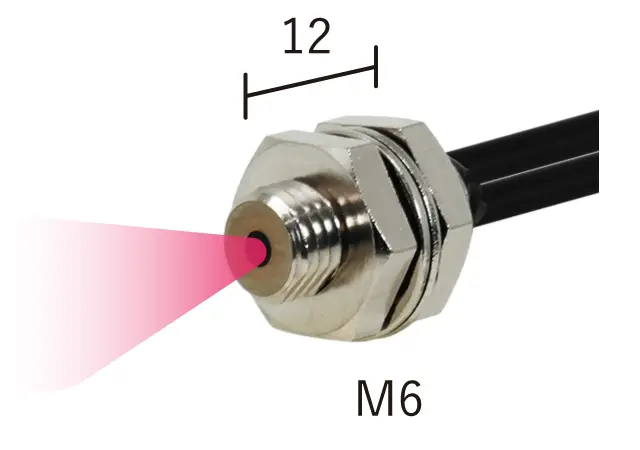

M6	NF-DR01	-	トップビュー	2m フリーカット	R4	-40 ～＋70

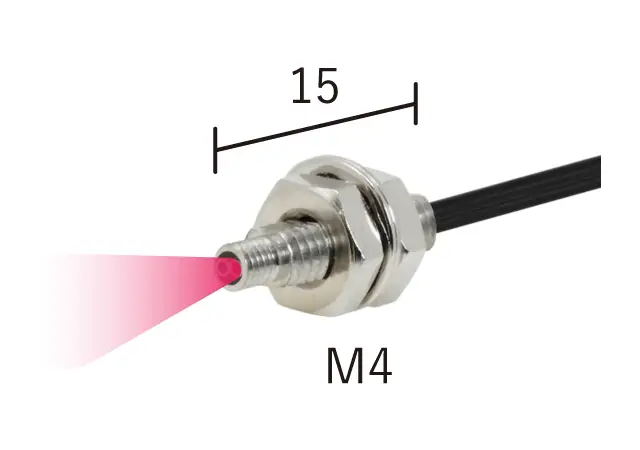

M4	NF-DR06	-	トップビュー	2m フリーカット	R5	-40 ～＋70
M3	NF-DR02	-	トップビュー	1m フリーカット	R4	-40 ～＋70

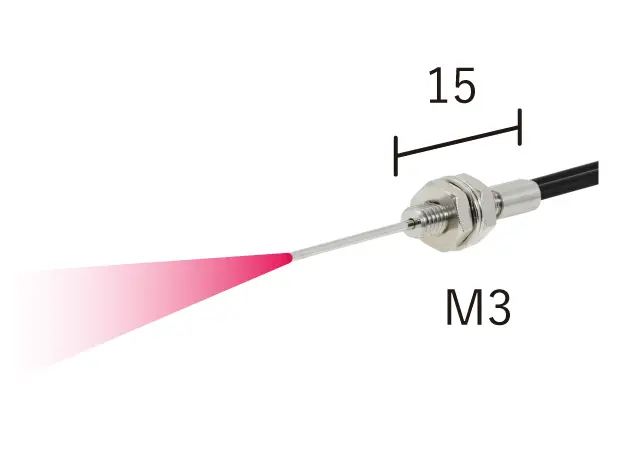

M3 極細スリーブ	NF-DT02	ø0.82mm 15mm長	トップビュー	0.5m フリーカット	R5	-40 ～＋70

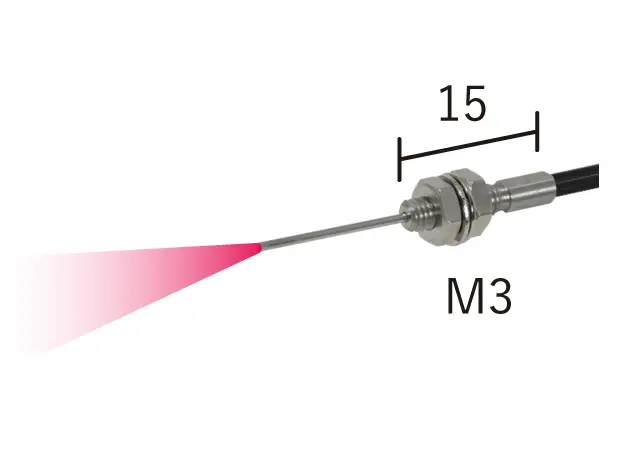

M3 同軸極細スリーブ	NF-DT04	ø0.82mm 15mm長	トップビュー	0.5m	R5	-40 ～＋70
ø3	NF-DR03	-	トップビュー	2m フリーカット	R4	-40 ～＋70
ø3 極細スリーブ	NF-DR05	ø0.82mm 5mm長	トップビュー	0.5m	R5	-40 ～＋70
ø1.5	NF-DR04	-	トップビュー	1m	R4	-40 ～＋70
