| 種 類 | 型 式 | 先端形状 [mm] |
スリーブ | 光軸方向 | 光軸径 [mm] |
ファイバ長 | 最小 曲げ 半径 [mm] |
使用周囲温度 [℃] |
保護 等級 |
|---|---|---|---|---|---|---|---|---|---|
| M4 レンズ 装着可 |

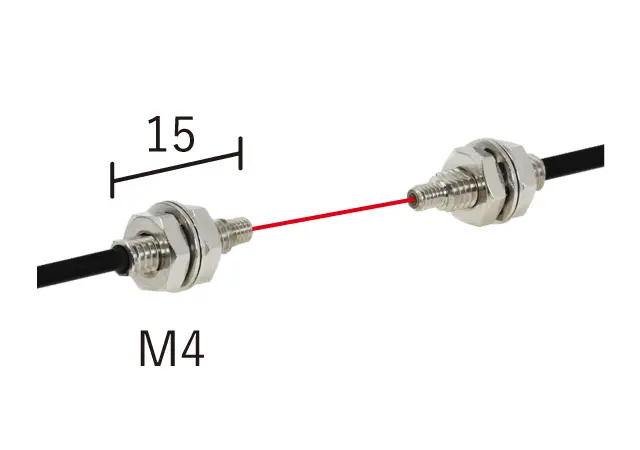

NF-TH01 |  |
- | トップビュー | ø1.0 | 2m フリーカット |
R25 | -40 ～ ＋100※1 | - |

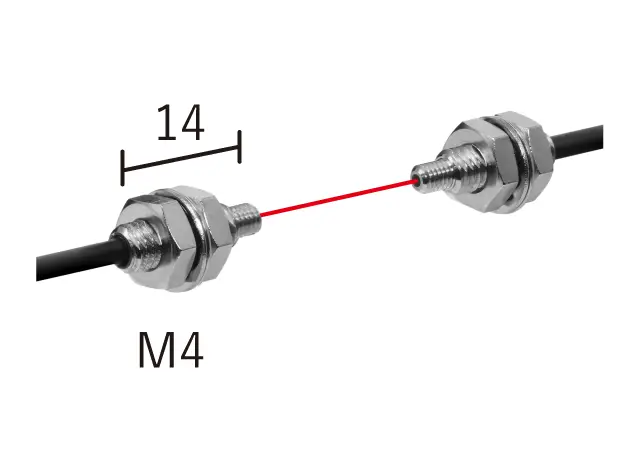

| NF-TM4-H10 |  |
- | トップビュー | ø1.0 | 2m フリーカット |
R2 | -40 ～ ＋100 連続使用時 -40 ～ +90 |
- | |

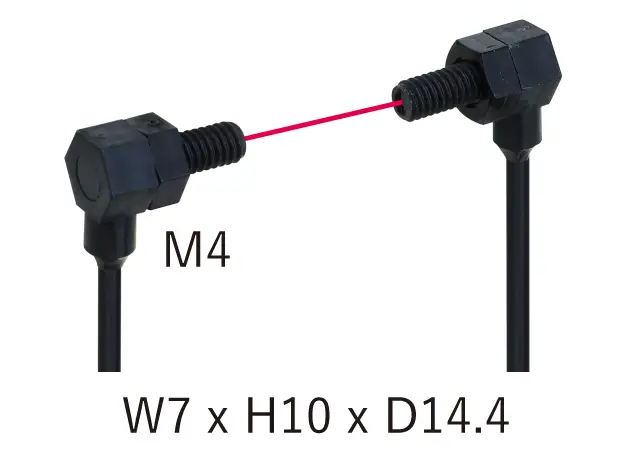

| M4 ナット型 |
NF25-TH |  |
- | サイドビュー | ø1.0 | 2m フリーカット |
R25 | -40 ～ ＋105 | - |

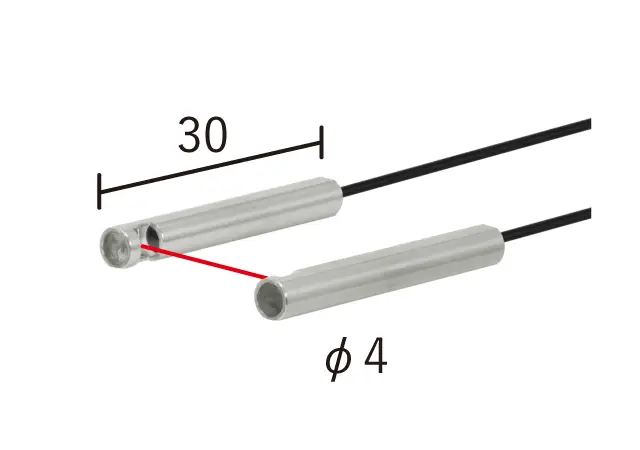

| ø4 | NF-TS22M |  |
- | サイドビュー | ø0.5 | 2m フリーカット |
R15 | -40 ～ ＋105 | - |
| M4 レンズ 装着可 |

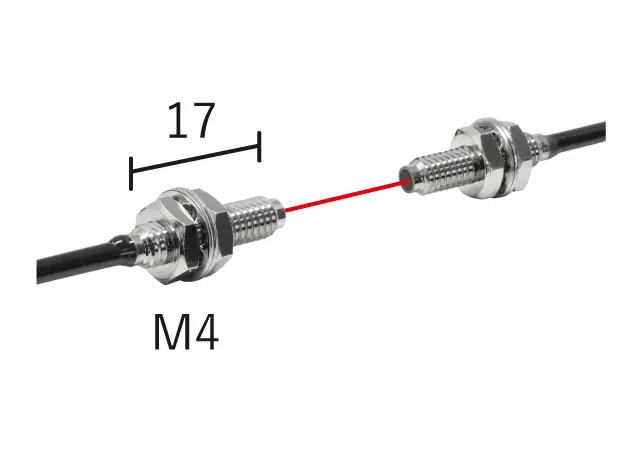

NF-TM4-H15 |  |
- | トップビュー | ø1.5 | 2m フリーカット |
R35 | -40 ～ ＋150 連続使用時 -40 ～ +130 |
IP67 |

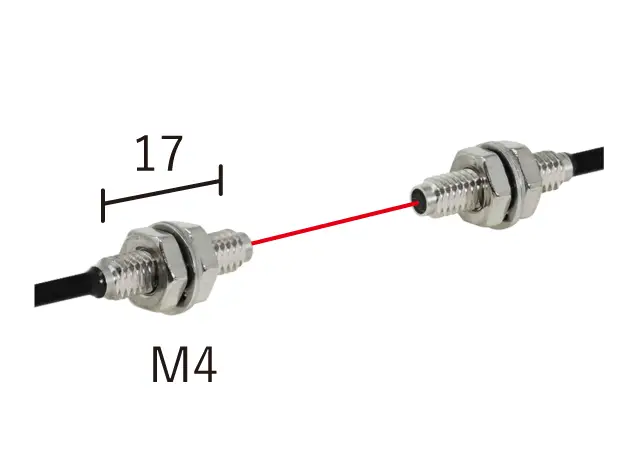

| M4 | NF-TH02 |  |
- | トップビュー | ø1.5 | 2m フリーカット |
R35 | -40 ～ ＋180※2 | - |
| M4 レンズ 装着可 |

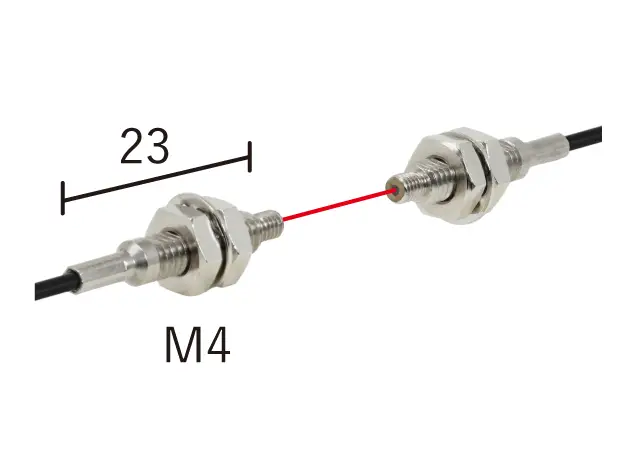

NF-TH10 |  |
- | トップビュー | ø0.8 | 1m | R10 | -60 ～ ＋200 | - |
| M4 ジョイントタイプ レンズ装着可 |

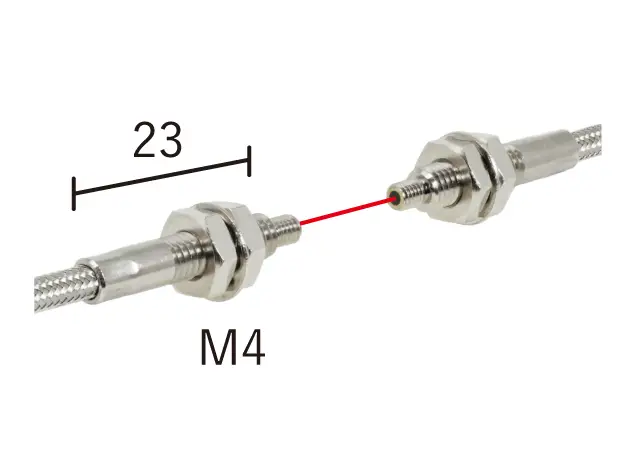

NF-TH12 |  |
- | トップビュー | ø1.0 | 耐熱側 0.2m 常温側 2m フリーカット※3 |
耐熱側 R18 常温側 R25 |
耐熱側
-60～+200℃
常温側 -40～+70℃ |
- |
| M4 ジョイントタイプ |

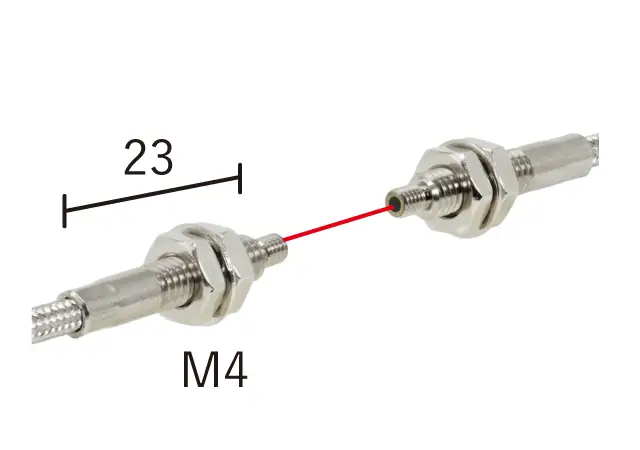

NF-TH13 |  |
- | トップビュー | ø1.0 | 耐熱側 0.3m 常温側 2m フリーカット※3 |
耐熱側 R18 常温側 R25 |
耐熱側
-60～+200℃
常温側 -40～+70℃ |
- |

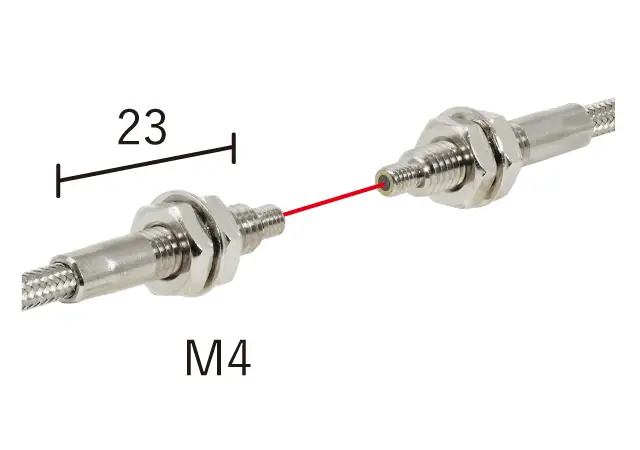

| NF-TH14 |  |
- | トップビュー | ø1.0 | 耐熱側 0.5m 常温側 2m フリーカット※3 |
耐熱側 R18 常温側 R25 |
耐熱側
-60～+200℃
常温側 -40～+70℃ |
- | |
| ø4 ジョイントタイプ |

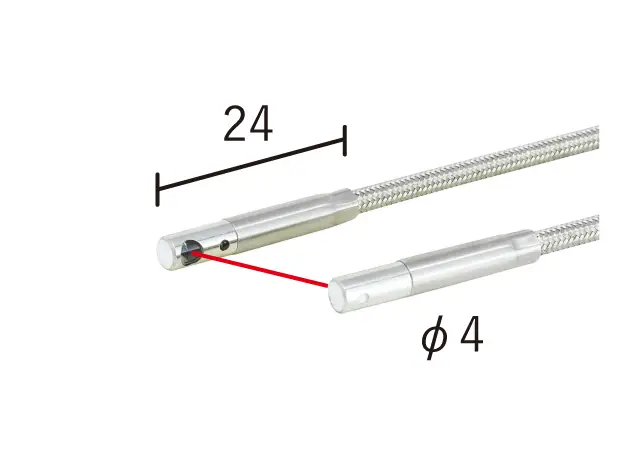

NF-TH15 |  |
- | サイドビュー | ø1.0 | 耐熱側 0.5m 常温側 2m フリーカット※3 |
耐熱側 R18 常温側 R25 |
耐熱側
-60～+200℃
常温側 -40～+70℃ |
- |

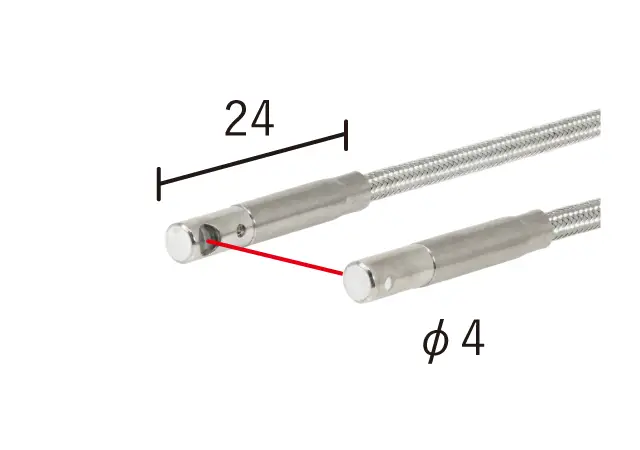

| NF-TH16 |  |
- | サイドビュー | ø1.0 | 耐熱側 0.8m 常温側 2m フリーカット※3 |
耐熱側 R18 常温側 R25 |
耐熱側
-60～+200℃
常温側 -40～+70℃ |
- | |

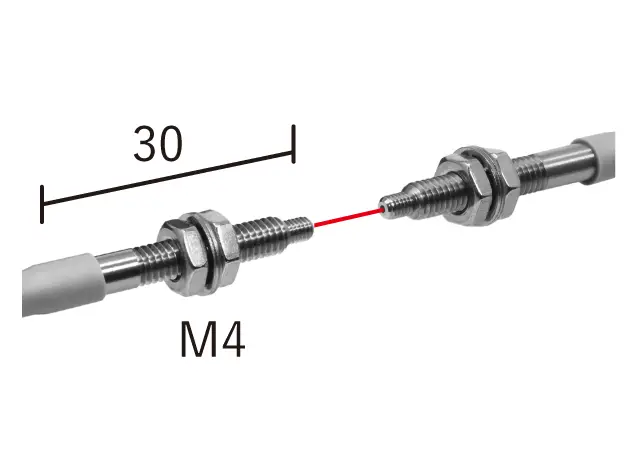

| M4 レンズ 装着可 |
NF-TM4-H20※4 |  |
- | トップビュー | ø0.7 | 2m | R10 | -40 ～ ＋200 | IP67 |

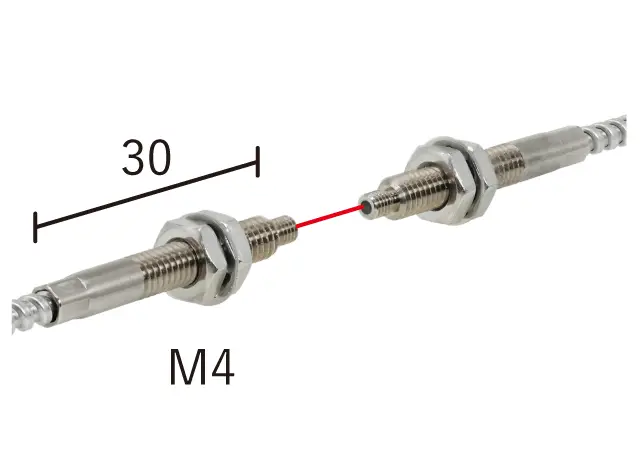

| NF-TH08 |  |
- | トップビュー | ø1.2 | 2m | R25 | -30 ～ +350※5 または -60 ～ +200※5 |
- | |
| M4 | NF-TH09 |  |
ø2.1mm 60mm長 |
トップビュー | ø1.2 | 2m | ファイバ R25 スリーブ R10 |
-30 ～ +350※5 または -60 ～ +200※5 |
- |
| M4 レンズ 装着可 |

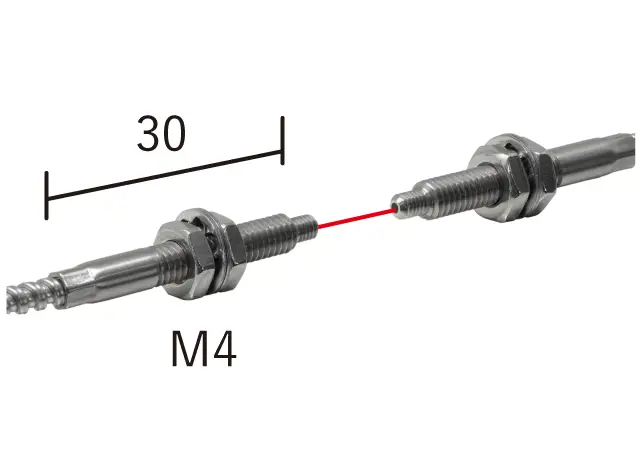

NF-TM4-H35※4 |  |
- | トップビュー | ø1.0 | 2m | R25 | -60 ～ ＋350 | IP67 |
●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
●光軸径は、概算値です。
※1. 2,000時間連続使用後、光量保持率90%以上
※2. 1,000時間連続使用後、光量保持率85%以上
※3. 常温側のみ
※4. 製品の仕様上、ファイバアンプD4RFシリーズのファイバサインはご利用いただけません。
※5. どちらかの使用周囲温度でご使用ください。
| 種 類 | 型 式 | 先端形状 [mm] |
スリーブ | 光軸方向 | ファイバ長 | 最小 曲げ半径 [mm] |
使用周囲温度 [℃] |
|---|---|---|---|---|---|---|---|

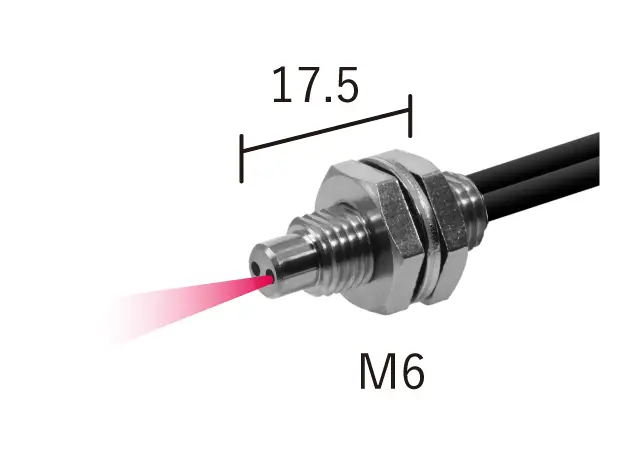

| M6 | NF-DM6-H10 |  |
- | トップビュー | 2m フリーカット |
R2 | -40 ～ ＋100 連続使用時 -40 ～ +90 |

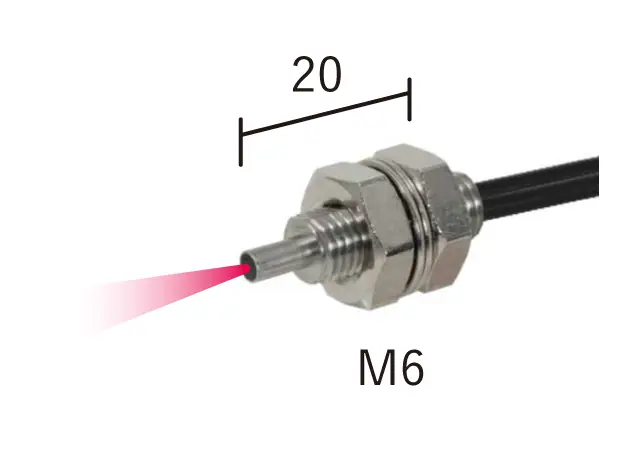

| NF-DH02 |  |
- | トップビュー | 2m フリーカット |
R25 | 40 ～ ＋105※6 | |
| M6 ナット型 |

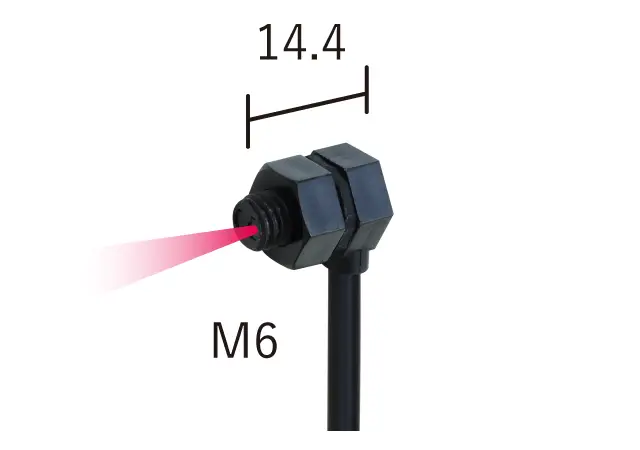

NF25-DH |  |
- | サイドビュー | 2m フリーカット |
R25 | -40 ～ ＋105 |

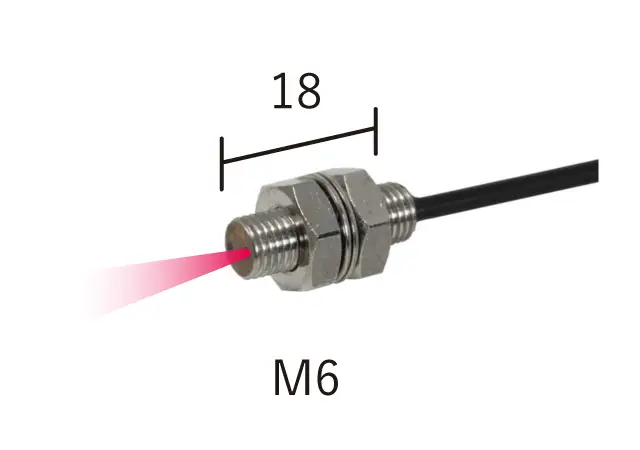

| M6 | FD-3SD1 （100） |
 |
- | トップビュー | 2m フリーカット |
R25 | -40 ～ ＋105 |

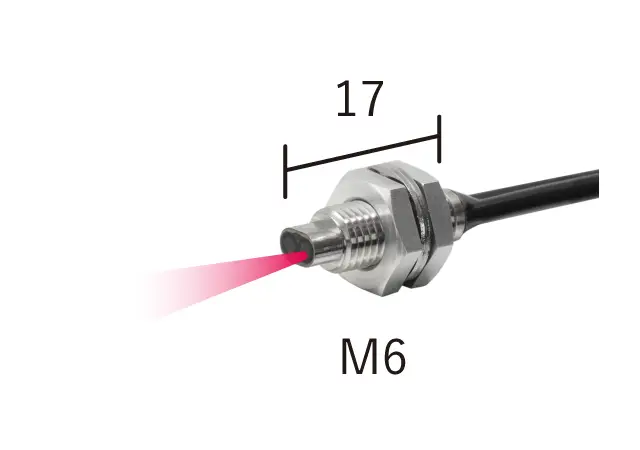

| NF-DM6-H15 |  |
- | トップビュー | 2m フリーカット |
R35 | -40 ～ ＋150 連続使用時 -40 ～ +130 |
|

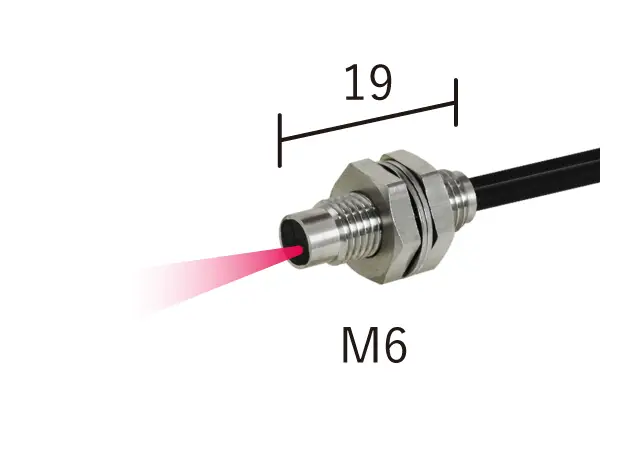

| NF-DH01 |  |
- | トップビュー | 2m フリーカット |
R35 | -40 ～ ＋180※6 | |

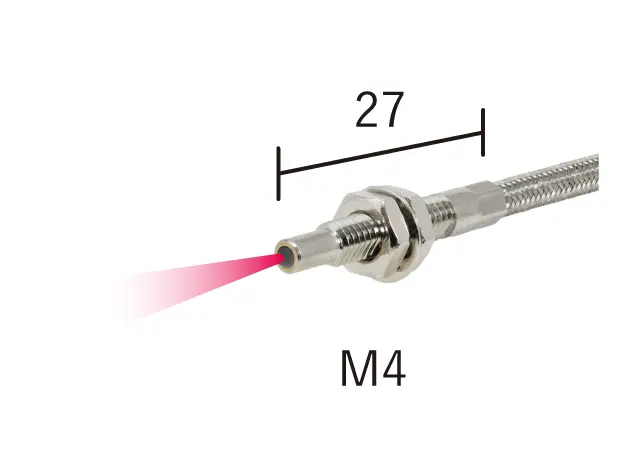

| M4 同軸 メタルジャケット |
NF-DH07 |  |
- | トップビュー | 1m | R25 | -60 ～ ＋200 |

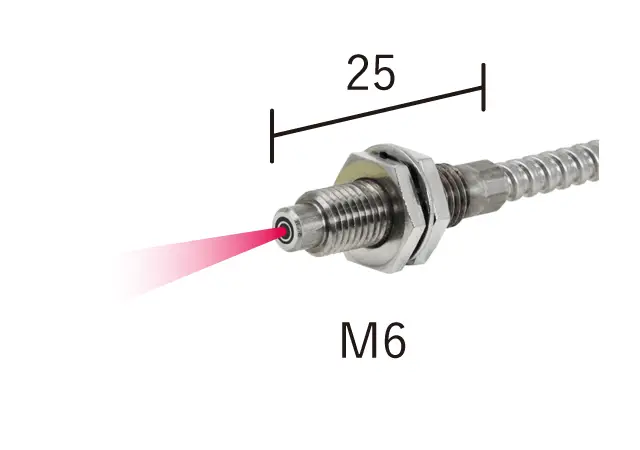

| M6 同軸 |
NF-DH03 |  |
- | トップビュー | 2m | R25 | -30 ～ +350※7 または -60 ～ +200※7 |
| M4 | NF-DH05 |  |
ø2.1mm 90mm長 |
トップビュー | 1.0m | ファイバ R25 スリーブ R10 |
-30 ～ +350※7 または -60 ～ +200※7 |
| M6 | NF-DH04 |  |
ø2.8mm 60mm長 |
トップビュー | 2m | ファイバ R25 スリーブ R10 |
-30 ～ +350※7 または -60 ～ +200※7 |
●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
※6. 1,000時間連続使用後、光量保持率85%以上
※7. どちらかの使用周囲温度でご使用ください。
| 種 類 | 型 式 | 先端形状 [mm] |
光軸方向 | ファイバ長 | 最小 曲げ半径 [mm] |
使用周囲温度 [℃] |
|---|---|---|---|---|---|---|

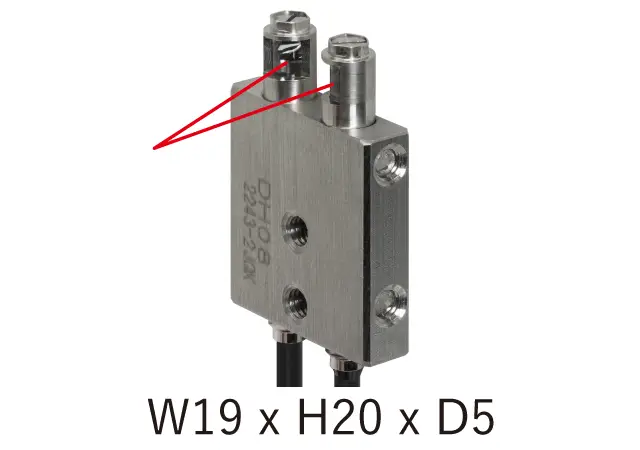

| フラット ガラス基板 検出 着座確認 |
NF-DH08 |  |
フラットビュー | 2m フリーカット |
R25 | -60 ～ ＋180※8 |
●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
※8. 1,000時間連続使用後、光量保持率85%以上
