デジタルファイバアンプ
D4RF/D4IFシリーズ

使いやすさを極めた
デジタルファイバアンプ

  • 見やすい有機ELディスプレイ
  • 一目で確認できるファイバサイン
  • 視認性抜群の大型表示LED搭載
  • IO-Link対応でスマート工場化に貢献

  • 機種追加

    近距離・⾼精度タイプ追加
    赤外光源タイプ追加
prd

入出力回路図

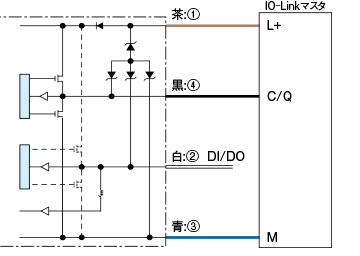

単独型（IO-Linkデバイス）
【1出力+1入力/出力切替タイプ】※
(D4RF-T/D4RF-TC4/D4RF-T-Y/D4IF-T/D4IF-TC4)
IO-Linkモード

※NPN設定時でIO-Linkに接続する場合、当社IO-LinkマスタURシリーズまたはシンクタイプ対応のIO-Linkマスタをご使用ください。

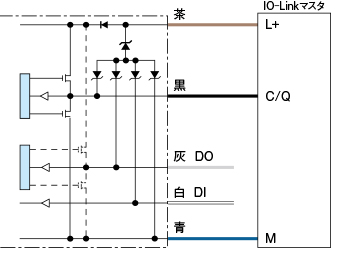

【2出力+1入力タイプ】※
(D4RF-TD/D4RF-TD-Y)
IO-Linkモード

※NPN設定時でIO-Linkに接続する場合、当社IO-LinkマスタURシリーズまたはシンクタイプ対応のIO-Linkマスタをご使用ください。

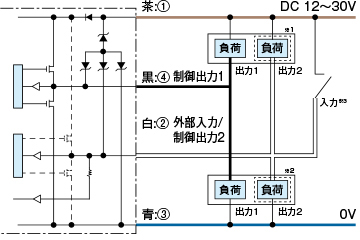

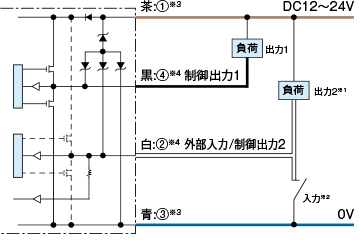

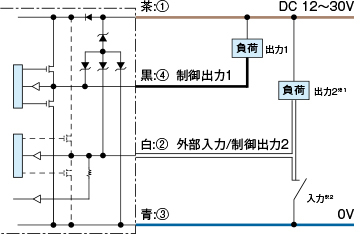

【1出力+1入力/出力切替タイプ】 (D4RF-T/D4RF-TC4/D4RF-T-Y/D4IF-T/D4IF-TC4)
SIOモード（スタンダードI/Oモード）
NPN設定時

※1. 制御出力2として使用時
※2. 外部入力として使用時

コネクタ式
SIOモード（スタンダードI/Oモード）
Push-pull /PNP設定時

※1. 入出力形式をプッシュプル/NPNに設定し負荷をNPN接続時
※2. 入出力形式をプッシュプル/PNPに設定し負荷をPNP接続時
※3. 外部入力として使用時

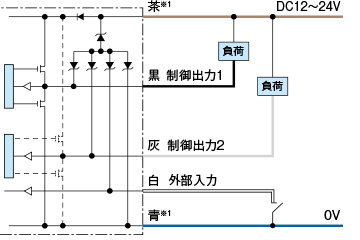

【2出力+1入力タイプ】 (D4RF-TD/D4RF-TD-Y)
SIOモード（スタンダードI/Oモード）
NPN設定時

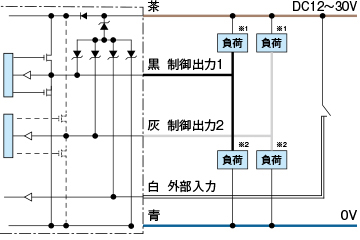

SIOモード（スタンダードI/Oモード）
プッシュプル/PNP設定時

※1.入出力形式をプッシュプル/NPNに設定し負荷をNPN接続時
※2.入出力形式をプッシュプル/PNPに設定し負荷をPNP接続時

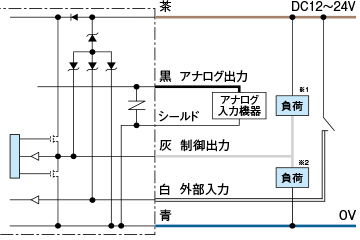

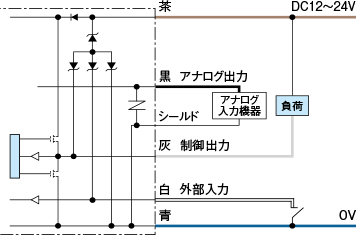

アナログ出力型
D4RF-TA/D4RF-TA-Y
NPN設定時
プッシュプル/PNP設定時

※1：入出力形式をプッシュプルに設定し負荷をNPN接続時
※2：入出力形式をプッシュプル/PNPに設定し負荷をPNP接続時


連結型

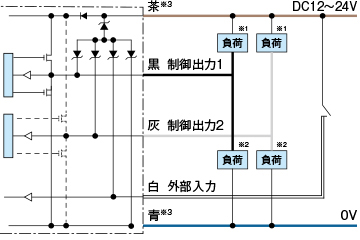

【1出力+1入力/出力切替タイプ、入出力線非装備タイプ】
（D4RF-TM/D4RF-TS/D4RF-TMC4/D4RF-TSC4/D4RF-MC4）
NPN設定時

※1. 制御出力2として使用時
※2. 外部入力として使用時
※3. 子機には、電源線（茶①、青③）は装備されません。
※4. 入出力線非装備タイプには、入出力線（白②、黒④）は装備されません。

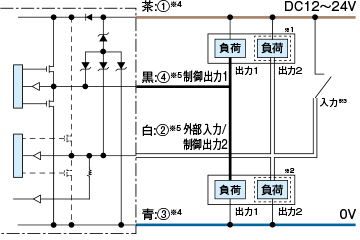

プッシュプル/PNP設定時

※1. 入出力形式をプッシュプル/NPNに設定し負荷をNPN接続時
※2. 入出力形式をプッシュプル/PNPに設定し負荷をPNP接続時
※3. 外部入力として使用時
※4. 子機には、電源線（茶①、青③）は装備されません。
※5. 入出力線非装備タイプには、入出力線（白②、黒④）は装備されません。


【2出力+1入力タイプ】（D4RF-TDM/D4RF-TDM-Y/D4RF-TDS/D4RF-TDS-Y）
NPN設定時

※1.子機には、電源線（茶、青）は装備されません。

プッシュプル/PNP設定時

※1.入出力形式をプッシュプル/NPNに設定し負荷をNPN接続時
※2.入出力形式をプッシュプル/PNPに設定し負荷をPNP接続時
※3.子機には、電源線（茶、青）は装備されません。　


コネクタ式
接続について

■ ①から④は、コネクタのピンNo.に相当します。
■ 使用しないリード線は個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。

注意事項

■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
■ 電源投入時（約300ms）の過渡状態でのご使用は避けてください。

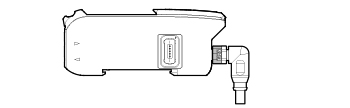

■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図の通り下向きとなります。回転はできませんのでご注意下さい。


外形寸法図

単位：mm

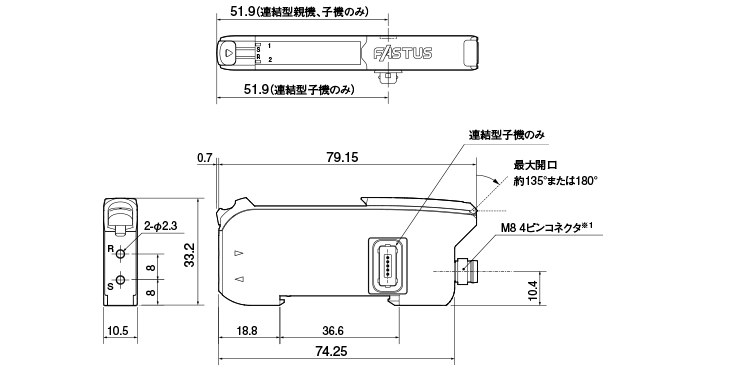

単独型/連結型ディスプレイ・操作ボタン搭載タイプ
(D4RF-TD/-TD-Y/-T/-T-Y/-TA/-TA-Y/-TDM/-TDM-Y/-TM/-TDS/-TDS-Y/-TS/-TC4/-TMC4/-TSC4/-TM-0/-TS-0/D4IF-T/D4IF-TC4)
本　体
コネクタ式

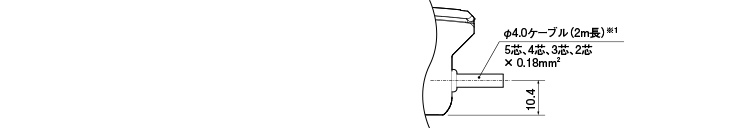

コード式

※1　D4RF-TM-0とD4RF-TS-0には、コネクタやケーブルは装備されません。

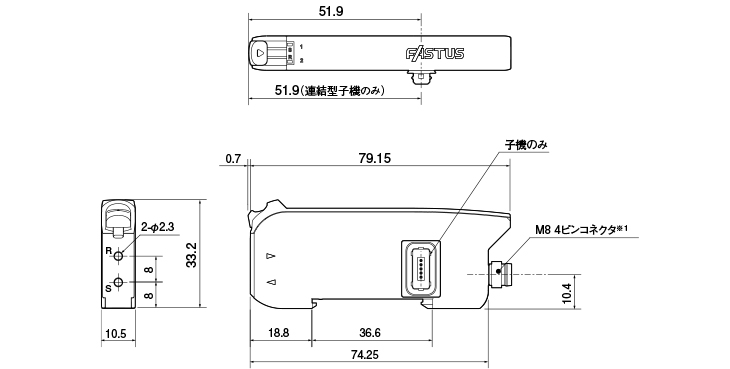

連結型ディスプレイ・操作ボタン非搭載タイプ
(D4RF-MC4/D4RF-S)
本　体
コネクタ式

※2　D4RF-Sには、コネクタやケーブルは装備されません。


取付金具
BEF-WLL180（製品に付属）

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
