デジタルファイバアンプ
D4RFシリーズ

使いやすさを極めた
デジタルファイバアンプ

  • 見やすい有機ELディスプレイ
  • 一目で確認できるファイバサイン
  • 視認性抜群の大型表示LED搭載
  • IO-Link対応でスマート工場化に貢献
  • 機種追加

    近距離・⾼精度タイプ追加

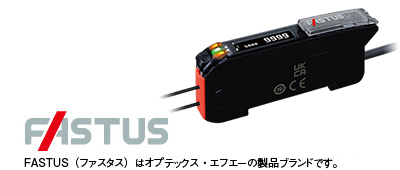

prd
機種追加近距離・⾼精度タイプ (D4RF-TD-Y / D4RF-TA-Y / D4RF-TDM-Y / D4RF-TDS-Y)
 クリーンな環境下で、微小物体を検出
 微小な光量変化を検出

● 光量変化の小さい微小物を検出

● 近距離の微小物を検出

 アプリケーション
電子部品の通過確認
電子部品の通過確認

適切な光量のため遮光でき安定した有無検出ができる。

ネジ・微小部品の落下確認
ネジ・微小部品の落下確認

適切な光量のため遮光でき安定した有無検出ができる。

フィルム・シートの蛇行確認
フィルム・シートの蛇行確認

適切な光量のためフィルムで遮光できエッジが確認ができる。


機種追加アナログ出力タイプ (D4RF-TA)

ご使用のアナログ機器に合わせて選べます。 ●電流出力:4-20mA ●電圧出力:1-5Vもしくは0-10V

 アプリケーション

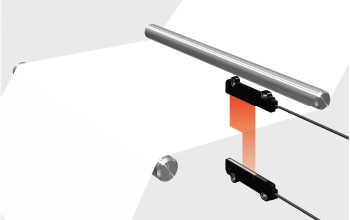

フィルム蛇行検出
蛇行幅に応じたアナログ値を出力できるので、蛇行を簡単に制御することが可能です。 スクリーンファイバユニットNF-TS40を使用しています。
NF-TS40なら幅40mmのスクリーン状の光で蛇行を検出することが可能です。
 便利な機能
アナログ出力スパン調整機能
アナログの出力範囲を任意に設定することが可能です。

【設定例】
受光量200~800の間で4-20mAを出力させる場合


ディスプレイに設定した値
(4mA→200、20mA→800)
を表示します。

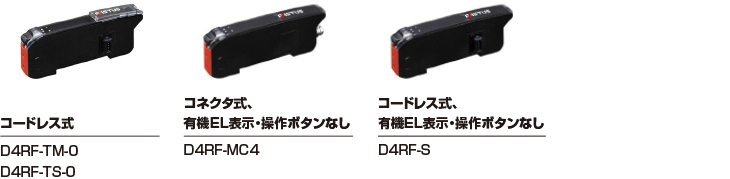

機種追加通信ユニット接続用連結タイプ

連結でIO-Linkで使用したい場合や干渉防止機能を使用したい場合にお選びください。

ネットワーク接続(UC2-IOL)を利用してD4RFを使用される際に、選べます。
●電源、出力線なしで、コードレス。 ●有機EL無しで、省エネ。

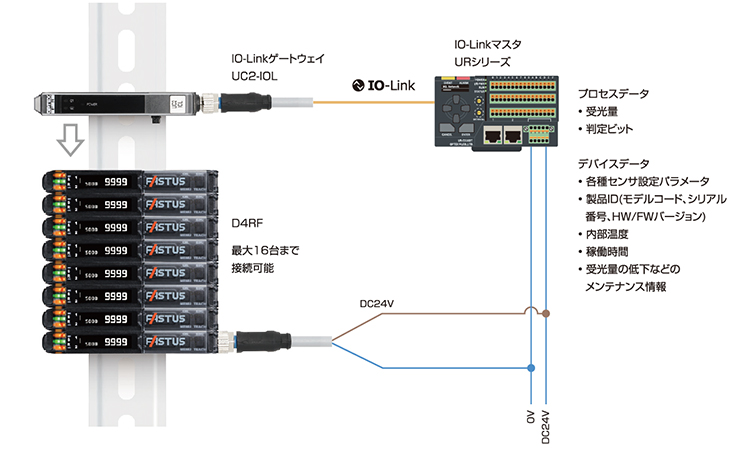

 IO-Linkゲートウェイ(UC2-IOL)経由で上位PLCに接続
・ 最大16台まで接続可能
・ 出力、ステータス情報を通信
省配線:ゲートウェイに連結するだけ。コードレス式も用意。
 (ただし4台以上接続の場合、左端のセンサに電源供給必要)
低消費電流:表示部(有機ELディスプレイ)なしも用意
