デジタルファイバアンプ
D4RF/D4IFシリーズ

使いやすさを極めた
デジタルファイバアンプ

  • 見やすい有機ELディスプレイ
  • 一目で確認できるファイバサイン
  • 視認性抜群の大型表示LED搭載
  • IO-Link対応でスマート工場化に貢献

  • 機種追加

    近距離・⾼精度タイプ追加
    赤外光源タイプ追加
prd

入出力回路図

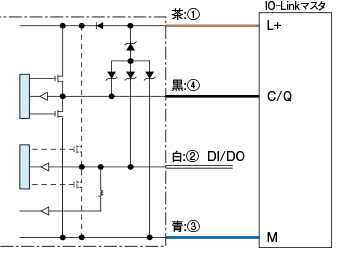

単独型（IO-Linkデバイス）

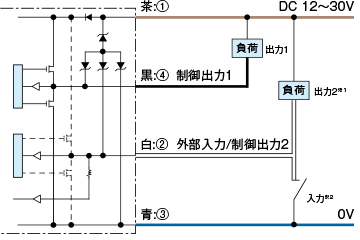

【1出力+1入力/出力切替タイプ】
(D4RF-T/D4RF-TC4/D4IF-T/D4IF-TC4)
M8コネクタピン配置図

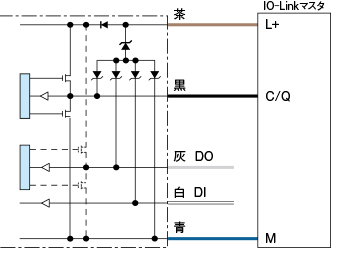

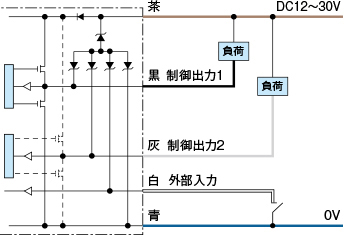

【2出力+1入力タイプ】
(D4RF-TD/D4RF-TD-Y)

【1出力+1入力/出力切替タイプ】 (D4RF-T/D4RF-TC4/D4IF-T/D4IF-TC4)

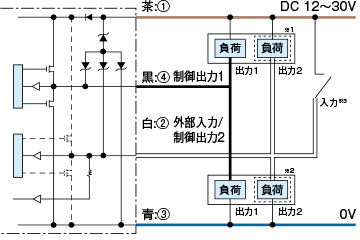

SIOモード（スタンダードI/Oモード）
NPN設定時
M8コネクタピン配置図
SIOモード（スタンダードI/Oモード）
Push-pull /PNP設定時

【2出力+1入力タイプ】 (D4RF-TD/D4RF-TD-Y)

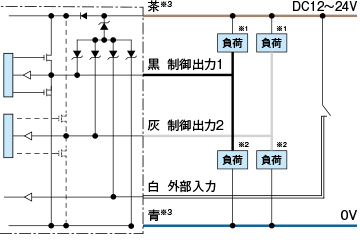

SIOモード（スタンダードI/Oモード） NPN設定時
SIOモード（スタンダードI/Oモード）
Push-pull /PNP設定時

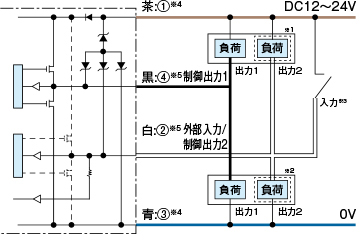

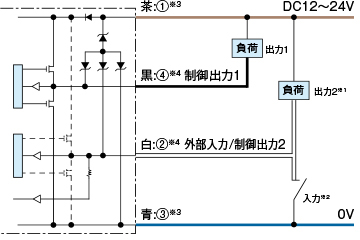

連結型
【1出力+1入力/出力切替タイプ、入出力線非装備タイプ】
（D4RF-TM/D4RF-TS/D4RF-TMC4/D4RF-TSC4/D4RF-MC4/D4RF-S）
NPN設定時
M8コネクタピン配置図
Push-pull /PNP設定時

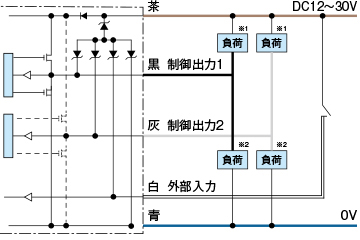

【2出力+1入力タイプ】（D4RF-TDM/D4RF-TDM-Y/D4RF-TDS/D4RF-TDS-Y）
NPN設定時
Push-pull /PNP設定時

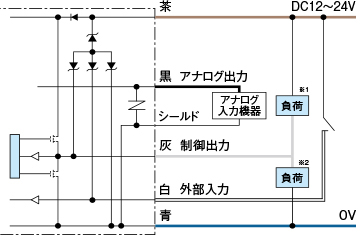

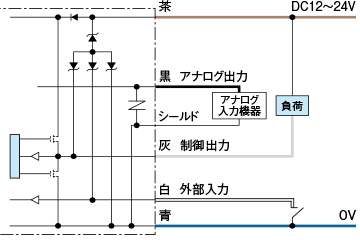

アナログ出力型（D4RF-TA/D4RF-TA-Y）
NPN設定時
Push-pull /PNP設定時

※1 入出力形式をPush-pullに設定し負荷をNPN接続時
※2 入出力形式をPush-pull/PNPに設定し負荷をPNP接続時
※3 子機には、電源線（茶①、青③）は装備されません。
※4 入出力線非装備タイプには、入出力線（白②、黒④）は装備されません。

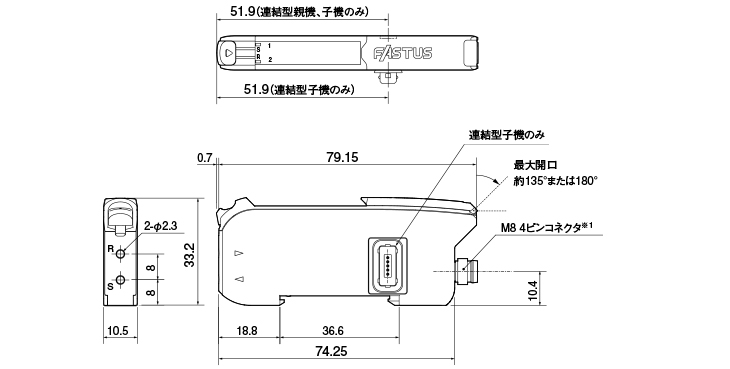

外形寸法図

単位：mm

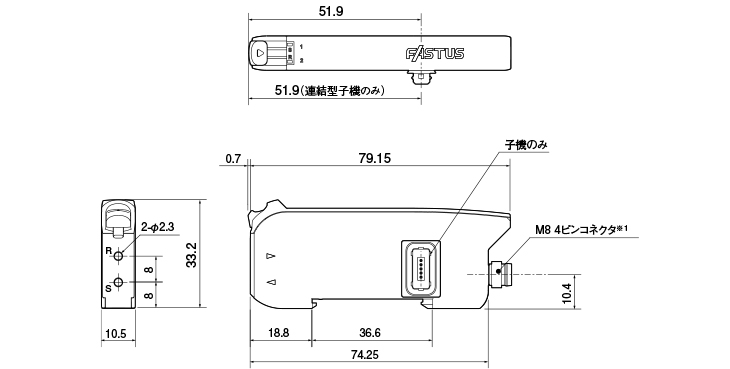

単独型/連結型ディスプレイ・操作ボタン搭載タイプ
(D4RF-TD/-TD-Y/-T/-TA/-TA-Y/-TDM/-TDM-Y/-TM/-TDS/-TDS-Y/-TS/-TC4/-TMC4/-TSC4/-TM-0/-TS-0/D4IF-T/D4IF-TC4)
本　体

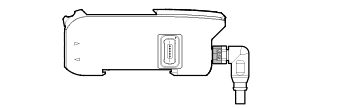

コネクタ式

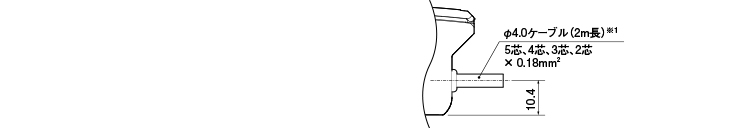

コード式

※1　D4RF-TM-0とD4RF-TS-0には、コネクタやケーブルは装備されません。


連結型ディスプレイ・操作ボタン非搭載タイプ
(D4RF-MC4/D4RF-S)
本　体
コネクタ式

※2　D4RF-Sには、コネクタやケーブルは装備されません。

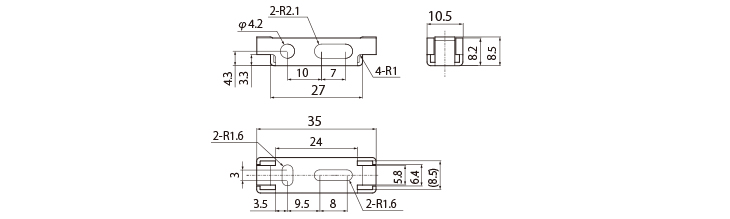

取付金具
BEF-WLL180（製品に付属）

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
