IO-Link対応BGSセンサ
Z4Bシリーズ

ハイパワーでIO-Link対応
狭窄LEDタイプのBGS!

  • IO-Link対応:IO-Linkマスタとの接続により、
    フィールドネットワークに接続可能
  • ハイパワー狭窄LED光源
  • 外乱光に対する耐性向上

出力回路図

NPN出力タイプ
PNP出力タイプ

IO-LINKモード
コネクタ式

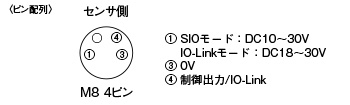

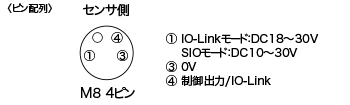

  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。
  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位:mm


本体

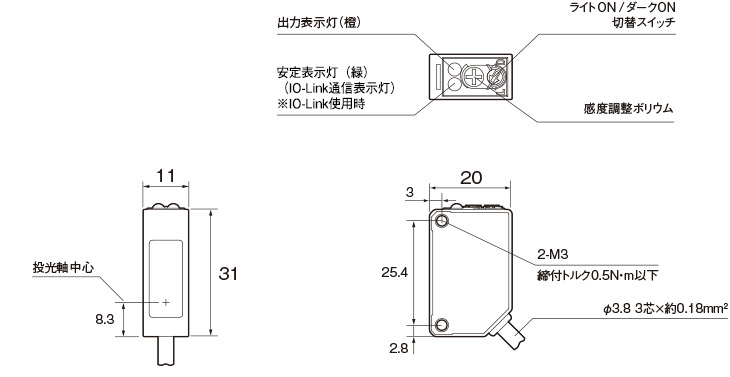

コード式

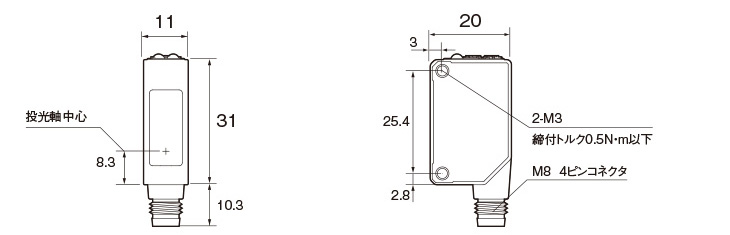

コネクタ式

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L

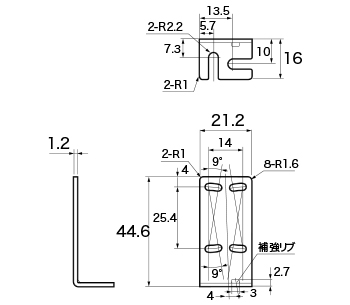

取付金具
BEF-W100-B(オプション)
BEF-W100-A(オプション)

BEF-W100-C(オプション)

保護金具
LK-S01
LK-S02
