BGSセンサ(距離設定型)
WT24シリーズ

ヘビーデューティ仕様の
フリー電源BGSセンサ

  • 屋外カバーや防塵カバー、水冷式冷却板等のオプションも充実
  • フリー電源型とDC電源型
  • ケーブル引出口は下方向と背面方向に回転可能

接続図

フリー電源型(リレー)
  • 接続について
  • ■ ①から⑤は、端子台No.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し てください。
  • センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の 原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

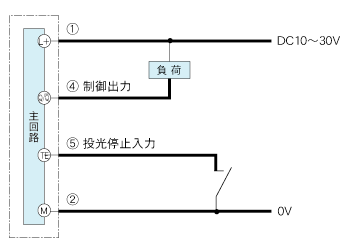

DC電源型(NPN出力タイプ)
  • 接続について
  • ■ ①から⑤は、端子台No.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

注意:
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位:mm


センサ本体

取付金具

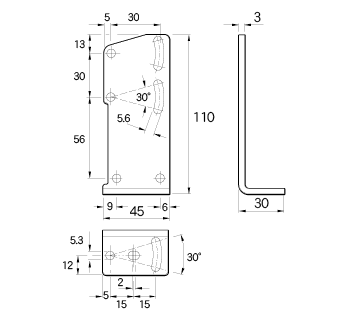

■ BEF-WK-W24

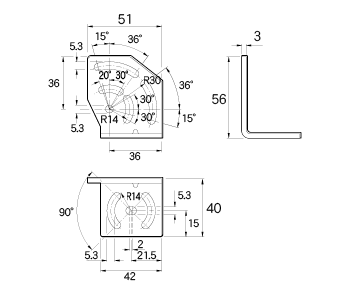

■ BEF-WG-W24

屋外カバー

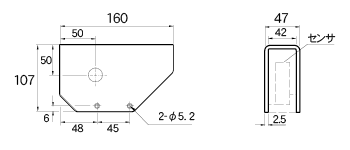

■ OBW-KHS-M01

防塵カバー

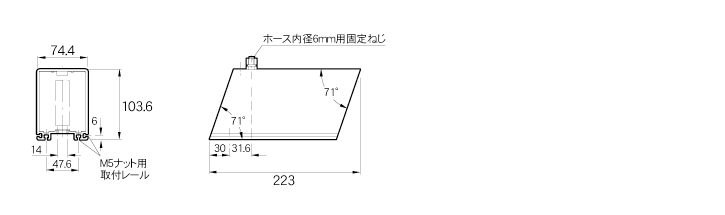

■ OBS-W24

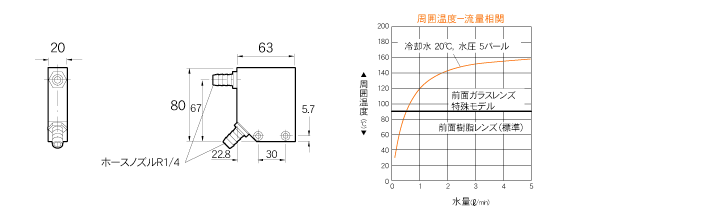

水冷式冷却板
■ BEF-KP-W24
