フリー電源BGSセンサ
BGS-Vシリーズ

<生産終了機種>  >>代替機種

デュアルレンズが長距離検出を実現!

  • 検出距離max.1m
  • 電源を選ばないフリー電源タイプあり

入出力回路図

NPN出力タイプ(DC電源型)
PNP出力タイプ(DC電源型)

フリー電源型
DC電源コネクタ式
  • 接続について
  • ■ 白色リード線を非接続または+Vに接続するとライトONモード、0Vに接続するとダークONモードになります(NPNの場合)。非接続でご使用の場合は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

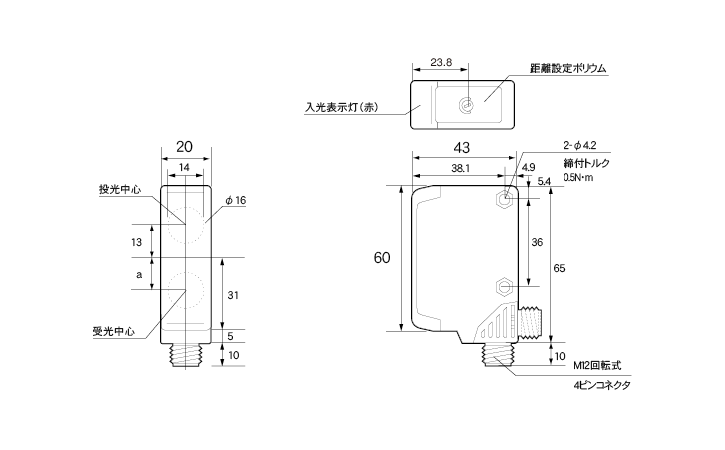

外形寸法図

本 体
コード式

コネクタ式
  BGS-V30□、BGS-V50□ BGS-V80□
a 13 13.6

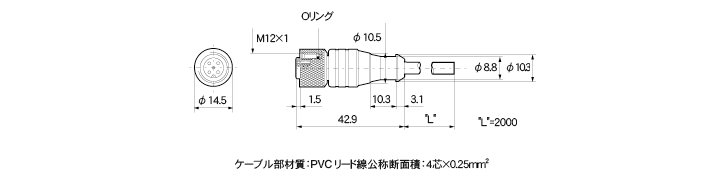

コネクタケーブル
DOL-1204-G02M

外形寸法図

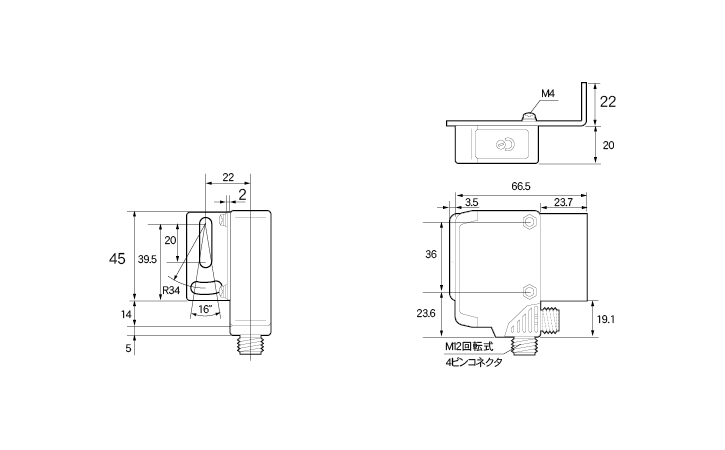

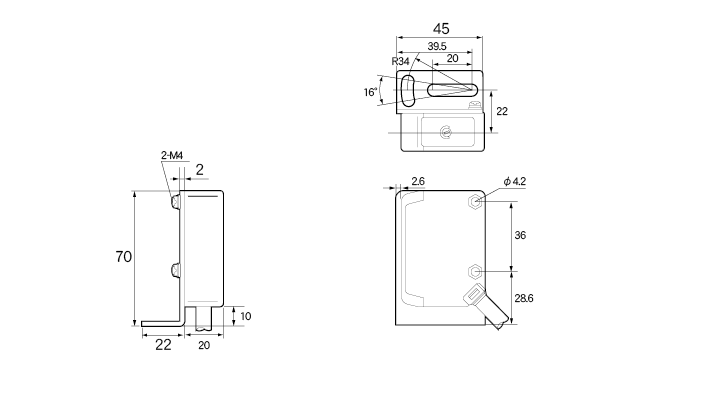

取付金具装着図
コード式

コネクタ式

取付金具(付属)
BEF-W250
