樹脂充填BGSセンサ
BGS-3J/-H/-Sシリーズ

＜生産終了機種＞　　>>代替機種

耐水・耐振！
樹脂充填の強靱ボディ

  • 樹脂充填で水がかかっても安心のIP67g
  • φ1.5mm小スポットタイプ（BGS-3Jシリーズ）
  • BGS/FGS機能を切替可能（BGS-H/-Sシリーズ）

出力回路図

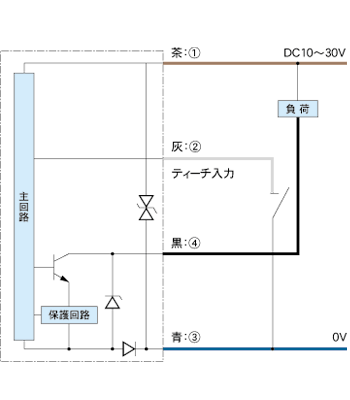

NPN出力タイプ

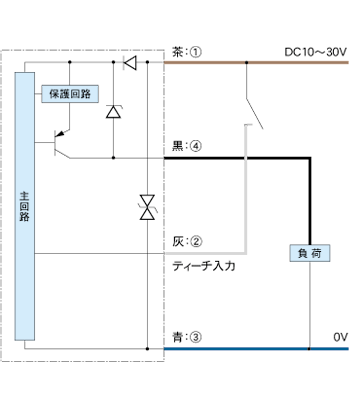

PNP出力タイプ

コネクタ式
  • 接続について
  • ■ ティーチ入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。

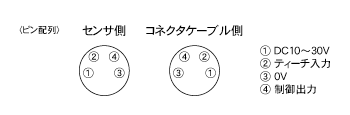

  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

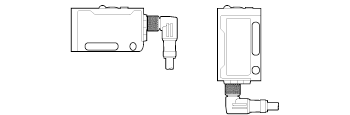

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位：mm


本　体

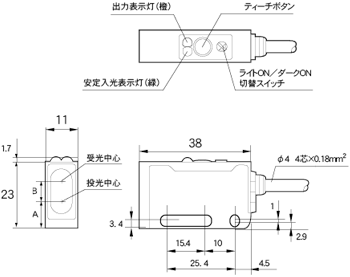

ヘッドオン型コード式
光　軸 A B
BGS-H15□ 9.1 7.7
BGS-3JH05□ 9.25 6.9

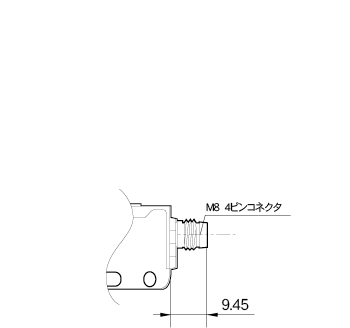

ヘッドオン型コネクタ式

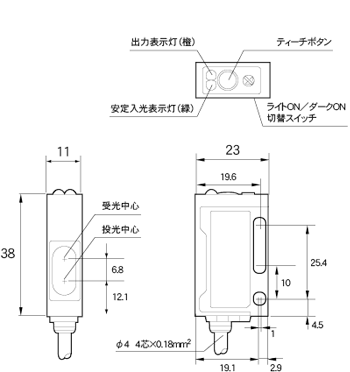

サイドオン型コード式
光　軸 A B
BGS-H15□ 11.5 7.7
BGS-3JH05□ 11.7 6.9

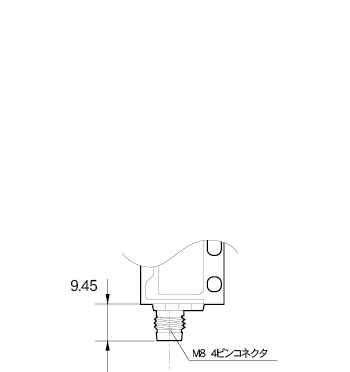

サイドオン型コネクタ式

（単位：mm）

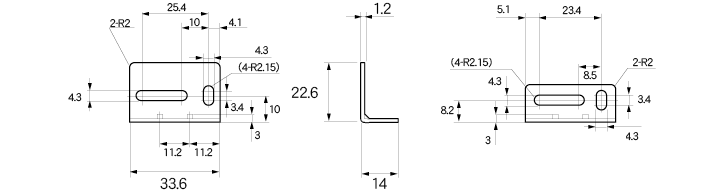

取付金具（付属）
BEF-W160

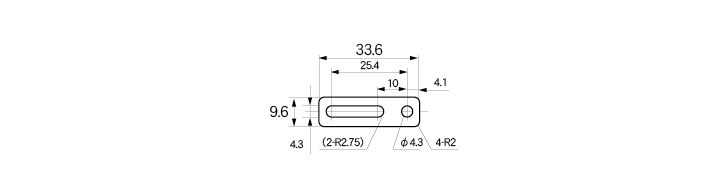

ナットプレート
BEF-W160に付属
t=1.2mm

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
