アンプ内蔵センサ フリー電源・コードタイプ
V2シリーズ リニューアルタイプ

V2シリーズがハイスペックに
リニューアル

  • クラス最長  検出距離70m(透過型)
  • 光源に赤色LEDを採用し、長距離でも光軸調整が容易
  • フリー電源タイプとDC電源タイプ

入出力回路図

NPN出力タイプ(DC電源型)
透過型投光器

フリー電源タイプ
コネクタ式
  • 接続について
  • ■ 使用しないリード線は切断し、個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。

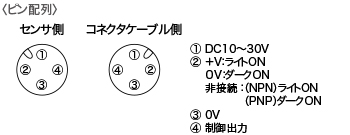

    ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
    ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
    ■ 電源投入時(約150ms)の過渡状態でのご使用は避けてください。

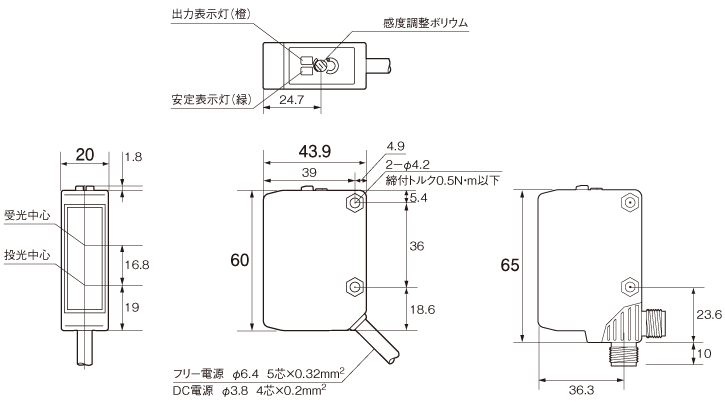

外形寸法図

単位:mm


本 体
透過型
  • コード式
  • コネクタ式

回帰反射型
  • コード式
  • コネクタ式

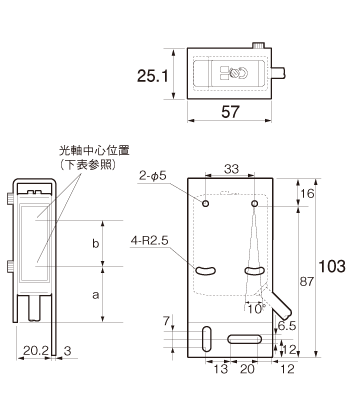

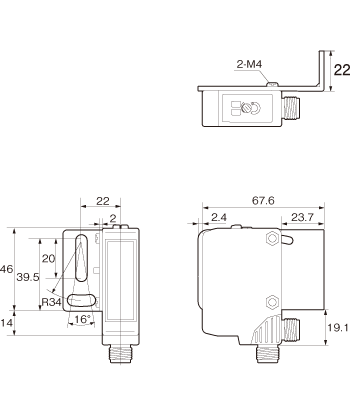

取付金具装着図
コード式
コネクタ式

保護金具(オプション)
LV2-S01
LV2-S02

V2T-7000 V2R-1200
a ー(30.4mm) 30.4mm
b 16.8mm 16.8mm
取付金具
BEF-W250(製品に付属)

反射ミラー
V-61:標準型反射ミラー(回帰反射型に付属)
V-42:小型反射ミラー(オプション)

コネクタケーブル(オプション)
YF2A14-020VB3XLEAX
YF8U14
