アンプ内蔵センサ 樹脂充填タイプ
Jシリーズ

耐水・耐振樹脂充填の強靱ボディ

  • 耐水・耐油性で100時間テスト合格
  • JIS規格をはるかに上回る耐振性も実現
  • 取付穴ピッチ：10～25.4mm

出力回路図

NPN出力タイプ
PNP出力タイプ

透過型投光器
コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地し てください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。
  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

    • 外形寸法図

    単位：mm

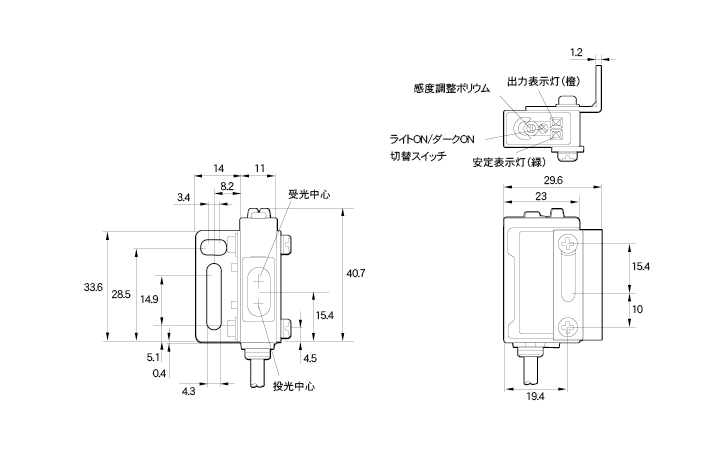

    本　体
    ヘッドオン

    コネクタ式


    本　体
    サイドオン

    コネクタ式

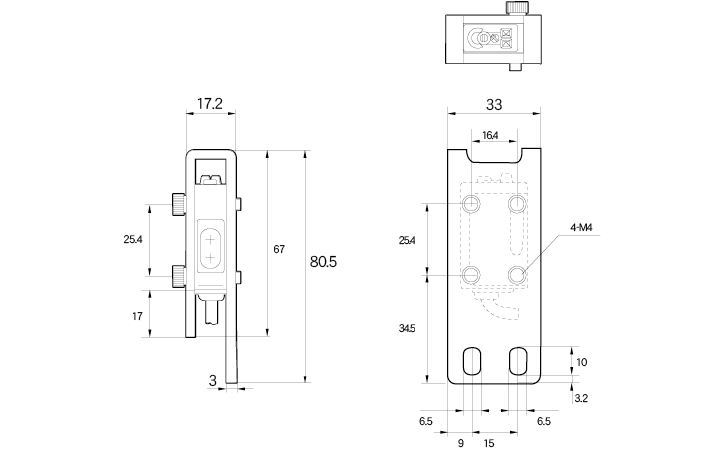

    取付金具装着図
    ヘッドオン

    取付金具装着図
    サイドオン

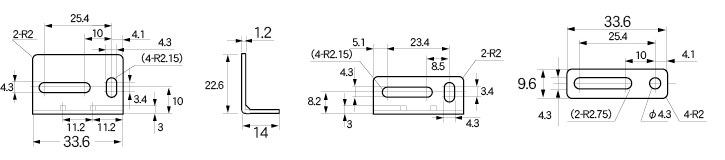

    取付金具（付属）
    • BEF-W160
    • ナットプレート
      BEF-W160に付属
      t=1.2mm

    コネクタケーブル（オプション）
    M84CN-2S、M84CN-5S、M84CN-10S
    M84CN-□S
    M84CN-2L、M84CN-5L、M84CN-10L
    M84CN-□L

    反射ミラー
    V-61：標準型反射ミラー（回帰反射型に付属）
    V-42：小型反射ミラー（オプション）

    P45A：超小型反射ミラー（オプション）

    スリット
    BL-160-SK：スリット（オプション）
    シール 寸法 × 装着 最小検出物体 最大検出距離
    スリットa 0.5mm 投・受光器両方 0.4mm 0.8m
    スリットb 1mm 投・受光器両方 0.6mm 2.5m
    スリットc 2mm 投・受光器両方 1.5mm 5m

    ※保護シールをはがし、レンズ面に貼付してください。

    保護金具（オプション）
    LJ-H01（ヘッドオン用）

    LJ-H02（ヘッドオン用）

    LJ-S01（サイドオン用）

    LJ-S02（サイドオン用）
