大型バックライト照明
OPSM-Eシリーズ

大型・均一発光照明

  • 大型ワークの均一照射に最適な穴あきタイプを追加
  • 大型バックライトを低価格で実現
  • パワーLEDにより高出力の拡散光照射を実現
  • 特殊光学設計により、少ないLED数でも均一性を向上

外形寸法図

単位:mm


標準タイプ
OPSM-E200X200_2
OPSM-E200X200_2

OPSM-E300X200_2
OPSM-E300X200_2

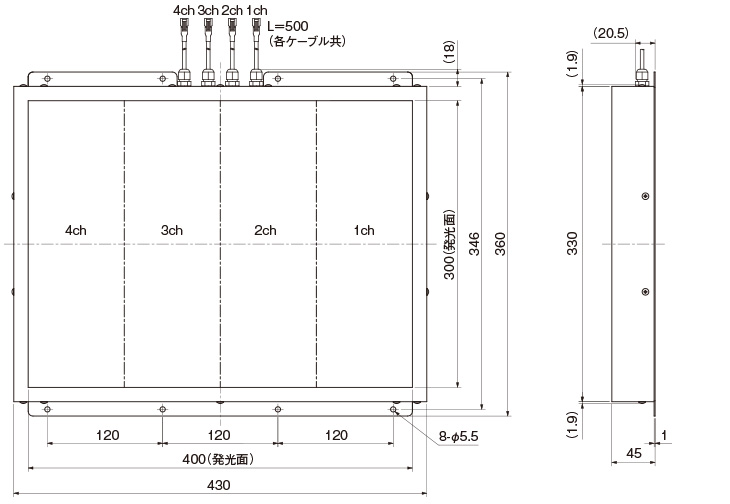

OPSM-E400X300_2
OPSM-E400X300_2

穴あきタイプ
OPSM-E200X200_-24VCOD45
OPSM-E200X200_-24VCOD65

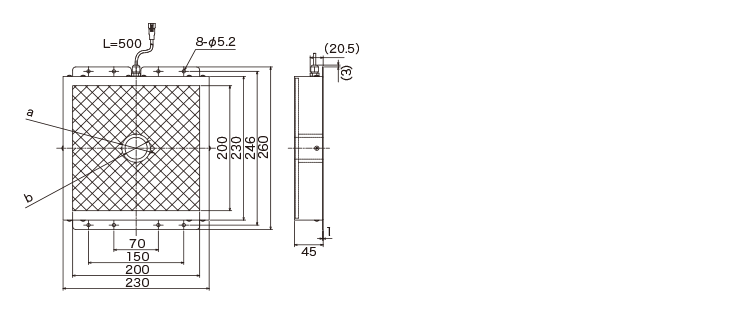

OPSM-E200X200_-24VCOD45/-24VCOD65

OPSM-E300X300_-24VCOD45
OPSM-E300X300_-24VCOD65

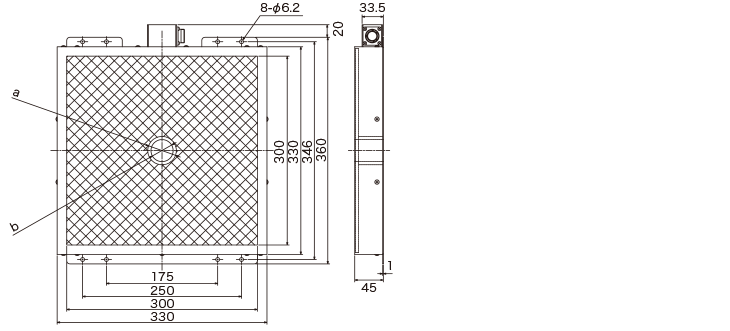

OPSM-E300X300_-24VCOD45/-24VCOD65


型 式 a
( 無発光径)
b
(穴径)
OPSM-E____COD45 φ45 φ35
OPSM-E____COD65 φ65 φ55

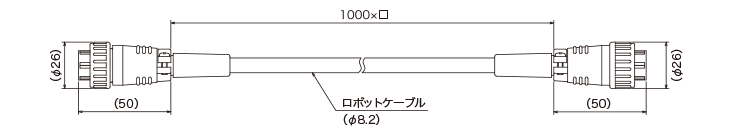

24V用延長ケーブル(OPSM-E専用メタルコネクタ)
OP-CBMA1-_
OP-CBMA1-_
