センシングドーム照明
OPDシリーズ

光沢や凸凹の影響を抑えた
撮像が可能

  • ド ーム照明+同軸照明接続ブラケットを追加
  • 高均一な拡散光を照射
  • のぞき穴径変更の特注に対応

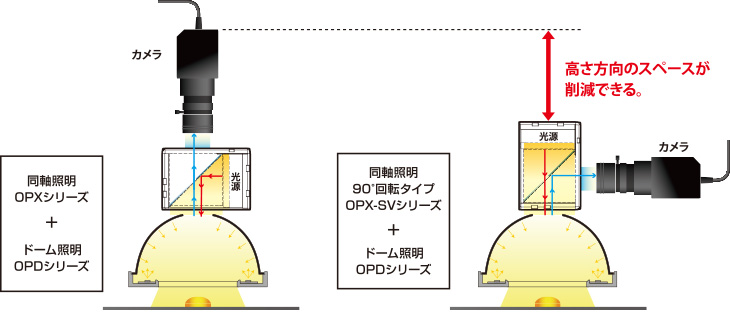

ドーム照明+同軸照明 接続ブラケット

ドーム照明OPDと同軸照明OPX/OPX-SVを組み合わせて使える
専用ブラケットをラインアップ。
・ 光沢ワークの欠陥、不良検出
・ 金属製品の表面検査
・ ドームと同軸での波長切替(2波長での検査)

等に威力を発揮します。
型式・価格はこちら



■ アプリケーション事例 ①

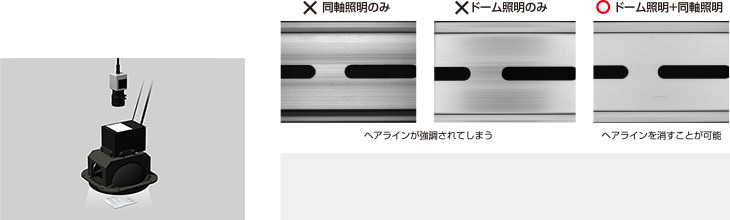

ヘアラインのある金属上のキズ検査
平坦な金属ワークの場合であれば同軸照明を使用し、キズ部分を黒く、キズの無い部分を白く撮像可能ですが、ヘアラインが強調されてしまいます。
このような場合、同軸照明にドーム照明を追加することでヘアラインの影響が抑えられ、キズを検出可能です。
■ アプリケーション事例 ②

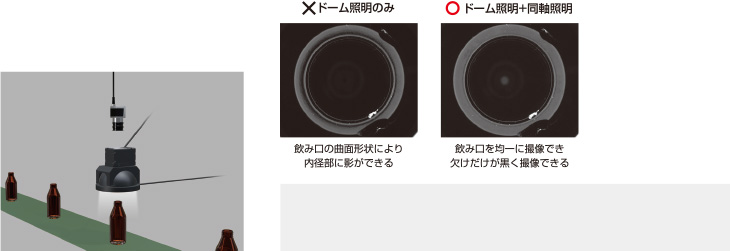

ビンの飲み口欠け検査
ドーム照明を使うと曲面形状のワークも均一に照射できますが、中心付近はドーム照明の覗き穴の映り込みにより影ができてしまいます。このような場合、同軸照明を組み合わせることで、中心付近も均一に照射することができ、飲み口の外側だけでなく内側の欠けもきれいに撮像することができます。

ドーム照明だけを使った撮像例

ドーム照明だけを使った撮像例

同軸照明だけを使った撮像例

同軸照明だけを使った撮像例

ドーム照明と同軸照明を同時に使った撮像例

ドーム照明と同軸照明を同時に使った撮像例
