長距離レーザ距離測定器
DT80シリーズ

シリーズ最長の測定距離と
最高の測定精度を実現

  • 小型化及びシリーズ最長80mの距離測定を実現
  • シリーズ最高の測定精度±2mmを実現
  • 使いやすいフルカラー液晶ディスプレイ搭載
DT-80シリーズ

接続図

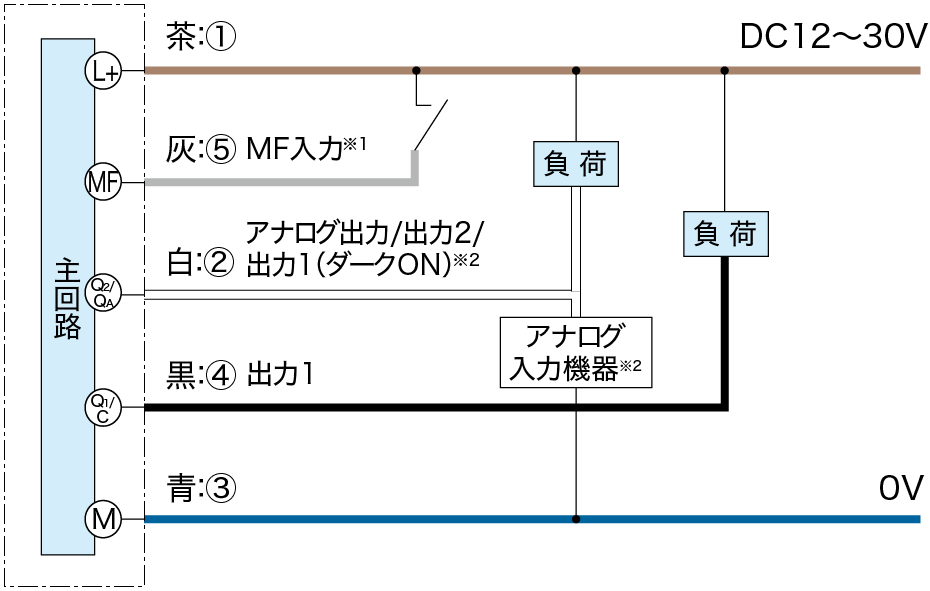

SIOモード：NPN接続時
SIOモード：NPN接続時
  • ※1 灰：⑤は設定により、0Vに接続して使用することも可能です。（初期設定：＋V側）
  • ※2 白：②は設定により、アナログ出力、出力2または出力1（ダークON）を切替可能です。

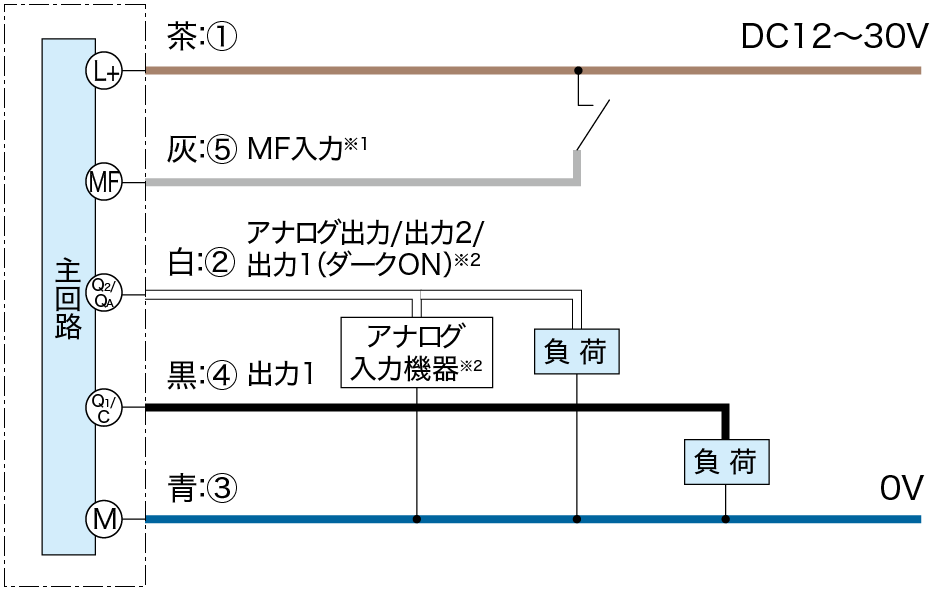

SIOモード：PNP接続時
SIOモード：PNP接続時
  • ※1 灰：⑤は設定により、0Vに接続して使用することも可能です。（初期設定：＋V側）
  • ※2 白：②は設定により、アナログ出力、出力2または出力1（ダークON）を切替可能です。

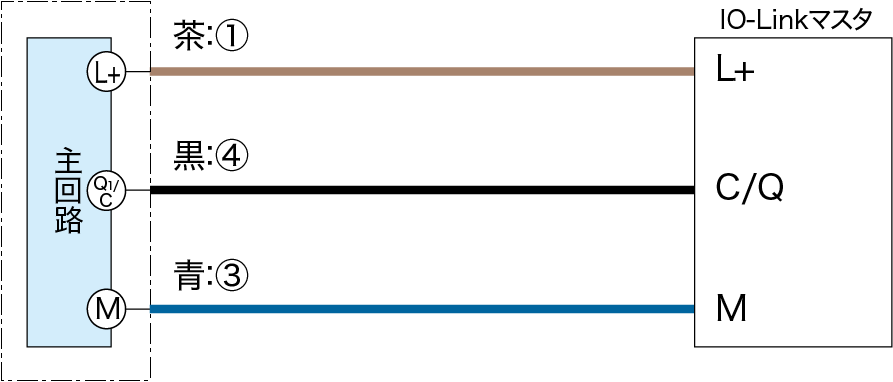

IO-Linkモード
IO-Linkモード

コネクタ式

〈ピン配列〉

センサ側
センサ側
コネクタケーブル側
コネクタケーブル側
  1. ①電源電圧
  2. ②アナログ出力/出力2/出力1（ダークON）
  3. ③０V
  4. ④出力1/C
  5. ⑤MF入力
接続について

①から⑤は、コネクタのピンNo.に相当します。

注意事項
  • ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
  • ■ 電源投入時（約1.1s）の過渡状態でのご使用は避けてください。
  • ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。

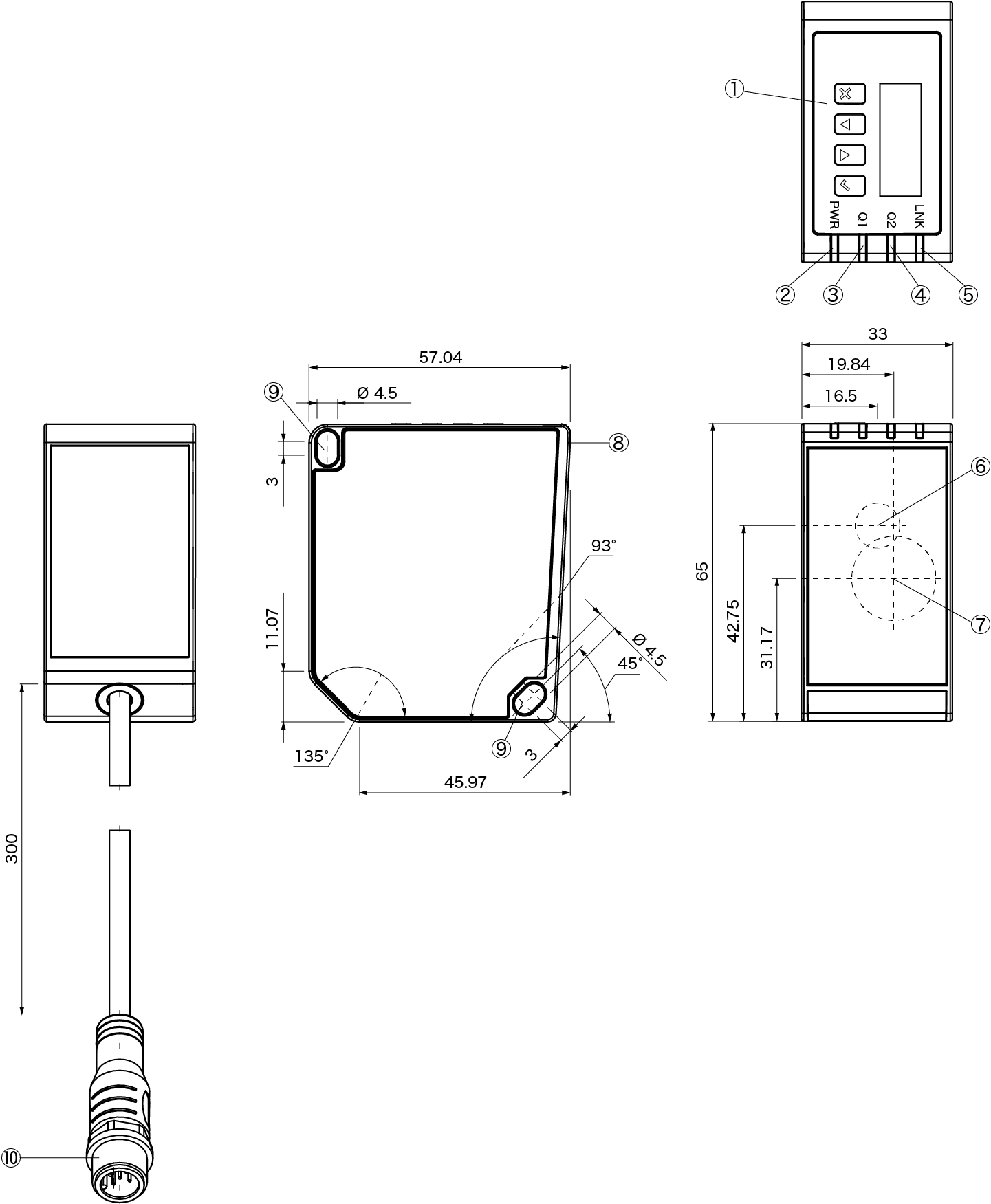

外形寸法図

単位：mm


本体

①液晶ディスプレイと操作ボタン
②電源表示灯（緑/赤）
③出力1表示灯（黄）
④出力2/アナログ出力表示灯（黄）
⑤IO-Link（緑）
⑥投光軸中心
⑦受光軸中心
⑧測定基準面（距離0mmに相当）
⑨Φ4.5取付穴
⑩M12 5ピンコネクタ

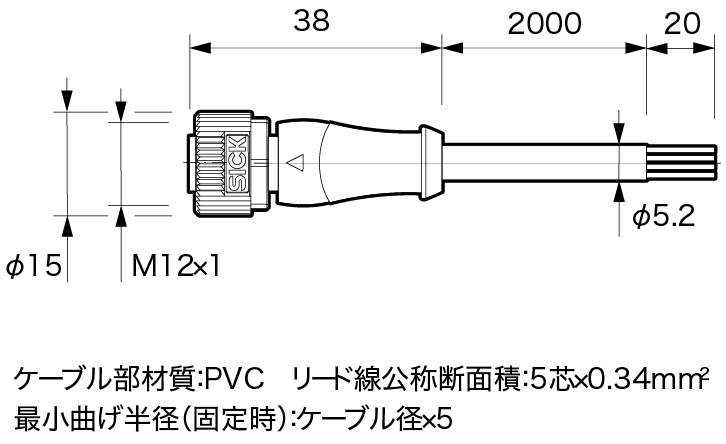

コネクタケーブル
YF2A15-020VB5XLEAX

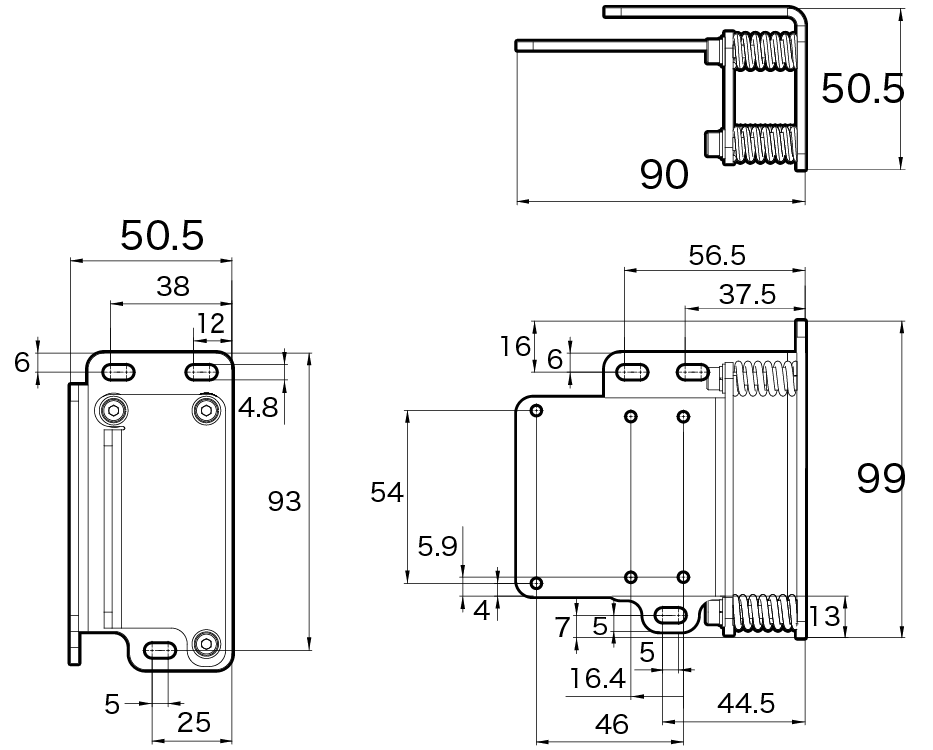

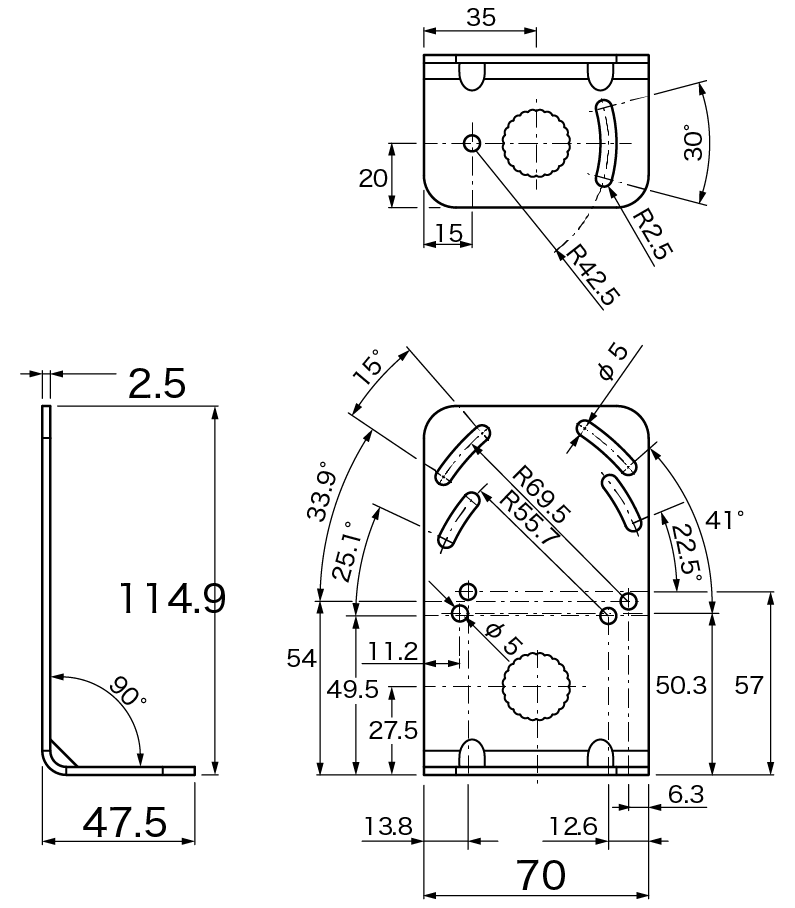

取付金具
BEF-WN-DX50
BEF-AH-DX50

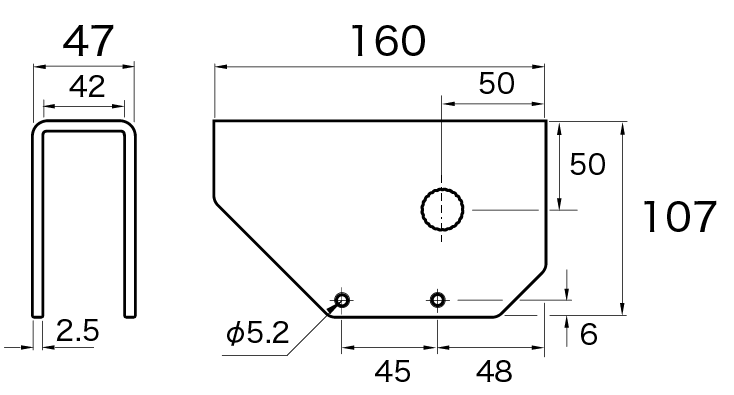

屋外カバー
OBW-KHS-M02
