反射型レーザタイプ
DT50シリーズ

sick_001

ディスプレイ搭載レーザ距離測定器

  • TOFの原理で最大30mまでの距離測定
  • 液晶ディスプレイと操作ボタンでかんたん設定
  • 用途に応じて選べる豊富なオプション
DT50シリーズ

接続図

DT50-N1123, -N1113, -N2123, -N2113
NPN出力タイプ
NPN出力設定時
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約300ms）の過渡状態でのご使用は避けてください。。

DT50-2B215252
NPN接続時
NPN出力設定時
PNP接続時
PNP出力設定時

※アナログ出力として使用する場合。制御出力CH2として使用する場合は、制御出力CH1を参考に同様の接続を行ってください。

注意：
制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。
ご使用される場合は、当社までお問い合わせください。

外形寸法図

単位：mm


本　体

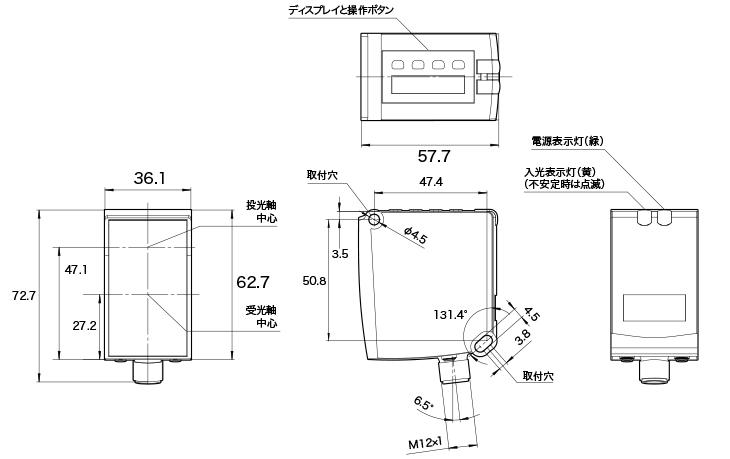

DT50-N1123, -N1113, -N2123, -N2113
DT50-N1123, -N1113, -N2123, -N2113

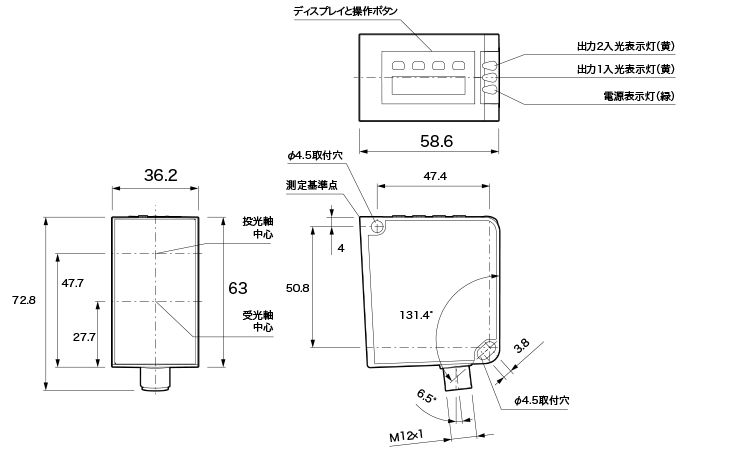

DT50-2B215252
DT50-2B215252

コネクタケーブル（オプション）
YF2A15-020VB5XLEAX
YF2A15

アクセサリ
取付金具
BEF-WN-DX50
BEF-WN-DX50
取付金具（光軸調整可能）
BEF-AH-DX50
BEF-AH-DX50

屋外カバー
OBW-KHS-M02
LPC-DX50

前面レンズ保護カバー
LPC-DX50
LPC-DX50
上面ディスプレイ保護カバー
CONTROL PANEL COVER
CONTROL PANEL COVER

冷却板
BEF-KP-Dx50/DT20
BEF-KP-Dx50/DT20
前面耐熱カバー
FRONT HEAT PROTECTION COVER
FRONT HEAT PROTECTION COVER
