反射型レーザタイプ
DT50シリーズ

sick_001

ディスプレイ搭載レーザ距離測定器

  • TOFの原理で最大30mまでの距離測定
  • 液晶ディスプレイと操作ボタンでかんたん設定
  • 用途に応じて選べる豊富なオプション
DT50シリーズ

種類

種 類 検出距離 光源 出力インターフェイス 型 式
拡散
反射型
ローコストタイプ
赤色レーザ
クラス1
アナログ出力
4~20mA
制御出力×1
DT50-N1123
赤色レーザ
クラス2
DT50-N1113
長距離タイプ
赤色レーザ
クラス1
DT50-N2123
赤色レーザ
クラス2
DT50-N2113
超長距離タイプ
赤色レーザ
クラス2
アナログ出力:
4~20mA/
0~10V
制御出力
DT50-2B215252

●コネクタケーブルは付属しておりません。別途お買い求めください。
●取付金具は付属しておりません。必要に応じてお買い求めください。
※アナログ電圧出力タイプ(0~10V)もご用意できますので、お問い合わせください。
●DT50-2B215252はIO-Linkに対応しております。詳しくはお問合せください。


仕様

種 類 レーザ距離測定器
ローコストタイプ 長距離タイプ
型 式 DT50-N1123 DT50-N1113 DT50-N2123 DT50-N2113
測定範囲 白色紙(反射率90%) 0.2~10m 0.2~10m 0.2~13m 0.2~20m
灰色紙(反射率18%) 0.2~5m 0.2~6.5m 0.2~5.8m 0.2~8.5m
黒色紙(反射率6%) 0.2~2.5m 0.2~4m 0.2~3.4m 0.2~5m
測定確度※1 代表値 ±10mm 代表値 ±7mm
光 源 媒 質 赤色半導体レーザ
波 長 658nm
最大出力 120mW 180mW 120mW 180mW
レーザクラス※2 1 2 1 2
パルス幅 2.5ns 5ns 2.5ns 5ns
スポット径 代表値 15×15mm(距離10mにて)
拡張機能 アベレージング※3 Fast:1回 Slow:4回 Fast:2回 Medium:8回 Slow:32回
MF(マルチファンクション)入力※4 レーザ放射停止または各種ティーチング
初期化 工場出荷状態へのリセット
アナログ出力 電流出力※5 4~20mA 負荷インピーダンス:300Ω以下
分解能 16 bit
出力範囲設定 MenuおよびMF入力により設定 反転可能
制御出力 種 類 NPN トランジスタ電圧出力 Max.100mA/DC30V
応答時間※6(アベレージングによる) Fast:20ms / Slow:30ms Fast:15ms / Medium:30ms / Slow:80ms
距離設定 MenuおよびMF入力により設定 反転可能
応差設定 10~1,000mmで設定可能
出力レート 4ms 2ms
表示灯 電源表示(緑色), 出力表示(黄色)
接続形態 コネクタ式:M12 5ピン
定格 電源電圧 DC10~30V(限界値), リップル(p-p)5V以下
消費電力 2.1W以下
耐ノイズ CE適合
耐環境性 保護等級 IP65
使用周囲温度 -30~+65℃(氷結なきこと)
使用周囲照度 代表値 40,000ℓx
起動時間 250ms以下
ウォームアップ時間 15min.以下
材 質 亜鉛ダイカスト, PMMA
質 量 200g

※1. 白色紙(反射率90%)にて
※2. EN 60825-1
※3. 移動平均
※4. Menuで機能を選択しておくと、印加するパルス幅により各種ティーチングやレーザのON/OFFが可能です。
※5. アナログ電圧出力タイプ(0~10V)もご用意できますので、お問い合わせください。
※6. 検出物体が光軸に対して垂直に進入した場合
注:トランジスタ電圧出力についてはこちら

種 類 レーザ距離測定器
超長距離タイプ
型 式 DT50-2B215252
測定範囲 白色紙(反射率90%) 0.2~30m※1
灰色紙(反射率18%) 0.2~17m※1
黒色紙(反射率6%) 0.2~10m※1
測定確度※2 代表値 ±7mm
光 源 媒 質 赤色半導体レーザ
波 長 658nm
最大出力 250mW
レーザクラス※3 2
パルス幅 3ns
スポット径 代表値 10×10mm(距離10mにて)
拡張機能 速度設定(出力レート) Super Fast:0.33ms / Fast:1.33ms / Medium:3.33ms /Slow:10ms / Super Slow:30ms
MF(マルチファンクション)入力※4 レーザ放射停止または各種ティーチング
初期化 工場出荷状態へのリセット
アナログ出力 電流出力※5 4~20mA 負荷インピーダンス:450Ω以下
電圧出力※5 0~10V 出力インピーダンス:50kΩ
分解能 16 bit
出力範囲設定 MenuおよびMF入力により設定 反転可能
制御出力 種 類 NPN/PNP トランジスタ電圧出力 Max.100mA/DC30V
出力点数 2CH(出力1:Q1, 出力2:Q2※6
応答時間※7(速度設定による) Super Fast:0.83ms / Fast:3.33ms / Medium:8.33ms / Slow:25ms / Super Slow:75ms
距離設定 MenuおよびMF入力により設定 反転可能
応差設定 0~29,950mmで設定可能
出力モード設定 DtOモード(ライトON/ダークON), ObSBモード(FGS動作), Windowモード(zone動作)
表示灯 電源表示(緑), 出力1表示(橙), 出力2/アナログ表示(橙)
接続形態 コネクタ式:M12 5ピン
定格 電源電圧 DC10~30V(限界値), リップル(p-p)5V以下
消費電力 1.7W以下(周囲温度>0℃の場合)
耐ノイズ CE適合
耐環境性 保護等級 IP67
使用周囲温度 -40~+65℃(氷結なきこと)
使用周囲照度 代表値 40,000ℓx
起動時間 300ms以下
ウォームアップ時間 15min.以下
材 質 亜鉛ダイカスト, PMMA
質 量 235g

※1. 速度設定をSlowに設定時
※2. 白色紙(反射率90%)にて
※3. EN 60825-1
※4. Menuで機能を選択しておくと、印加するパルス幅により各種ティーチングやレーザのON/OFFが可能です。
※5. 電流出力か電圧出力のどちらか一方を選択となります。
※6. アナログ出力か制御出力2のどちらか一方を選択となります。
※7. 検出物体が光軸に対して垂直に進入した場合
注:トランジスタ電圧出力についてはこちら
●DT50-2B215252のIO-Linkの仕様については、別途お問合せください。

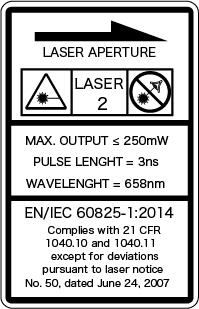

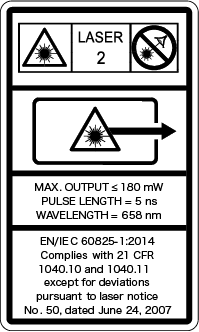

レーザ光に関する注意
caution_01
この製品は可視光レーザビームを放射しており、IECレーザ安全規格のクラス1またはクラス2に相当します。センサ側面には規格に沿った警告・説明ラベルが貼付されています。
レーザを直接のぞき込んだり、人の目に当てないでください。
