レーザライン形状センサ
SHPシリーズ

<生産終了機種>  >>代替機種

32mm幅のライン状レーザで高さや幅を判定

  • ライン光で形状判別
  • 反射式平行ライン投光
  • センサ・アンプ・LCDディスプレイ・コントローラを
    ワンボディにパッケージング

入出力回路図

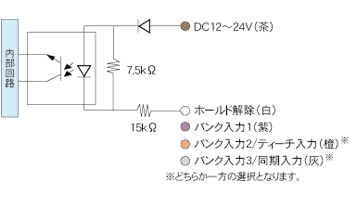

入力回路(バンク入力、ホールド解除)

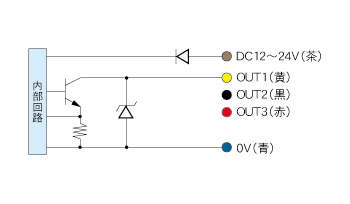

出力回路

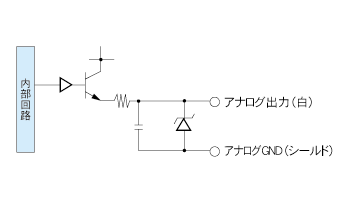

アナログ出力回路

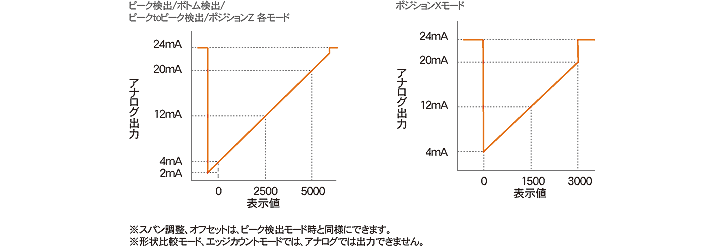

アナログ出力

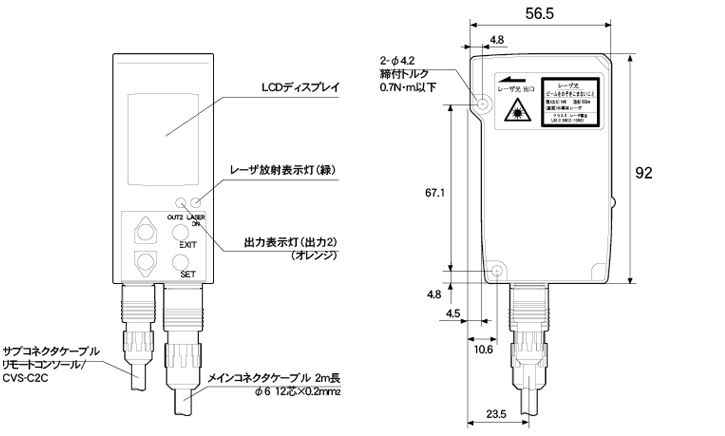

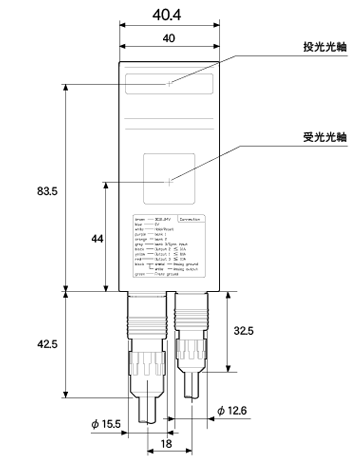

外形寸法図

単位:mm


本 体

SHP-100CN

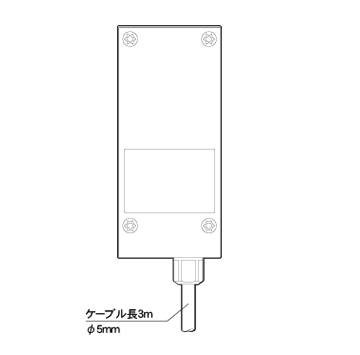

リモートコンソール

SHP-M1
