レーザ変位センサ
DT20Hiシリーズ

sick_001

耐環境性に富み、対象物の
色シフトの影響に強いレーザ変位計

  • クラス2可視赤色レーザを用いた、三角測距による距離測定
  • モードキーとディスプレイをセンサ上部操作パネルに配し、簡単設定/数値確認
  • C-MOS受光素子採用による精密で安定した測定
  • アナログ出力およびスイッチング出力を装備
DT20Hiシリーズ

接続図

circuit_01

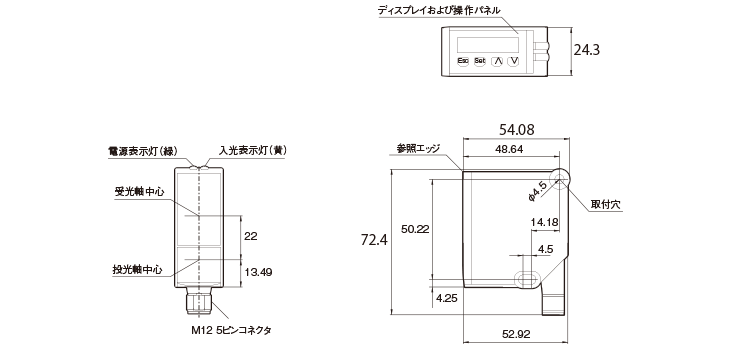

外形寸法図

単位:mm


本 体


コネクタケーブル(オプション)
YF2A15-020VB5XLEAX
YF2A15

取付金具
BEF-WN-DT20

センサ使用における注意
この製品は可視光レーザビームを放射しており、IECレーザ安全規格のクラス2に相当します。
センサ側面には規格に沿った警告・説明ラベルが貼付されています。
レーザを直接のぞき込んだり、人の目に当てないでください。
